  • 东日可换头数字式扭力扳手CEM3-P
东日可换头数字式扭力扳手CEM3-P

东日可换头数字式扭力扳手CEM3-P,在PC端作成部位信息等数据后,可以向CEM3-P传送数据;可用于防错型(Pokayoke);实现了低成本的数据管理;具备用于测量部件和结果的ID管理功能;质量检查扭力扳手,附带链接作业名称与检测结果的数据管理软件。

全国热线

177-2792-5682

产品特点product feature
东日可换头数字式扭力扳手CEM3-P

日本东日TOHNICHI直读式扭力扳手

东日可换头数字式扭力扳手CEM3-P,在PC端作成部位信息等数据后,可以向CEM3-P传送数据;可用于防错型(Pokayoke);实现了低成本的数据管理;具备用于测量部件和结果的ID管理功能;质量检查扭力扳手,附带链接作业名称与检测结果的数据管理软件。

产品展示Product show

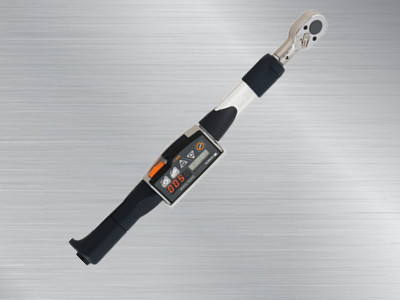

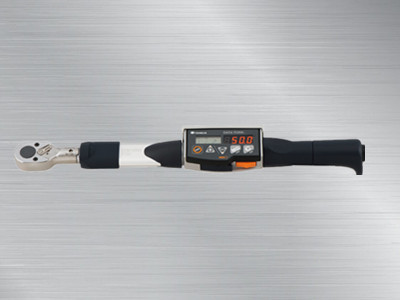

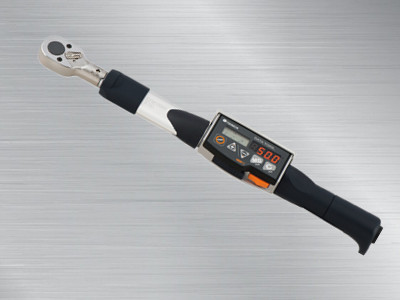

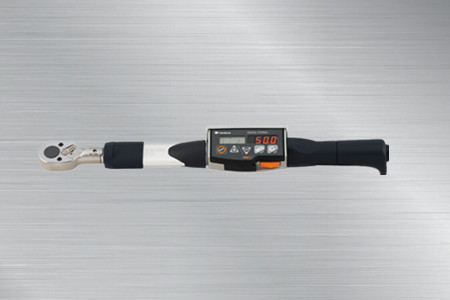

  • 东日可换头数字式扭力扳手CEM3-P东日可换头数字式扭力扳手CEM3-P
  • 东日可换头数字式扭力扳手CEM3-PCEM3-P扭力扳手
  • 东日可换头数字式扭力扳手CEM3-P东日可换头数字式扭力扳手
产品参数Product Parameter

       产品特点:

  1.具备用于测量部件和结果的ID管理功能。

  2.通过附属软件能简单地作成并管理部位信息数据。

  3.在PC端作成部位信息等数据后,可以向CEM3-P传送数据。

  4.可用于防错型(Pokayoke)。

  5.采用新开发的“标准检查软件”,

  6.实现了低成本的数据管理。

  7.不论是否存在色觉个体差异易于使用的设计(TohnichiUnified Design)

  8.适用于国际范围,包括欧盟地区。附带CE标识。

  9.东日交换头式扭力扳手可使用品种丰富、堪称世界第一的东日“交换头”。实现了最优化的作业环境。

        适用范围:

  适用于检查或防错紧固。

       规格:

       精度 ±1%

国际单位制型号

CEM10N3X8D-P

CEM20N3X10D-P

CEM50N3X12D-P

CEM100N3X15D-P

扭矩范围[N·m]

最小~最大

2~10

4~20

10~50

20~100

1位数

0.01

0.02

0.05

0.1

公制型号

CEM10N3X8D-M-P

CEM20N3X10D-M-P

CEM50N3X12D-M-P

CEM100N3X15D-M-P

扭矩范围[kgf·cm/kgf·m]

最小~最大

kgf·cm 20~100

40~200

100~500

200~1000

1位数

kgf·cm 0.1

0.2

0.5

1

美制型号

CEM10N3X8D-I-P

CEM20N3X10D-I-P

CEM50N3X12D-I-P

CEM100N3X15D-I-P

扭矩范围[lbf·in/lbf·ft]

最小~最大

lbf·in 20~90

36~180

100~450

200~900

1位数

lbf·in 0.1

0.2

0.5

1

最大手力[N]

48.1

92.2

196.9

275.5

尺寸[mm]

有效长度(L)

208

217

254

363

全长(L’)

212

214

282

384

扳头(d3)

8

10

12

15

重量[kg]

0.46

0.47

0.58

0.63

交换头

(SH、RH、QH、HH)

(SH、SH-N、RH、QH、DH、HH)

(SH、RH、QH、RQH、DH、HH)

(SH、RH、QH、RQH、DH、HH)

8D

10D

12D

15D


     精度 ±1%

国际单位制型号

CEM200N3X19D-P

CEM360N3X22D-P

CEM500N3X22D-P

CEM850N3X32D-P

扭矩范围[N·m]

最小~最大

40~200

72~360

100~500

170~850

1位数

0.2

0.4

0.5

1

公制型号

CEM200N3X19D-M-P

CEM360N3X22D-M-P

CEM500N3X22D-M-P

CEM850N3X32D-M-P

扭矩范围[kgf·cm/kgf·m]

最小~最大

400~2000

720~3600

kgf·m10~50

17~85

1位数

2

4

kgf·m 0.05

0.1

美制型号

CEM200N3X19D-F-P

CEM360N3X22D-F-P

CEM500N3X22D-F-P

CEM850N3X32D-F-P

扭矩范围[lbf·in/lbf·ft]

最小~最大

lbf·ft 30~150

52~260

72~360

124~620

1位数

lbf·ft 0.2

0.4

0.5

1

最大手力[N]

428.3

498.6

549.5

608

尺寸[mm]

有效长度(L)

467

722

910

1398

全长(L’)

475

713

949

1387

扳头(d3)

19

22

32

重量[kg]

0.78

1.13

4

5.14

交换头

(SH、RH、QH、RQH、DH、HH)

(SH、RH、QH、RQH、DH、HH)

(SH、RH、QH)

19D

22D

32D

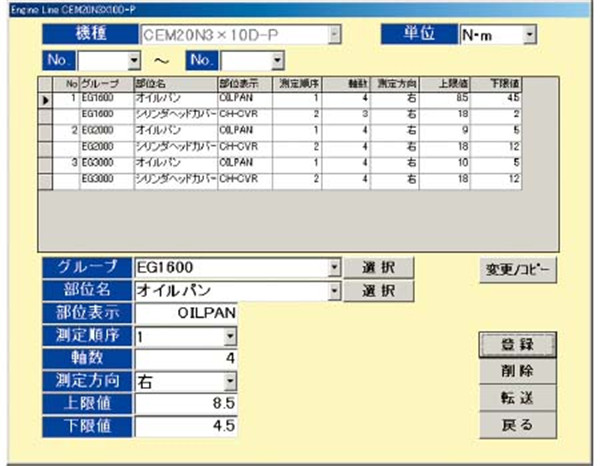

CEM3-P标准软件概述

部件存储量

最多100个部件(部件名称、螺钉数、紧固方向、高/低扭矩、测量顺序。)

测量数据存储量

高达3000条螺钉数据(随记录部件不同而变化)、测量部件名称、测量值、合

格/不合格判断、测量时间和日期。)

常用规格:

显示器

7段LED 4行10mm

14段LCD 3行7mm

7段LED 4行3mm

电池寿命指示灯(4档)

判断LED灯 红色/蓝色

通信功能

RS232C(2400-19200 bps)

USB接头对应串行输出

电源

镍氢充电电池

连续使用时间

充满电约20小时(充电1小时可使用8小时)

充电时间

约3.5小时

使用温度范围[℃]

0~40无冷凝

基本功能

峰值保持

带日期和时间的峰值数据存储器

自动存储/复位

紧固完成蜂鸣器

判断测量数据

自动归零设定

自动关机(3分钟)

时钟

适用软件


适用软件

产品尺寸图片

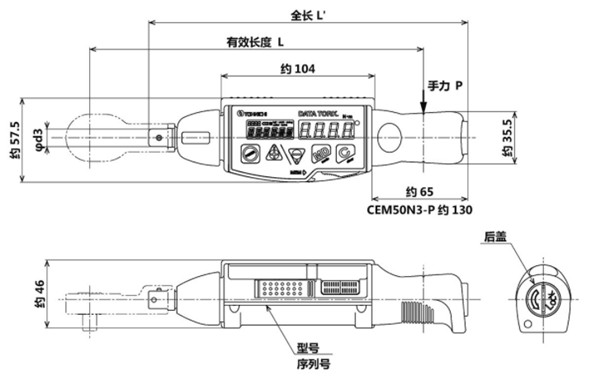

CEM10N3-P-G~50N3-P-G尺寸图

CEM10N3-P-G~50N3-P-G

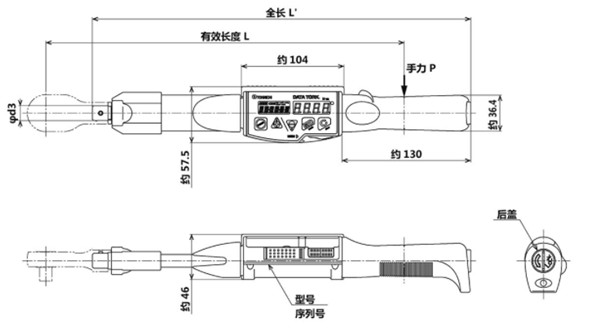

CEM100N3-P-G~360N3-P-G尺寸图


CEM100N3-P-G~360N3-P-G

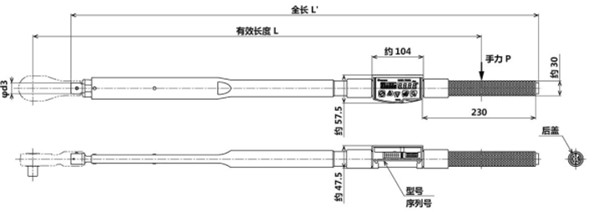

CEM500N3-P-G,850N3-P-G尺寸图


CEM500N3-P-G,850N3-P-G

 标准附件

 电池组(BP-5)/适合QH/充电器/应用软件/连接线(584)。

 备注

 (注)交换头根部的详细尺寸,请咨询。
