东日可换头预置式扭力扳手SCSP，常见型号为SCSP50N-9X12，可以连接欧洲常见的DIN交换头的预置式可换头扭力扳手；只有使用专用工具（需另购）才能更改设定扭矩，避免由于人为错误导致扭矩变化；可连接DIN交换头的可换头预置式扭力扳手；适用于装配以及批量生产。
177-2781-6361
东日可换头预置式扭力扳手SCSP，常见型号为SCSP50N-9X12，可以连接欧洲常见的DIN交换头的预置式可换头扭力扳手；只有使用专用工具（需另购）才能更改设定扭矩，避免由于人为错误导致扭矩变化；可连接DIN交换头的可换头预置式扭力扳手；适用于装配以及批量生产。

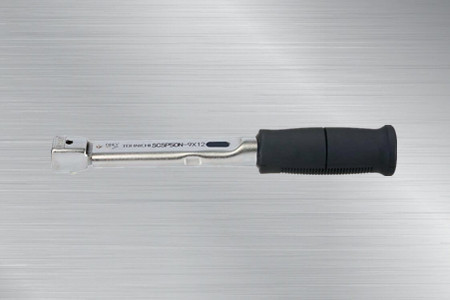

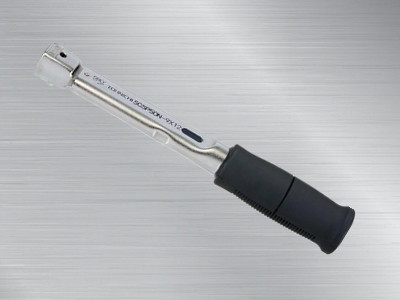

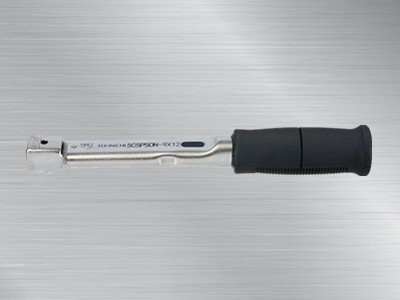

东日可换头预置式扭力扳手SCSP50N-9X12
SCSP50N-9X12扭力扳手
东日可换头预置式扭力扳手
产品特点：
1.可以连接欧洲常见的DIN交换头的预置式可换头扭力扳手。
2.只有使用专用工具（需另购）才能更改设定扭矩，避免由于人为错误导致扭矩变化。
3.达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成。
适用范围
适用于装配以及批量生产。
规格： 精度±3%
|
型号 |
SCL25N-9×12 |
SCL50N-9×12 |
SCL100N-9×12 |
SCL200N-14×18 |
||
|
扭矩范围 [N･m] |
最少 ～ 最大 |
5～25 |
10～50 |
20～100 |
40～200 |
|
|
扭矩范围 [kgf･cm] |
最少 ～ 最大 |
50～250 |
100～500 |
200～1000 |
400～2000 |
|
|
扳头尺寸 [mm] |
9×12 |
14×18 |
||||
|
最大手力[N] |
138 |
258 |
375 |
476 |
||
|
尺寸[mm] |
有效长度 |
Ｌ |
204 |
230 |
302 |
434 |
|
全长 |
Ｌ’ |
181.5 |
194 |
266.5 |
420 |
|
|
扳头 |
Ｃ |
23 |
||||
|
ｂ |
20 |
26 |
||||
|
本体 |
ｍ |
19 |
25.5 |
28 |
35 |
|
|
ｎ |
9.2 |
11.2 |
12.2 |
15 |
||
|
Ｄ |
26 |
34 |
27.2 |
|||
|
ℓ |
83 |
89 |
107 |
－ |
||
|
重量约[kg] |
0.15 |
0.3 |
0.45 |
1 |

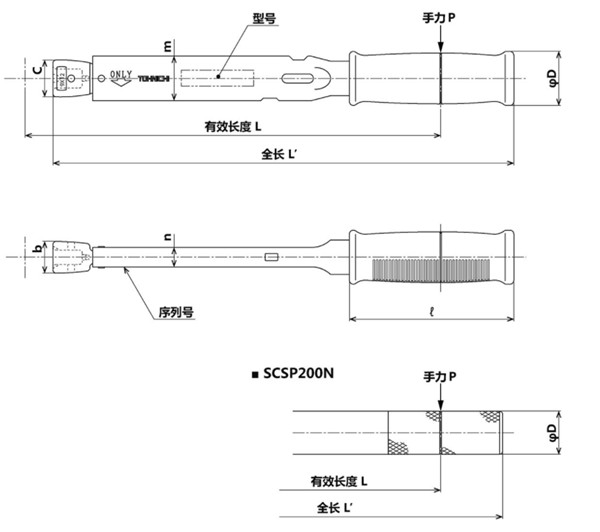

产品图片尺寸：

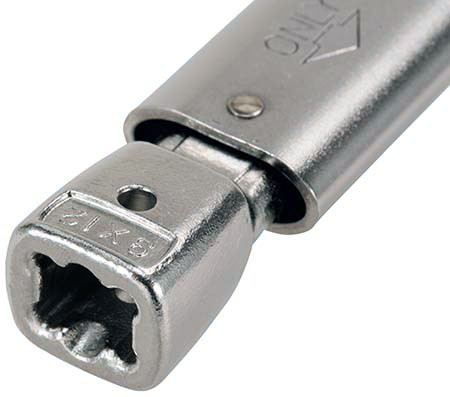

交换头根部放大
注意：
全长仅是本体的长度。
SCSP系列只能用于连接部为DIN交换头的产品。不能使用普通的东日交换头。
