  • 东日扭力计BTG36CN
东日扭力计BTG

东日扭力计BTG,常见型号为BTG36CN,长为119mm,双向操作轻便型扭力表,先端是三爪夹头,刻度盘在270度装有止动件,可防止过载,侧面也有刻度,可视性优越,“推锁按钮”可轻松固定夹头,用于测量低扭矩0.5mN·m至150cN·m的扭力表系列。

全国热线

177-2792-5682

产品特点product feature
东日扭力计BTG

日本东日TOHNICHI扭力表

东日扭力计BTG,常见型号为BTG36CN,长为119mm,双向操作轻便型扭力表,先端是三爪夹头,刻度盘在270度装有止动件,可防止过载,侧面也有刻度,可视性优越,“推锁按钮”可轻松固定夹头,用于测量低扭矩0.5mN·m至150cN·m的扭力表系列。

产品展示Product show

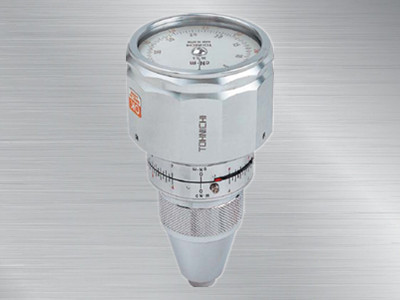

  • 东日扭力计BTG36CN东日扭力计BTG36CN

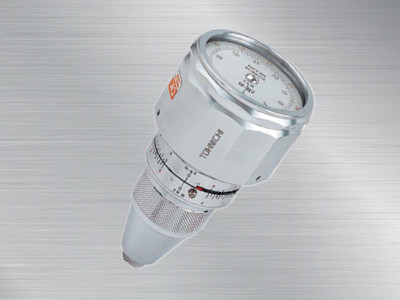

  • 东日扭力计BTG36CN BTG36CN扭力计

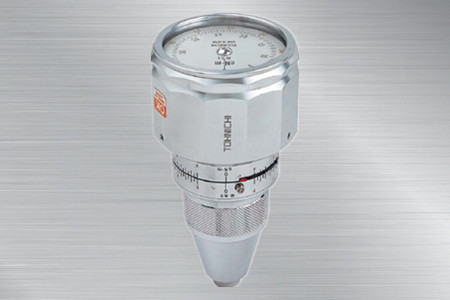

  • 东日扭力计BTG36CN日本东日扭力计
产品参数Product Parameter

       产品特点:

  1.双向操作轻便型扭力表。

  2.先端是三爪夹头。

  3.“推锁按钮”可轻松固定夹头。

  4.刻度盘在270度装有止动件,可防止过载。

  5.关于校准套件,ATGTCL适用于ATG,BTGTCL适用于BTG。

  6.侧面也有刻度,可视性优越。

  7.可选购尺寸图的C刻度盘上附带正面记忆指针的型号。(参照尺寸图)

  8.※除ATG045CN

        适用范围:

  适用于极小扭矩的测量、检查和紧固。

       规格:

       BTG规格  精度 ±2%

BTG15CN

BTG24CN

BTG36CN

BTG60CN

BTG90CN

BTG150CN

国际单位制型号

带正面记忆指针

BTG15CN-S

BTG24CN-S

BTG36CN-S

BTG60CN-S

BTG90CN-S

BTG150CN-S

扭矩范围[cN·m]

最小~最大

2~15

3~24

4~36

6~60

10~90

20~150

刻度

0.2

0.5

1

2

1.5BTG

2.4BTG

3.6BTG

6BTG

9BTG

15BTG

公制型号

带正面记忆指针

1.5BTG-S

2.4BTG-S

3.6BTG-S

6BTG-S

9BTG-S

15BTG-S

扭矩范围[gf·cm]

最小~最大

0.2~1.5

0.3~2.4

0.4~3.6

0.6~6

1~9

2~15

刻度

0.02

0.05

0.1

0.2

美制型号

带正面记忆指针

BTG60Z-S

BTG120Z-S

1.5BTG-A-S

2.4BTG-A-S

3.6BTG-A-S

6BTG-A-S

9BTG-A-S

15BTG-A-S

扭矩范围[ozf·in/lbf·in]

最小~最大

ozf·in6~6

10~120

lbf·in0.1~1.5

0.3~2.4

0.4~3.6

0.6~6

1~9

2~15

刻度

ozf·in 1

2

lbf·in 0.02

0.05

0.1

0.2

记忆指针

正面

选购件

侧面

标准

尺寸[mm]

全长

L’

119

直径

D

64.2

夹爪

Фd

1~8.5

刻度盘直径

D1

53

本体

L1

67

重量[kg]

0.52


    产品尺寸图片


日本东日扭力计ATG尺寸图


     注意

  1.因为扭矩值非常低,所以ATG045CN不提供侧面记忆指针。也不提供正面记忆指针的选择。

  2.铝盖和钢制夹头为ATG和BTG型号标准配备。也可选购树脂盖和夹头。

  3.通过ATG/BTG(-S)进行测定时,请确保测定物被带入的长度保持在10mm以上。
