  • 东日扭力螺丝刀LTD120CN
东日扭力螺丝刀LTD120CN

东日扭力螺丝刀LTD120CN,扭矩范围为20-12cN·m,非空转可调式,可使用刻度轻松调整扭矩,采用肘节式离合器扭矩检测装置,可提高耐久性;达到设定扭矩时,会发出“咔嗒”的声音信号表示紧固完成;适用于从批量生产到维修作业的各种小型紧固件的紧固操作。

全国热线

177-2792-5682

产品特点product feature
东日扭力螺丝刀LTD120CN

日本东日tohnichi扭力螺丝刀

东日扭力螺丝刀LTD120CN,扭矩范围为20-12cN·m,非空转可调式,可使用刻度轻松调整扭矩,采用肘节式离合器扭矩检测装置,可提高耐久性;达到设定扭矩时,会发出“咔嗒”的声音信号表示紧固完成;适用于从批量生产到维修作业的各种小型紧固件的紧固操作。

产品展示Product show
  • 东日扭力螺丝刀LTD120CN东日扭力螺丝刀LTD120CN
  • 东日扭力螺丝刀LTD120CNLTD120CN扭力螺丝刀
  • 东日扭力螺丝刀LTD120CN日本东日扭力螺丝刀
产品参数Product Parameter

 产品特点:

 1.除为非空转可调式之外,与RTD型号拥有相同特性。

  2.采用肘节式离合器扭矩检测装置,可提高耐久性。

  3.达到设定扭矩时,会发出“咔嗒”的声音信号表示紧固完成。

  4.可使用刻度轻松调整扭矩。

  5.通过锁定结构,使用中刻度不会移动。(LTD15CN~500CN)

  6.六角形锁定器可防止滚动,且锁定器可更换。

  6.如有需要,可提供逆时针紧固型。

  7.LS(限位开关)型螺丝刀(如有需要可提供),可用于防错(Pokayoke)系统。

规格:                                                                                                                                                                                                                 精度 ±3%

国际单位制型号

LTD15CN

LTD30CN

LTD60CN

LTD120CN

LTD260CN

LTD500CN

LTD1000CN

LTD2000CN2

扭矩范围

最小〜最大

2〜15

4〜30

10〜60

20〜120

60〜260

100〜500

200〜1000

400〜2000

[cN·m]

刻度

0.1

0.2

0.5

1

2

5

公制型号

1.5LTD

3LTD

6LTD

12LTD

26LTD

50LTD

100LTD

LTD200M2

扭矩范围[kgf·cm]

最小〜最大

0.2〜1.5

0.4〜3

1〜6

2〜12

6〜26

10〜50

20〜100

40〜200

刻度

0.01

0.02

0.05

0.1

0.2

0.5

美制型号

LTD20Z

LTD1.3I

LTD40Z

LTD2.6I

LTD80Z

LTD5I

LTD150Z

LTD10I

LTD22I

LTD40I

LTD90I

LTD180I2

扭矩范围[ozf·in/lbf·in]

最小〜最大

ozf·in

lbf·in

ozf·in

lbf·in

ozf·in

lbf·in

ozf·in

lbf·in

lbf·in

10〜40

20〜90

40〜180

6〜20

0.2〜1.3

15〜40

0.4〜2.6

20〜80

1〜5

30〜150

2〜10

6〜22

刻度

ozf·in

lbf·in

ozf·in

lbf·in

ozf·in

lbf·in

ozf·in

lbf·in

lbf·in

0.5

0.2

0.01

0.5

0.02

1

0.05

2

0.1

0.2

适用螺钉

小螺钉

(M1.8)

M2(M2.2)

M2.5、M3

(M3.5)

M4(M4.5)

M5、M6

(M7)

M8

自攻螺钉

(M1.4)M1.6

(M1.8)M2

(M2.2)M2.5

M3(M3.5)

M4

(M4.5)

M6

(M7)

尺寸[mm]

全长

L’

100

110

130

150

155

185

247

手柄

D1

16

20

24

30.5

33

43

48

本体

D2

10.7

14.8

18

23

26

32

35

D3

11

12

L1

18

24

25

L2

76.5〜84.3

81.1〜90.1

105〜115

122.8〜132.8

129〜141

151〜163

217.5〜231.5

锁定器

d

23.5

29

33

41

45

W

21.5

26.5

30

37.5

41

重量[kg]

0.05

0.08

0.13

0.22

0.33

0.58

1.15


产品尺寸图:

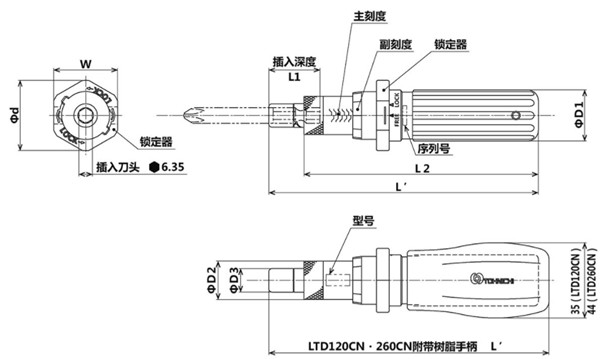

LTD 15CN~500CN尺寸图

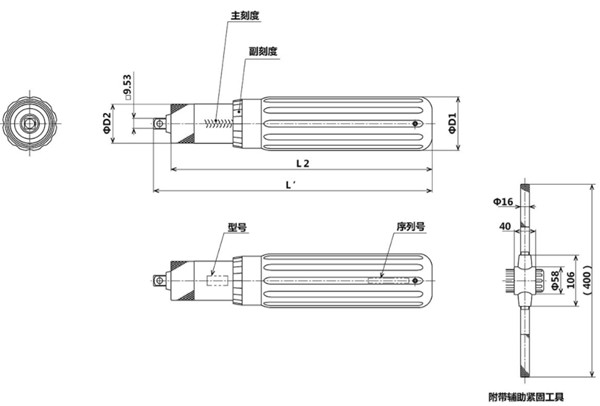

LTD2000CN2尺寸图

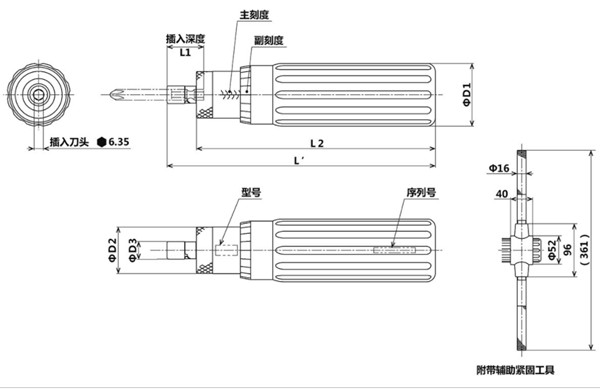

LTD1000CN尺寸图

        注意:

  LTD500CN、1000CN可安装辅助紧固工具(需另购)。

  LTD2000CN2的前端部是方头(9.53mm)。

 标准附件

  仅LTD120CN、260CN附带树脂手柄。

  仅LTD260CN~2000CN附带预置式钩形扳手。

  LTD2000CN附带辅助紧固工具。
