  • 东日数据传输扭力扳手CSPFD100N3
东日数据传输扭力扳手FD

东日数据传输扭力扳手FD,型号有CSPFD100N3×15D,脱跳式无线数据传送预置式扭力扳手,无线传送脱跳时的紧固扭矩数据。在手上一看便知判断结果合格与否的最佳的操作性。FDD 通过二次紧固检测功能,实现了更高信赖的紧固作业,适用于防错、紧固扭矩数据管理。

全国热线

177-2792-5682

产品特点product feature
东日数据传输扭力扳手FD

日本东日TOHNICHI数据传输扭力扳手

东日数据传输扭力扳手FD,型号有CSPFD100N3×15D,脱跳式无线数据传送预置式扭力扳手,无线传送脱跳时的紧固扭矩数据。在手上一看便知判断结果合格与否的最佳的操作性。FDD 通过二次紧固检测功能,实现了更高信赖的紧固作业,适用于防错、紧固扭矩数据管理。

产品展示Product show

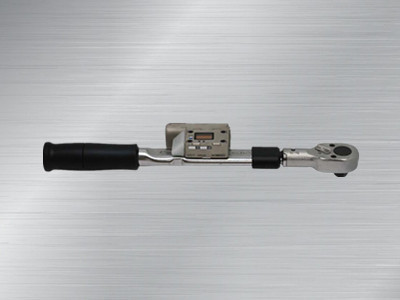

  • 东日数据传输扭力扳手CSPFD100N3东日数据传输扭力扳手CSPFD100N3

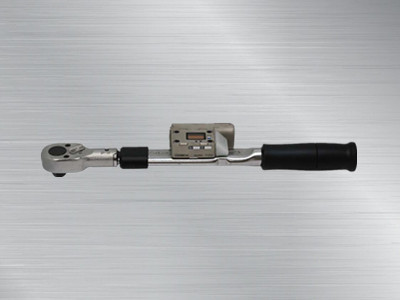

  • 东日数据传输扭力扳手CSPFD100N3CSPFD100N3扭力扳手

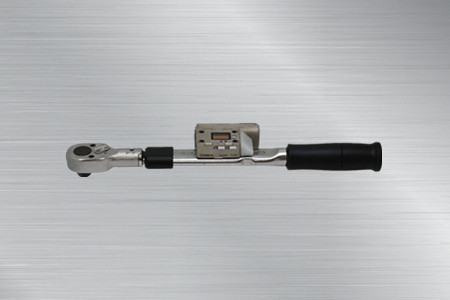

  • 东日数据传输扭力扳手CSPFD100N3东日数据传输扭力扳手
产品参数Product Parameter

       产品特点:

  1.通过大型的合格与否判断 LED 防止不良。发送错误或紧固扭矩异常时,通过手上的大型 LED 一看便知。

  2.电池寿命约为以往产品的 5 倍。※ :连续使用时间从以往 FHD 产品的5小时大幅提升到 24 小时。无须更换电池也可使用一天,不仅降低了电池成本,还省去了更换电池的手续。(※ FD 型号时。FDD 型号的连续使用时间约为 12 小时。)

  3.可使用以往产品的接收机/设定盒。:购买了以往 FHD/FHDS 产品的顾客,可以继续使用正在使用的接收机 R-FHD256 和设定盒 SB-FH256 的版本[Ver.V01A],最小限度地抑制了转移成本。

  4.发射机的 LCD 显示部显示紧固扭矩。

  5.小型发射机提高了操作性。:与以往的产品相比,小型化了发射机。可搭载在 25N?m 等级的扭力扳手(例:CSP25N3)上,用于狭小空间及小扭矩的紧固。

  6.通过电脑可以简单地进行设定。:从 “FD/FDD 参数设定软件”可进行群组/ID/紧固扭矩的上下限值等的设定。设定软件可通过网站免费下载。

  7.【FDD的特点】“二次紧固检测功能”:搭载陀螺传感器,通过监视角度防止了螺栓的二次紧固。通过紧固个数管理防错及紧固扭矩数据管理,实现了高信赖的扭矩管理。(也可以从 FD 型号进行改造。)

  8.正确紧固了的证据在之后的工序或出厂后也能一目了然。也可订购搭载了 FD/FDD 发射机的标记扭力扳手“MQSPFD/MQSPFDD”。

  9.截至2019年3月,FD/FDD符合日本、美国、加拿大、泰国、马来西亚、印度尼西亚、台湾、墨西哥、越南、中国、欧盟、韩国、印度、巴西和俄罗斯的通信标准。

  10.东日交换头式扭力扳手可使用品种丰富、堪称世界第一的东日“交换头”。实现了最优化的作业环境。

        适用范围:

  1.紧固扭矩数据管理

  2.防错型(Pokayoke)

       规格:

       精度 ±3%

型号

FD

CSPFD

CSPFD

CSPFD

CSPFD

CSPFD

CSPFD

CSPFD

CSPFD

25N3-10N×10D

25N3×10D

50N3×12D

50N3×15D

100N3×15D

140N3×15D

200N3×19D

280N3×22D

FDD

CSPFDD

CSPFDD

CSPFDD

CSPFDD

CSPFDD

CSPFDD

CSPFDD

CSPFDD

25N3-10N×10D

25N3×10D

50N3×12D

50N3×15D

100N3×15D

140N3×15D

200N3×19D

280N3×22D

扭矩调整范围[N·m]

最小~最大

2~10

5~25

10~50

20~100

30~140

40~200

40~280

最大扭矩时的手力P[N]

53.8

134.4

240.4

229.4

343.6

400.6

449.4

424.2

尺寸[mm]

有效长度

L

186

208

218

291

349.5

445

660

全长

L’

193

214

217

290

349

429

627

扳头

Φd3

10

12

15

19

22

本体

m

23

29.5

33

40

n

9.2

11.2

12.2

15

Φd

15

20

21.7

27.2

ΦD

29

34

27

重量约[kg]

0.32

0.46

0.65

0.77

1.2

1.65


型号

发射机

接受机

FD

FDD

R-FHD256

两次紧固判定角度范围

0~360°

LED显示

蓝灯亮:扭矩值合格判定OK

蓝灯亮:两次紧固判定OK和扭矩值合格判定OK

红灯闪烁:发射NG

红灯闪烁:发射NG

红灯亮:扭矩值合格判定NG

红灯亮:两次紧固判定NG或扭矩值合格判定NG

LCD显示

扭矩显示3位数

扭矩显示3位数(角度显示两用)

单位显示、电池残留量显示(4等级)

单位显示、电池残留量显示(4等级)

操作键

POWER按钮、TEST按钮、SET按钮

电源

AAA镍氢电池2节或AAA碱性电池2节

AC100V~240V

连续使用时间

约24小时

约12小时

其他功能

自动归零、自动关闭(0~99分钟)

频率

2.4GHz频率带(2.402GHz~2.479GHz、1MHz间隔、78种类)

通信方式

扩频(跳频系统)

调制方式

GFSK

调制速度

1Mbps

群组

Gr000~255

ID

3位数(000~999)、7位数(英数字)

天线

芯片型天线

偶极天线

发射及接收距离

约10~20m(因电波环境而不同)

使用温度范围

0~45℃

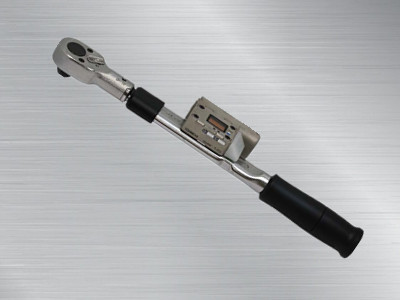

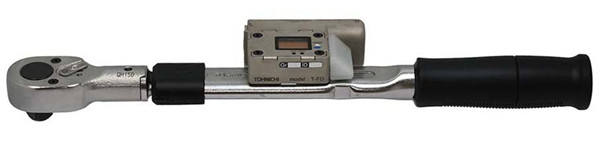

CSPFD100N3×15D

CSPFD100N3×15D 连接了交换头 QH15D 的状态。

蓝色

紧固扭矩值合格与否的判断结果为 OK 时

红色

紧固扭矩值合格与否的判断结果为 NG 或检测到二次紧固时

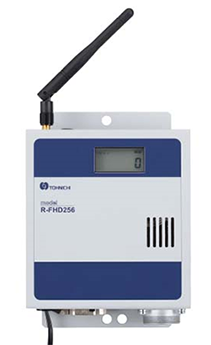

R-FHD256


R-FHD256

FDD

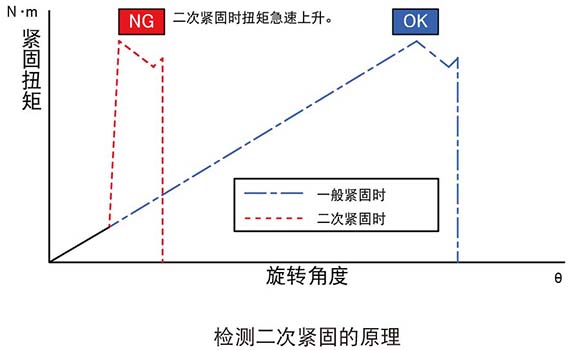

FDD 系列检测二次紧固的原理



12

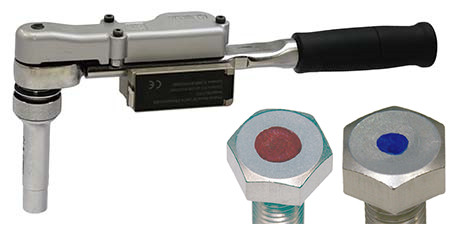

正确紧固了的证据在之后的工序或出厂后也能一目了然。也可订购搭载了 FD/FDD 发射机的标记扭力扳手“MQSPFD/MQSPFDD”。

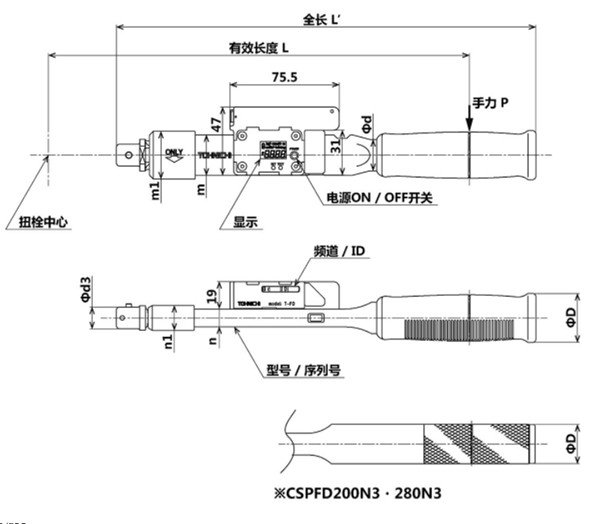

产品尺寸图:

FDFDD尺寸图

FD/FDD

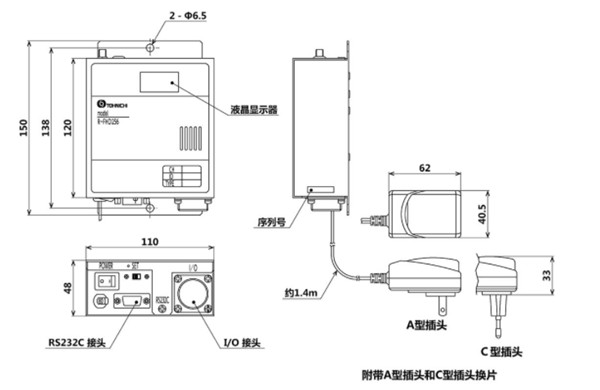

R-FHD256尺寸图

R-FHD256



       注意

       1.依据计量法,除一部分特定领域以外,日本国内必须销售和使用 SI 单位的产品。

  2.面向海外市场的也有带SI单位/公制单位/美制单位的产品。

  3.请确认使用国及地区的无线标准和技术基准。

  标准附件

     FD/FDD用发射机保护盖(FD-PCV):1个

  备注

     注)交换头根部的详细尺寸,请咨询。
