  • 东日数据传输扭力扳手CEM100N3X15D-BTA
东日数据传输扭力扳手CEM3-BTA

东日数据传输扭力扳手CEM3-BTA,类型有CEM3-BTA/CEM3-G-BTA,型号是CEM100N3X15D-BTA ,全长为384mm,可以检测二次紧固;搭载了蓝牙(R)的数字式扭力扳手,能够测量扭矩和角度,并可进行精密的合格判定;能够设置合格判定所需的扭矩和角度;内置蓝牙(R)模块,可用无线方式传输数据。

全国热线

177-2781-6361

产品特点product feature
东日数据传输扭力扳手CEM3-BTA

日本东日TOHNICHI直读式扭力扳手

东日数据传输扭力扳手CEM3-BTA,类型有CEM3-BTA/CEM3-G-BTA,型号是CEM100N3X15D-BTA ,全长为384mm,可以检测二次紧固;搭载了蓝牙(R)的数字式扭力扳手,能够测量扭矩和角度,并可进行精密的合格判定;能够设置合格判定所需的扭矩和角度;内置蓝牙(R)模块,可用无线方式传输数据。

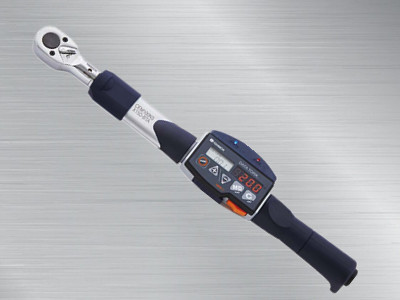

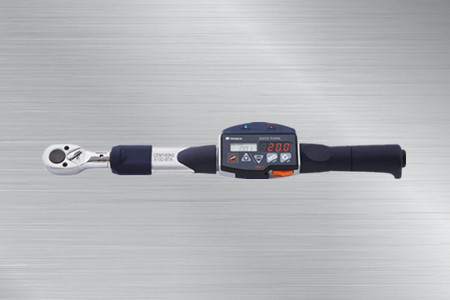

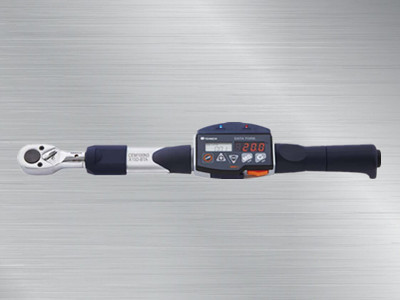

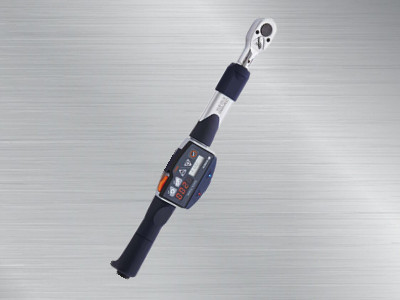

产品展示Product show
  • 东日数据传输扭力扳手CEM100N3X15D-BTA东日数据传输扭力扳手CEM100N3X15D-BTA
  • 东日数据传输扭力扳手CEM100N3X15D-BTACEM100N3X15D-BTA扭力扳手
  • 东日数据传输扭力扳手CEM100N3X15D-BTA东日数据传输扭力扳手
产品参数Product Parameter

       产品特点:

  1.储存和输出紧固结束时的扭矩和角度。

  2.通过紧固扭矩和角度,能够进行合格判定。

  3.能够设置合格判定所需的扭矩和角度。

  4.通过扭矩和角度,能够检测二次紧固。

  5.内置蓝牙(R)模块,可用无线方式传输数据。

  6.截至2019年8月,CEM3-BTA/CEM3-G-BTA符合日本、美国、加拿大、欧盟、中国、泰国、墨西哥、越南、巴西、台湾、新加坡、南非和印度尼西亚的无线规格。

        适用范围:

  1.用于需要管理扭矩和角度的紧固作业;

  2.通过检测二次紧固,可防止出现失误(Pokayoke)。

       规格:

       精度 ±1%

型号

CEM10N3X8D-G-BTA

CEM20N3X10D-G-BTA

CEM50N3X12D-G-BTA

CEM100N3X15D-G-BTA

扭矩范围[N・m]

MIN.~MAX.

2~10

4~20

10~50

20~100

1 DIGIT

0.01

0.02

0.05

0.1

扭矩范围[kgf・cm]

MIN.~MAX.

20~100

40~200

100~500

200~1000

1 DIGIT

0.1

0.2

0.5

1

扭矩范围[kgf・m]

MIN.~MAX.

0.2~1

0.4~2

1~5

2~10

1 DIGIT

0.001

0.002

0.005

0.01

扭矩范围[lbf・in]

MIN.~MAX.

20~90

36~180

100~440

200~880

1 DIGIT

0.1

0.2

0.5

1

扭矩范围[lbf・ft]

MIN.~MAX.

1.5~7.3

3~14.5

7.5~36

15~73

1 DIGIT

0.01

0.02

0.05

0.1

尺寸[mm]

全长

L’

212

214

282

384

重量[kg]

0.54

0.55

0.66

0.71



 精度 ±1%

角度精度

±2° + 1位数(螺栓转至90°时角速度为30°/s ~ 180°/s)

显示器

7段LED 4行10mm

14段LCD 6行7mm

7段LED 4行3mm

判断LED灯 红色/蓝色

蓝呀电源LED:红色

蓝呀连接LED:蓝色

电池寿命指示灯(4档)

存储量

999 (扭矩・角度・判断・日期和时间)

基本功能

峰值保持

测量数据传输

自动存储/复位

紧固完成蜂鸣器

判断测量数据

自动归零设定

自动关机

过扭矩报警

时钟

数据输出

Bluetooth(R)V3.0

RS232C (2400 ~ 19200bps)

串行输出对应USB连接器

电源

镍氢充电电池

连续使用时间

约8个小时

充电时间

约3.5个小时

开关通信模式

关键操作

使用环境

0~40℃ 85%RH以下(无冷凝)


Bluetooth(R)版本

Ver3.0

调制方法

GFSK

传输功率等级

2级

通信距离

约10m

通信方法

AFH

无线输出功率

4dBm

配置文件

SPP

连续使用时间

约8个小时



   11


         通过设定每个阈值,对紧固扭矩和最终角度进行合格判定。
    TRG:触发扭矩:TL:下限扭矩;TH:上限扭矩;ΘW:二次紧固判定角度;ΘL:下限角度;ΘH:上限角度
   ※用字母D、L、O、H表示,第1个字母表示扭矩判定,第2个字母表示角度判定


     产品尺寸图:

1573719348(1)

CEM3-G-BTA

  注意

 其他详细尺寸请参照CEM3。

 此型号不能使用PH(管扳手头)型交换头。

 备注

 (注)交换头根部的详细尺寸,请咨询。
