  • 东日数据传输扭力扳手CSPFHD140N3X15D
东日数据传输扭力扳手CSPFHD140N3X15D

东日数据传输扭力扳手CSPFHD140N3X15D,由于通过基本型脱跳式 扭力扳手发送实际施加的扭矩,非常适用于快速装配作业;通过双向通信,在作业人员的手上就可确认合格与否;跳频系统可提高传输的可靠性;适用于紧固扭矩追溯系统。

全国热线

177-2781-6361

产品特点product feature
东日数据传输扭力扳手CSPFHD140N3X15D

日本东日TOHNICHI数据传输扭力扳手

东日数据传输扭力扳手CSPFHD140N3X15D,由于通过基本型脱跳式 扭力扳手发送实际施加的扭矩,非常适用于快速装配作业;通过双向通信,在作业人员的手上就可确认合格与否;跳频系统可提高传输的可靠性;适用于紧固扭矩追溯系统。

产品展示Product show

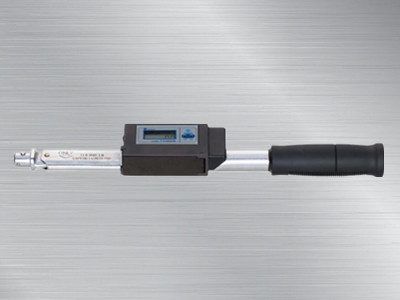

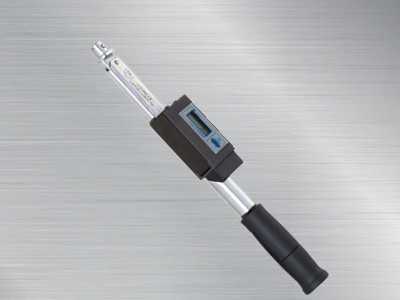

  • 东日数据传输扭力扳手CSPFHD140N3X15D东日数据传输扭力扳手CSPFHD140N3X15D

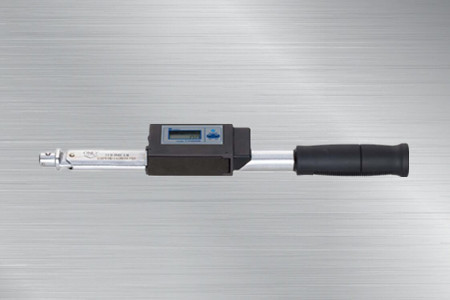

  • 东日数据传输扭力扳手CSPFHD140N3X15DCSPFHD140N3X15D扭力扳手
  • R-FHD256接收机R-FHD256接收机
产品参数Product Parameter

       产品特点:

  1.由于通过基本型脱跳式 扭力扳手发送实际施加的扭矩,非常适用于快速装配作业。

  2.通过双向通信,在作业人员的手上就可确认合格与否。

  3.跳频系统可提高传输的可靠性。

  4.截至2015年3月,FHD在日本、美国、加拿大、EU、中国、泰国、马来西亚、印度尼西亚、台湾、俄罗斯、墨西哥和越南都可以使用。R-FHD在日本、美国、加拿大、EU、中国、泰国、马来西亚、印度尼西亚、韩国、台湾、俄罗斯、墨西哥和越南都可以使用。关于其他国家/地区,请联系我们。

  5.FHD256的订购于2016/3/31截止,后继型号为FD/FDD。

  6.东日交换头式扭力扳手可使用品种丰富、堪称世界第一的东日“交换头”。实现了最优化的作业环境。

        适用范围:

  紧固扭矩数据管理

       规格:

       精度 ±3%

型号

CSPFHD

CSPFHD

CSPFHD

CSPFHD

CSPFHD

CSPFHD

CSPFHD

CSPFHD

50N3-10NX10D

50N3-25NX10D

50N3X12D

100N3X15D

140N3X15D

200N3X19D

280N3X22D

420NX22D

扭矩范围[N·m]

最小~最大

3~10

5~25

10~50

20~100

30~140

40~200

40~280

60~420

1位数

0.1

0.2

0.5

1

扭矩范围[kgf·cm]

最小~最大

30~100

50~250

100~500

200~995

1位数

1

2

5

扭矩范围[kgf·cm]

最小~最大

0.3~1

0.5~2.5

1~5

2~10

3~14

4~20

4~28

6~42

1位数

0.01

0.02

0.05

0.1

尺寸

有效长度

L

199

208

291

356

445

660

950

全长

L’

212

215

290

350

430

625

920

扳头

d3

10

12

15

19

22

本体

m

25.5

28

35

38.6

n

11.2

12.2

15

16.1

d

20

21.7

27.2

30

D

34

27.2

40

重量[kg]

0.5

0.65

0.75

1.2

1.6

2.9

交换头

(SH、RH、QH、HH、DH、

(SH、RH、QH、HH、

(SH、RH、QH、HH、DH、

(SH、RH、QH、HH、

(SH、RH、QH、HH、DH、RQH)22D

SH-N)10D

DH、RQH)12D

RQH、AH)15D

DH、RQH)19D

  常用规格

型号

发射机

接收机

FHD256

R-FHD256

频率波段

2.4 GHz波段(2.402GHz~2.479GHz、1MHz间隔、78ch)

通信系统

扩频(跳频系统)

调制系统

GFSK

调制速率

1Mbps

组信道

256 (000~255)

ID

3位数(000~999)、7位数(字母数字)

输入/输出

I/O接头、RS232C输出

电源

AAA镍氢电池 x 2节或AAA碱性电池 x 2节

AC100V~240V

天线

芯片天线

偶极天线

使用温度范围[℃]

0~45

通信距离[m]

10~20(取决于周围无线环境,可能会缩短。)


   产品尺寸图:

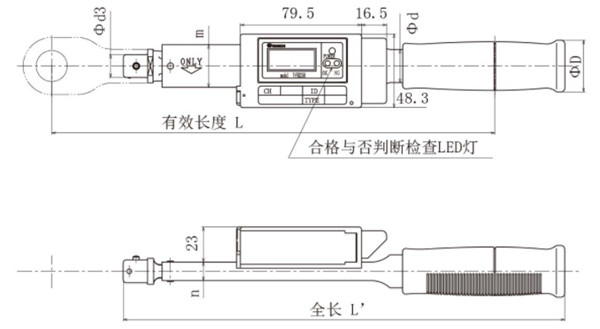

CSPFHD50N3-10NX10D~CSPFHD140N3X15D尺寸图

CSPFHD50N3-10NX10D~CSPFHD140N3X15D

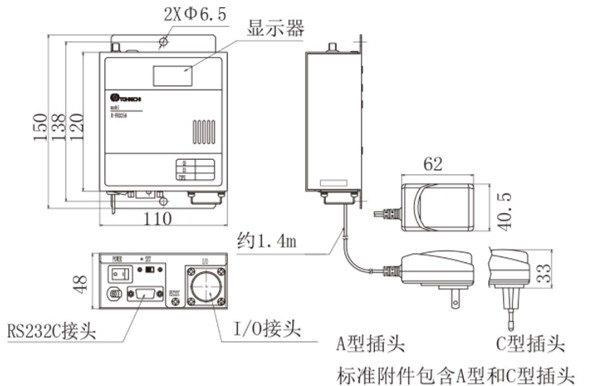

R-FHD256

R-FHD256

  备注

     注)交换头根部的详细尺寸,请咨询。
