  • 东日脱跳式扭力扳手CSP6N4X8D
东日脱跳式扭力扳手CSP

东日脱跳式扭力扳手CSP,常见型号为CSP6N4X8D,全长165mm,可换头预置式扭力扳手,只有使用专用工具才能更改设定扭矩,避免由于人为错误导致扭矩变化;达到设定扭矩时,内置的肘节装置会发出清晰的“咔嗒”声音信号,表明紧固完成;适用于装配以及批量生产。

全国热线

177-2781-6361

产品特点product feature
东日脱跳式扭力扳手CSP

日本东日TOHNICHI脱跳式扭力扳手

东日脱跳式扭力扳手CSP,常见型号为CSP6N4X8D,全长165mm,可换头预置式扭力扳手,只有使用专用工具才能更改设定扭矩,避免由于人为错误导致扭矩变化;达到设定扭矩时,内置的肘节装置会发出清晰的“咔嗒”声音信号,表明紧固完成;适用于装配以及批量生产。

产品展示Product show

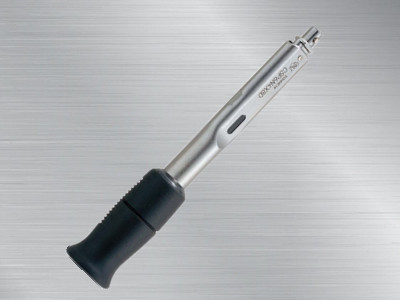

  • 东日脱跳式扭力扳手CSP6N4X8D东日脱跳式扭力扳手CSP6N4X8D"

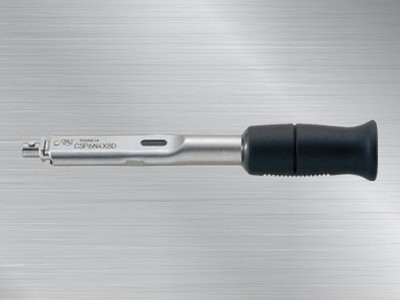

  • 东日脱跳式扭力扳手CSP6N4X8D CSP6N4X8D扭力扳手

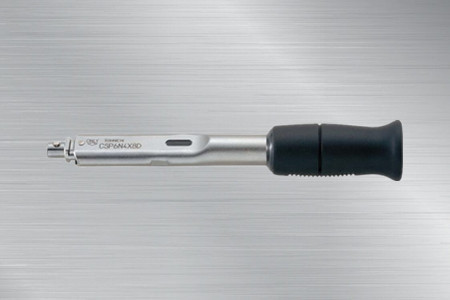

  • 东日脱跳式扭力扳手CSP6N4X8D东日脱跳式扭力扳手
产品参数Product Parameter

       产品特点:

  1.只有使用专用工具(需另购)才能更改设定扭矩,避免由于人为错误导致扭矩变化。

  2.交换头可以从丰富的产品中选择适合工作的,因此成本很便宜。

  3.达到设定扭矩时,内置的肘节装置会发出清晰的“咔嗒”声音信号,表明紧固完成。

  4.CSP25N3X10D、CSP50N3X12D、CSP50N3X15D、CSP100N3X15D、CSP140N3X15D可以安装“AH可调式开口头”(活动交换头)。

  5.东日交换头式扭力扳手可使用品种丰富、堪称世界第一的东日“交换头”。实现了最优化的作业环境。

        适用范围:

  适用于装配以及批量生产。

       规格:

      CSP1.5N4X8D~CSP50N3X15D 规格    精度 ±3%



型号

CSP1.5N4X8D

CSP3N4X8D

CSP6N4X8D

CSP12N4X8D

CSP25N3X10D

CSP25N3X10D-MH

CSP50N3X12D

CSP50N3X12D-MH

CSP50N3X15D

CSP50N3X15D-MH

国际单位制范围[N·m]

0.3~1.5

0.6~3

1~6

2~12

5~25

10~50

公制范围[kgf·cm]

3~15

6~30

10~60

20~120

50~250

100~500

美制范围[lbf·in]

3~13

6~25

10~50

20~100

50~200

100~400

适用螺栓(参考)

普通钢制螺栓

M3(M3.5)

M4(M4.5)

M5、M6

(M7)

M8

M10

高压螺栓

M2.5

M3(M3.5)

M4(M4.5)

M5、M6

(M7)

M8

最大手力[N]

13

26

39

79

134

240

229

尺寸[mm]

有效长度

L

118

153

186

208

218

全长

L’

130

165

195

215

220

扳头

d3

8

10

12

15

本体

m

19

25.5

n

9.2

11.2

11.2

d

15

20

D

24

29

15

34

20

34

20

重量[kg]

0.2

0.3


CSP100N3X15D~CSP420NX22D 规格   精度 ±3%

型号

CSP100N3X15D

CSP100N3X15D-MH

CSP140N3X15D

CSP140N3X15D-MH

CSP200N3X19D

CSP280N3X22D

CSP420NX22D

国际单位制范围[N·m]

20~100

30~140

40~200

40~280

60~420

公制范围[kgf·cm/kgf·m]

kgf·cm 200~1000

300~1400

400~2000

kgf·m 4~28

6~42

美制范围[lbf·in]

200~850

300~1000

350~1600

350~2500

600~3600

适用螺栓(参考)

普通钢制螺栓

M12(M14)

M16

(M18)

M20

(M22)M24

高压螺栓

M10

M12

(M14)

M16

(M8)

最大手力[N]

344

400

449

424

442

尺寸[mm]

有效长度

L

291

350

445

660

950

全长

L’

290

350

430

625

920

扳头

d3

15

19

22

本体

m

28

35

38.6

n

12.2

15

16.1

d

21.7

27.2

30

D

34

21.7

34

21.7

27.2

40

重量[kg]

0.45

0.55

1

1.4

2.7


产品尺寸图片

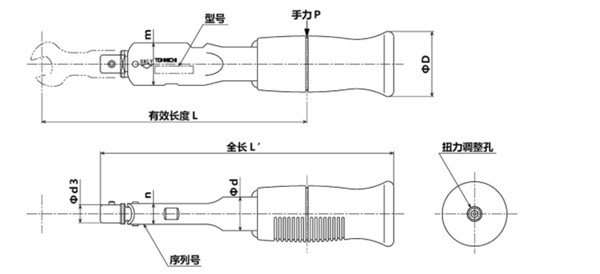

CSP1.5N4~12N4尺寸图

CSP1.5N4~12N4

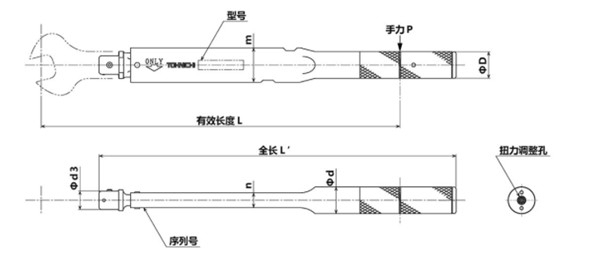

CSP25N3~140N3尺寸图

   CSP25N3~140N3

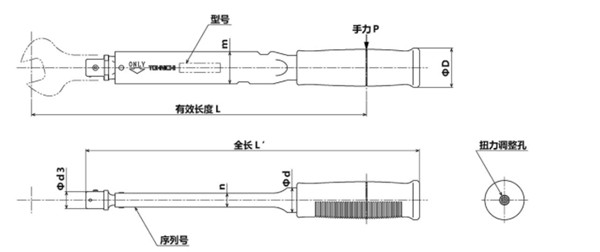

CSP-MH、CSP200N3~420N尺寸图

CSP-MH、CSP200N3~420N

     注意

  全长仅是本体的长度。

        备注:

  (注)交换头根部的详细尺寸,请咨询。
