  • 东日射频扭力扳手QLFH100N4
东日射频扭力扳手FH256MC

东日射频扭力扳手FH256MC,常见型号有QLFH100N4和QLFHSLS100N4,无线式扳手系统,防止人为紧固错误;达到设定扭矩时,通过无线电波发送完成信号;无线式扳手消除了空间的局限性;由于采用反馈方式,作业人员能够确认通信状态;跳频系统可提高传输的可靠性;非常适用于扭矩检验装配流程。

全国热线

177-2781-6361

产品特点product feature

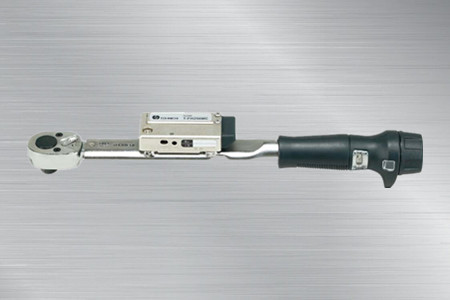

东日射频扭力扳手FH256MC

日本东日TOHNICHI防错型扭力扳手

东日射频扭力扳手FH256MC,常见型号有QLFH100N4和QLFHSLS100N4,无线式扳手系统,防止人为紧固错误;达到设定扭矩时,通过无线电波发送完成信号;无线式扳手消除了空间的局限性;由于采用反馈方式,作业人员能够确认通信状态;跳频系统可提高传输的可靠性;非常适用于扭矩检验装配流程。

产品展示Product show

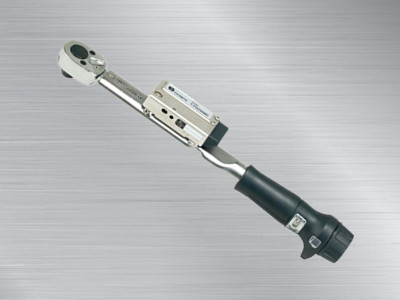

  • 东日射频扭力扳手QLFH100N4东日射频扭力扳手QLFH100N4

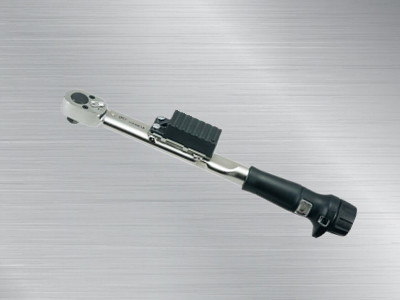

  • 东日射频扭力扳手QLFHSLS100N4东日射频扭力扳手QLFHSLS100N4

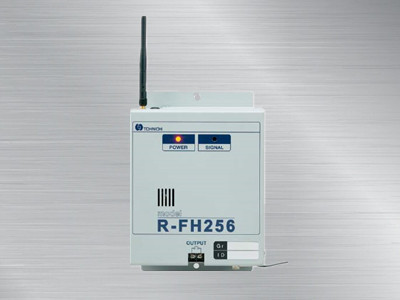

  • R-FH256接收机R-FH256接收机
产品参数Product Parameter

       产品特点:

       1.达到设定扭矩时,通过无线电波发送完成信号。

  2.无线式扳手消除了空间的局限性。

  3.由于采用反馈方式,作业人员能够确认通信状态。

  4.FHSLS256是小型操作性能优越,从LS扭力扳手也能简单地卸载调换。

  5.连接到I/O-FH256和CNA-4mk3、FH256MC,建立防错(Pokayoke)系统。

  6.跳频系统可提高传输的可靠性。

       适用范围

      非常适用于扭矩检验装配流程。

       规格:

型号

发射机

发射机

接收机

T-FH256MC

T-FHSLS256

R-FH256

频率波段

2.4GHzband(2.402GHz~2.479GHz、1MHz间隔 78ch)

通信系统

扩频(跳频系统)

调制系统

GFSK

调制速率

1Mbps

组信道

256(000~255)

ID

3位数(000~999)、7位数(字母数字)

输入/输出

-

无电压触点输出

(1a)

RS-232C输出

电源[V]

DC1.5V(AAA

DC3V(CR2032)

AC100V~240V

碱性电池)

天线

芯片天线

图形天线

偶极天线

使用温度范围[℃]

0~45

发射接收距离[m]

约10~20

     精度±3%

型号

QLFH25N5

QLFH50N

QLFH100N4

QLFH140N

QLFH200N4

QLFH280N

QLFHSLS25N5

QLFHSLS50N

QLFHSLS100N4

QLFHSLS140N

QLFHSLS200N4

QLFHSLS280N

扭矩范围[N·m]

最小~最大

5~25

10~50

20~100

30~140

40~200

40~280

刻度

0.25

0.5

1

2

尺寸[mm]

有效长度

L

155

180

255

318

400

600

全长

L’

230

260

335

400

490

695

方头

a

9.53

12.7

19.05

b

11

14

15.4

20.5

扳头

R

13

16

17

18.8

20

22.5

h

22

25.6

32

33.5

38.4

44.5

本体

m

19

25.5

28

35

n

9.2

11.2

12.2

15

d

15

20

21.7

27.2

D

26

38.5

40

51.5

l

28.5

46.5

83.5

103.5

176.5

246.5

重量[kg]

0.25

0.45

0.69

0.88

1.4

2


      产品图片尺寸:

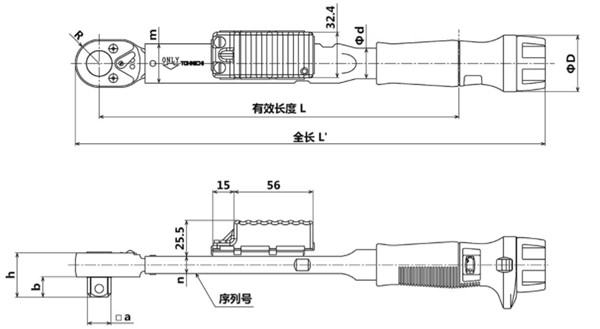

9QA8V_P7ZQLFHSLS25N5~QLFHSLS200N4尺寸图

QLFH25N5~QLFH200N4

907}Y6V}QLFH25N5~QLFH200N4尺寸图

QLFHSLS25N5~QLFHSLS200N4

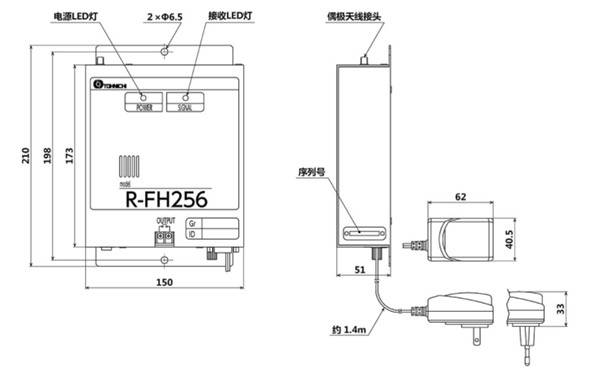

XO~FTL]R-FH256尺寸图

       R-FH256

           注意

    可应用于其他扭力扳手。

          防错系统的构成例子

  防错系统的构成例子
