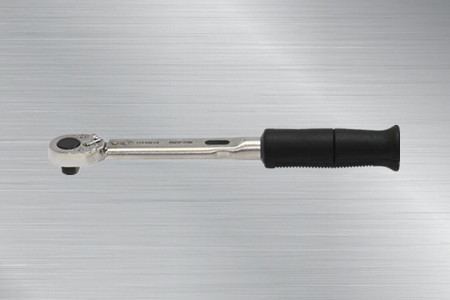

东日双向型预置式扭力扳手BQSP

东日双向型预置式扭力扳手BQSP，常见型号有BQSP20N和BQSP70N，QSP 型号为双向型，预置式，可使用一把扳手进行双向（顺时针/逆时针）紧固；只有使用专用工具（需另购）才能更改设定扭矩，避免由于人为错误导致扭矩变化，仅 BQSP400N 附带金属（滚花）手柄，其他型号附带树脂手柄；脱跳式扭力扳手，可双向使用。

在线咨询

全国热线

177-2781-6361

产品特点product feature

: 日本东日TOHNICHI脱跳式扭力扳手

东日双向型预置式扭力扳手BQSP，常见型号有BQSP20N和BQSP70N，QSP 型号为双向型，预置式，可使用一把扳手进行双向（顺时针/逆时针）紧固；只有使用专用工具（需另购）才能更改设定扭矩，避免由于人为错误导致扭矩变化，仅 BQSP400N 附带金属（滚花）手柄，其他型号附带树脂手柄；脱跳式扭力扳手，可双向使用。

产品展示Product show

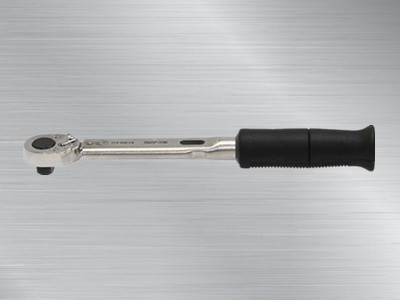

东日双向型预置式扭力扳手BQSP20N

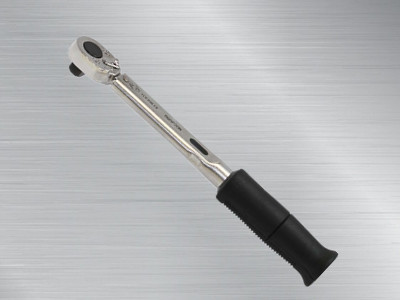

BQSP20N扭力扳手

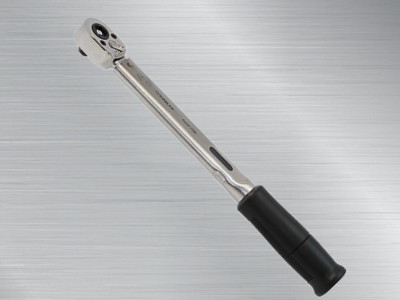

东日双向型预置式扭力扳手BQSP70N

产品参数Product Parameter

产品特点：

1.QSP 型号为双向型。

　　2.预置式。

　　3.可使用一把扳手进行双向（顺时针/逆时针）紧固。

　　4.只有使用专用工具（需另购）才能更改设定扭矩，避免由于人为错误导致扭矩变化。

　　5.达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成。

　　6.仅 BQSP400N 附带金属（滚花）手柄，其他型号附带树脂手柄。

适用范围

　　适用于装配以及批量生产。

规格： 精度±3%

型号			BQSP10N	BQSP20N	BQSP40N	BQSP70N	BQSP120N	BQSP220N	BQSP300N	BQSP400N
国际单位制范围 [N･m]	最少～最大		5～10	10～20	20～40	35～70	60～120	110～220	150～300	200～420
公制范围	最少～最大		kgf･cm	100～200	200～400	350～700	600～1200	1100～2200	kgf･m	20～42
[kgf･cm / kgf･m]			50～100						15～30
美制范围	最少～最大		50～100	100～200	200～350	350～600	600～1100	1000～1900	1400～2600	1800～3600
[lbf･in]
最大手力[N]			62	124	225	279	382	550	500	444

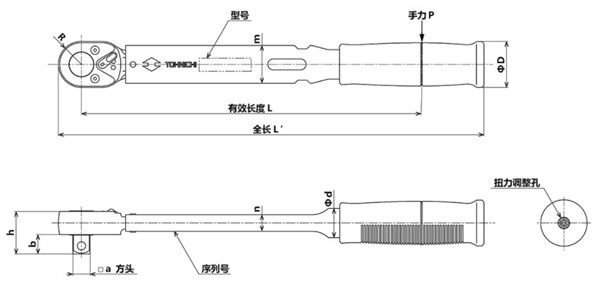

尺寸[mm]	有效长度	Ｌ	161		178	251	314.5	400	600	900
	全长	Ｌ’	213.5		240	314	380	462	665	970.5
	方头	ａ	6.35	9.53			12.7		19.05
		ｂ	7.5	11			14	15.4	20.5
	扳头	Ｒ	13		16	17	18.8	20	22.5	25.5
		ｈ	18.5	22	25.6	29	33.5	38.4	44.5	46.5
	本体	ｍ	19		25.5	28		35		38.6
		ｎ	9.2		11.2	12.2		15		16.1
		ｄ	15		20	21.7		27.2		30
		Ｄ	29		34			38		40
重量约[kg]			0.2		0.4	0.63	0.73	1.3	2.4	3.7
