东日数字式角度扭力扳手CTA2，常见型号有CTA100N2X15D 和CTA500N2X22D，生产用数字式角度扭力扳手，带密合和角度设定功能；随着密合扭矩紧固，显示屏上的数值会切换为角度值。达到设定角度时，蜂鸣器响起，LED灯亮起，发出完成信号；适用于小批量生产的角度控制螺栓紧固，维修和售后服务，或辅助角度紧固螺母紧固机进行作业。
177-2781-6361
东日数字式角度扭力扳手CTA2，常见型号有CTA100N2X15D 和CTA500N2X22D，生产用数字式角度扭力扳手，带密合和角度设定功能；随着密合扭矩紧固，显示屏上的数值会切换为角度值。达到设定角度时，蜂鸣器响起，LED灯亮起，发出完成信号；适用于小批量生产的角度控制螺栓紧固，维修和售后服务，或辅助角度紧固螺母紧固机进行作业。

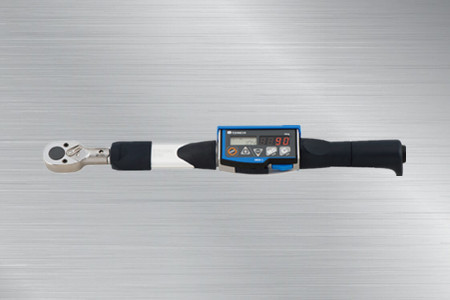

东日数字式角度扭力扳手CTA100N2X15D

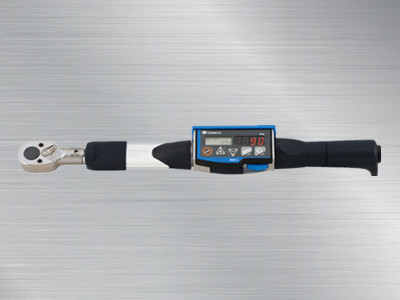

CTA100N2X15D扭力扳手

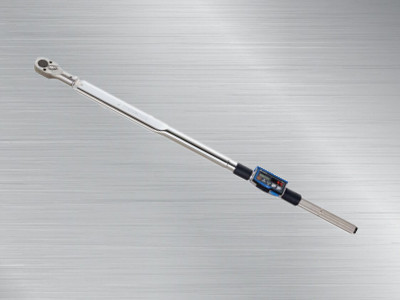

东日数字式角度扭力扳手CTA500N2X22D
产品特点：
1.适用于小批量生产的角度控制螺栓紧固，维修和售后服务，或辅助角度紧固螺母紧固机进行作业。
2.设计为对按顺序排列的法兰型螺栓进行角度紧固（如汽缸盖）。
3.包括通过PC进行数据管理的软件。
4.随着密合扭矩紧固，显示屏上的数值会切换为角度值。达到设定角度时，蜂鸣器响起，LED灯亮起，发出完成信号。
5.实现了一台就可完成“CTA”、“CTA-P”的功能。
6.东日交换头式扭力扳手可使用品种丰富、堪称世界第一的东日“交换头”。实现了最优化的作业环境。
7.可以订购搭载了蓝牙（R）的CTA2-BT/CTA2-G-BT。
适用范围：
回转角法紧固用
规格： 精度 ±1%
|
型号 |
CTA50N2×12D-G |
CTA100N2×15D-G |
CTA200N2×19D-G |
CTA360N2×22D-G |
CTA500N2×22D-G |
CTA850N2×32D-G |
||
|
扭矩范围[N･m] |
最少～最大 |
（2.5）10～50 |
（5）20～100 |
（10）40～200 |
（18）72～360 |
（25）100～500 |
（43）170～850 |
|
|
刻度 |
0.05 |
0.1 |
0.2 |
0.4 |
0.5 |
1 |
||
|
扭矩范围[kgf･cm] |
最少～最大 |
（25）100～500 |
（50）200～1000 |
（100）400～2000 |
（180）720～3600 |
（250）1000～5000 |
－ |
|
|
刻度 |
0.5 |
1 |
2 |
4 |
5 |
－ |
||
|
扭矩范围[kgf･m] |
最少～最大 |
（0.25）1～5 |
（0.5）2～10 |
（1）4～20 |
（1.8）7～36 |
（2.5）10～50 |
（4.3）17～85 |
|
|
刻度 |
0.005 |
0.01 |
0.02 |
0.05 |
0.1 |
|||
|
扭矩范围[lbf･in] |
最少～最大 |
（22.5）100～450 |
（45）200～900 |
（88）350～1750 |
（159）640～3150 |
（220）880～4400 |
－ |
|
|
刻度 |
0.5 |
1 |
2 |
5 |
－ |
|||
|
扭矩范围[lbf･ft] |
最少～最大 |
（1.85）7.5～36.5 |
（3.8）15～75 |
（7.5）30～150 |
（13）52～260 |
（18）72～360 |
（31）124～620 |
|
|
刻度 |
0.05 |
0.1 |
0.2 |
0.5 |
1 |
|||
|
角度测量范围 |
最少～最大 |
0～999° |
||||||
|
刻度 |
1° |
|||||||
|
角度精度 |
±2° + 1位数（螺栓转至90°时角速度为30°/s ～ 180°/s） |
|||||||
|
最大手力［N］ |
196.9 |
275.5 |
428.3 |
498.6 |
549.5 |
608 |
||
|
尺寸[mm] |
有效长度 |
Ｌ |
254 |
363 |
467 |
722 |
910 |
1398 |
|
全长 |
Ｌ’ |
282 |
384 |
475 |
713 |
949 |
1387 |
|
|
扳头 |
ｄ３ |
12 |
15 |
19 |
22 |
32 |
||
|
重量约[kg] |
0.58 |
0.63 |
0.78 |
1.13 |
4 |
5.14 |
|
数据存储量 |
999条数据（紧固扭矩、第1角度值、第2角度值、第3角度值和最终扭矩值） |
|
测量模式 |
单轴/生产模式 |
|
数据输出 |
RS232C兼容 |
|
归零调整 |
自动归零（角度、扭矩） |
|
电源 |
镍氢充电电池 |
|
连续使用时间 |
充满电约20小时（充电1小时可使用8小时） |
|
充电时间 |
约3.5小时 |
|
使用温度范围［℃］ |
0 ～40无冷凝 |
|
其他功能 |
密合扭矩/紧固扭矩/最大扭矩/第1、第2、第3角度/第1、第2、第3最大角度/螺栓数量/自动复位/判断。设定直接连接PC。电池指示灯。 |
产品尺寸图：

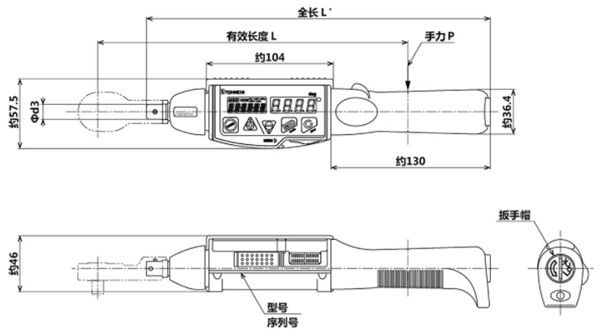

CTA50N2-G

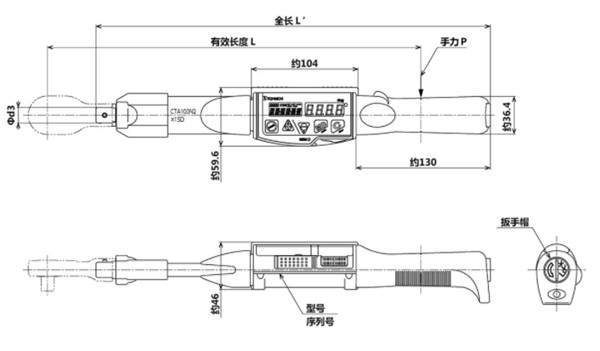

CTA100N2-G～360N2-G

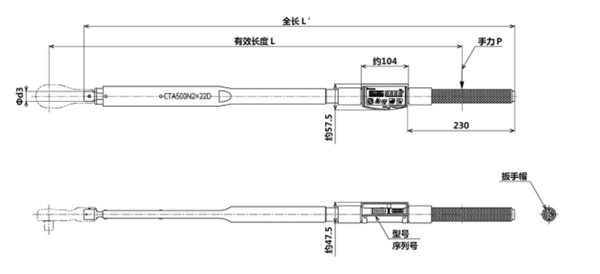

CTA500N2-G,850N2-G
注意
（ ）内的数值表示最小密合扭矩。如果密合扭矩超出适用扭矩范围，则无法保证精度。
全长仅是本体的长度。
此型号不能使用PH（管扳手头）型交换头。
标准附件
电池组（BP-5）/适合QH/充电器（BC-3-G）/PC应用软件/连接线（584）
