  • 东日数字式角度扭力扳手CTA2-G
东日数字式角度扭力扳手CTA2-G

东日数字式角度扭力扳手CTA2-G,生产用数字式角度扭力扳手,带密合和角度设定功能;可以订购搭载了蓝牙(R)的CTA2-BT/CTA2-G-BT;适用于小批量生产的角度控制螺栓紧固,维修和售后服务,或辅助角度紧固螺母紧固机进行作业。

全国热线

177-2792-5682

产品特点product feature
东日数字式角度扭力扳手CTA2-G

日本东日TOHNICHI角度扭力扳手

东日数字式角度扭力扳手CTA2-G,生产用数字式角度扭力扳手,带密合和角度设定功能;可以订购搭载了蓝牙(R)的CTA2-BT/CTA2-G-BT;适用于小批量生产的角度控制螺栓紧固,维修和售后服务,或辅助角度紧固螺母紧固机进行作业。

产品展示Product show

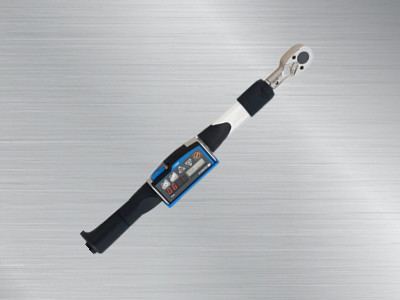

  • 东日数字式角度扭力扳手CTA2-G东日数字式角度扭力扳手CTA2-G

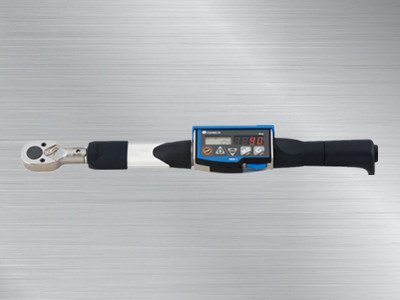

  • 东日数字式角度扭力扳手CTA2-GCTA2-G扭力扳手

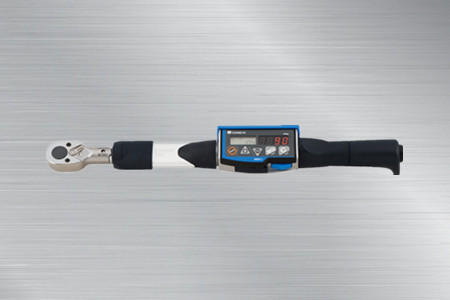

  • 东日数字式角度扭力扳手CTA2-G东日数字式角度扭力扳手
产品参数Product Parameter

       产品特点:

  1.适用于小批量生产的角度控制螺栓紧固,维修和售后服务,或辅助角度紧固螺母紧固机进行作业。

  2.设计为对按顺序排列的法兰型螺栓进行角度紧固(如汽缸盖)。

  3.包括通过PC进行数据管理的软件。

  4.随着密合扭矩紧固,显示屏上的数值会切换为角度值。达到设定角度时,蜂鸣器响起,LED灯亮起,发出完成信号。

  5.实现了一台就可完成“CTA”、“CTA-P”的功能。

  6.东日交换头式扭力扳手可使用品种丰富、堪称世界第一的东日“交换头”。实现了最优化的作业环境。

  7.可以订购搭载了蓝牙(R)的CTA2-BT/CTA2-G-BT。

        适用范围:

  回转角法紧固用

       规格: 精度 ±1%



型号

CTA50N2×12D-G

CTA100N2×15D-G

CTA200N2×19D-G

CTA360N2×22D-G

CTA500N2×22D-G

CTA850N2×32D-G

扭矩范围[N・m]

最少~最大

(2.5)10~50

(5)20~100

(10)40~200

(18)72~360

(25)100~500

(43)170~850

刻度

0.05

0.1

0.2

0.4

0.5

1

扭矩范围[kgf・cm]

最少~最大

(25)100~500

(50)200~1000

(100)400~2000

(180)720~3600

(250)1000~5000

刻度

0.5

1

2

4

5

扭矩范围[kgf・m]

最少~最大

(0.25)1~5

(0.5)2~10

(1)4~20

(1.8)7~36

(2.5)10~50

(4.3)17~85

刻度

0.005

0.01

0.02

0.05

0.1

扭矩范围[lbf・in]

最少~最大

(22.5)100~450

(45)200~900

(88)350~1750

(159)640~3150

(220)880~4400

刻度

0.5

1

2

5

扭矩范围[lbf・ft]

最少~最大

(1.85)7.5~36.5

(3.8)15~75

(7.5)30~150

(13)52~260

(18)72~360

(31)124~620

刻度

0.05

0.1

0.2

0.5

1

角度测量范围

最少~最大

0~999°

刻度

角度精度

±2° + 1位数(螺栓转至90°时角速度为30°/s ~ 180°/s)

最大手力[N]

196.9

275.5

428.3

498.6

549.5

608

尺寸[mm]

有效长度

254

363

467

722

910

1398

全长

L’

282

384

475

713

949

1387

扳头

d3

12

15

19

22

32

重量约[kg]

0.58

0.63

0.78

1.13

4

5.14


数据存储量

999条数据(紧固扭矩、第1角度值、第2角度值、第3角度值和最终扭矩值)

测量模式

单轴/生产模式

数据输出

RS232C兼容

归零调整

自动归零(角度、扭矩)

电源

镍氢充电电池

连续使用时间

充满电约20小时(充电1小时可使用8小时)

充电时间

约3.5小时

使用温度范围[℃]

0 ~40无冷凝

其他功能

密合扭矩/紧固扭矩/最大扭矩/第1、第2、第3角度/第1、第2、第3最大角度/螺栓数量/自动复位/判断。设定直接连接PC。电池指示灯。




产品尺寸图:

CTA50N2-G尺寸图

CTA50N2-G

CTA100N2-G~360N2-G尺寸图

CTA100N2-G~360N2-G

CTA500N2-G,850N2-G尺寸图

CTA500N2-G,850N2-G

       注意

    ( )内的数值表示最小密合扭矩。如果密合扭矩超出适用扭矩范围,则无法保证精度。

  全长仅是本体的长度。

  此型号不能使用PH(管扳手头)型交换头。

 标准附件

  电池组(BP-5)/适合QH/充电器(BC-3-G)/PC应用软件/连接线(584)
