东日数字式扭力扳手CEM3-BT，型号是CEM100N3X15D-BTA ，CEM3-BT/CEM3-G-BT是检查用（-BTS为单向通信型），有两种紧固用（-BTD为为双向通信型）产品；内置蓝牙(R)模块，可用无线方式传输数据，适用于检查和紧固。
177-2781-6361
东日数字式扭力扳手CEM3-BT，型号是CEM100N3X15D-BTA ，CEM3-BT/CEM3-G-BT是检查用（-BTS为单向通信型），有两种紧固用（-BTD为为双向通信型）产品；内置蓝牙(R)模块，可用无线方式传输数据，适用于检查和紧固。

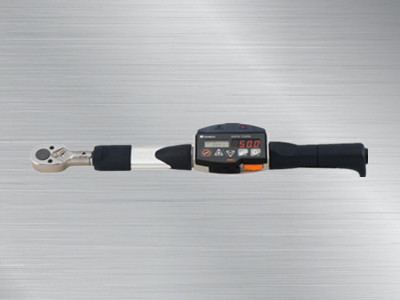

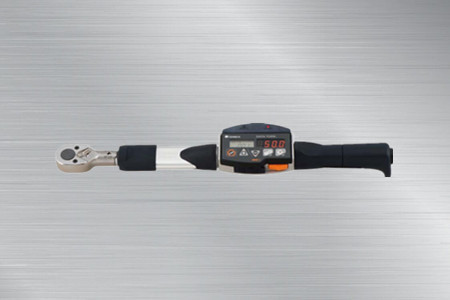

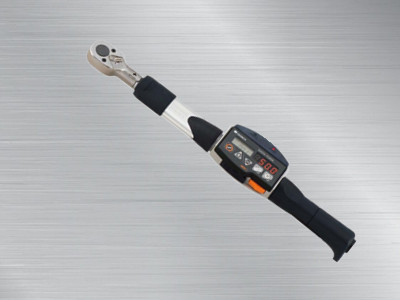

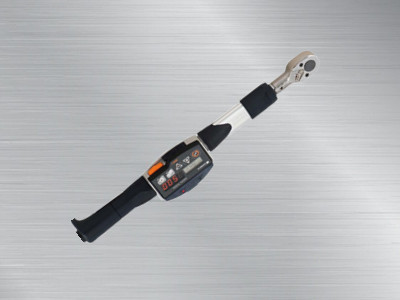

东日数字式扭力扳手CEM100N3X15D-BTS2
CEM100N3X15D-BTS扭力扳手
东日数字式扭力扳手
产品特点：
1.CEM3-BT/CEM3-G-BT是检查用（-BTS）。有两种紧固用（-BTD）产品。
2.内置蓝牙(R)模块，可用无线方式传输数据。
3.“-BTS”为单向通信型，“- BTD”为双向通信型。
4.“-BTS”型号是标准型CEM3-G的无线数据传输型。
5.“-BTS”型号具有保存检查数据，并通过无线发送到外部设备的功能。
6.“-BTD”型能够以无线方式设置判定扭矩，用一个工具可集中管理多个预置式扭力扳手。
7.“-BTD”型能够向外部设备无线传输每次所测量的数据。
8.截至2019年8月，CEM3-BT/CEM3-G-BT系列符合日本、美国、加拿大、欧盟、中国、泰国、墨西哥、越南、巴西、台湾、新加坡、南非、韩国、俄罗斯、印度尼西亚的通信标准。
9.东日交换头式扭力扳手可使用品种丰富、堪称世界第一的东日“交换头”。实现了最优化的作业环境。
10.利用紧固数据管理系统“TDMS/TDMSHT、TDMS-C/TDMSHT-C、TDMS-E/TDMSHT-E”，可以简单地管理数据。
11.也可应对带不确切性1%之JCSS校准证书的CEM50N3X12D-BTS/BTD～CEM850N3X32D-BTS/BTD。
适用范围:
适用于检查和紧固。
规格：
精度 ±1%
|
型号 |
SIMPLEX-BTS |
CEM10N3X8D-G-BTS |
CEM20N3X10D-G-BTS |
CEM50N3X12D-G-BTS |
CEM100N3X15D-G-BTS |
|
DUPLEX-BTD |
CEM10N3X8D-G-BTD |
CEM20N3X10D-G-BTD |
CEM50N3X12D-G-BTD |
CEM100N3X15D-G-BTD |
|
|
扭矩范围[N･m] |
最小～最大 |
2～10 |
4～20 |
10～50 |
20～100 |
|
1位数 |
0.01 |
0.02 |
0.05 |
0.1 |
|
|
扭矩范围[kgf･cm] |
最小～最大 |
20～100 |
40～200 |
100～500 |
200～1000 |
|
1位数 |
0.1 |
0.2 |
0.5 |
1 |
|
|
扭矩范围[kgf･m] |
最小～最大 |
0.2～1 |
0.4～2 |
1～5 |
2～10 |
|
1位数 |
0.001 |
0.002 |
0.005 |
0.01 |
|
|
扭矩范围[lbf･in] |
最小～最大 |
20～90 |
36～180 |
100～440 |
200～880 |
|
1位数 |
0.1 |
0.2 |
0.5 |
1 |
|
|
扭矩范围[lbf･ft] |
最小～最大 |
1.5～7.3 |
3～14.5 |
7.5～36 |
15～73 |
|
1位数 |
0.01 |
0.02 |
0.05 |
0.1 |
|
|
全长 |
L’ |
212 |
214 |
282 |
384 |
|
重量［kg］ |
0.54 |
0.55 |
0.66 |
0.71 |
精度 ±1%
|
型号 |
SIMPLEX-BTS |
CEM200N3X19D-G-BTS |
CEM360N3X22D-G-BTS |
CEM500N3X22D-G-BTS |
CEM850N3X32D-G-BTS |
|
DUPLEX-BTD |
CEM200N3X19D-G-BTD |
CEM360N3X22D-G-BTD |
CEM500N3X22D-G-BTD |
CEM850N3X32D-G-BTD |
|
|
扭矩范围[N･m] |
最小～最大 |
40～200 |
72～360 |
100～500 |
170～850 |
|
1位数 |
0.2 |
0.4 |
0.5 |
1 |
|
|
扭矩范围[kgf･cm] |
最小～最大 |
400～2000 |
720～3600 |
1000～5000 |
- |
|
1位数 |
2 |
4 |
5 |
- |
|
|
扭矩范围[kgf･m] |
最小～最大 |
4～20 |
7.2～36 |
10～50 |
17～85 |
|
1位数 |
0.02 |
0.04 |
0.05 |
0.1 |
|
|
扭矩范围[lbf･in] |
最小～最大 |
360～1700 |
650～3100 |
890～4400 |
- |
|
1位数 |
2 |
4 |
5 |
- |
|
|
扭矩范围[lbf･ft] |
最小～最大 |
30～150 |
52～260 |
73～360 |
124～620 |
|
1位数 |
0.2 |
0.4 |
0.5 |
1 |
|
|
全长 |
L’ |
475 |
713 |
949 |
1387 |
|
重量［kg］ |
0.86 |
1.21 |
4.08 |
5.22 |
常用规格
|
型号 |
单向（-BTS） |
双向（-BTD） |
|
通信方向 |
CEM3-BTS ⇒ 外部设备 |
CEM3-BTD ⇔ 外部设备 |
|
存储量 |
999 |
无 |
|
连续使用时间 |
约8小时 |
Bluetooth 规格
|
Bluetooth® 版本 |
Ver3.0 |
|
通信方法 |
AFH |
|
调制方法 |
GFSK |
|
无线输出功率 |
4dBm |
|
传输功率等级 |
2级 |
|
配置文件 |
SPP |
|
通信距离 |
约10m |

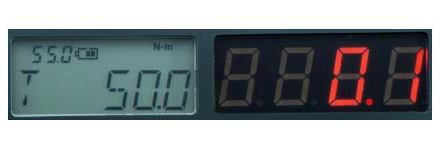

CEM3-BTD 显示器

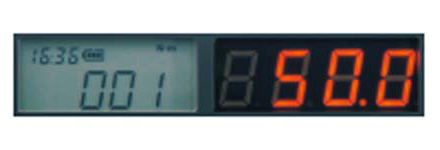

CEM3-BTS 显示器

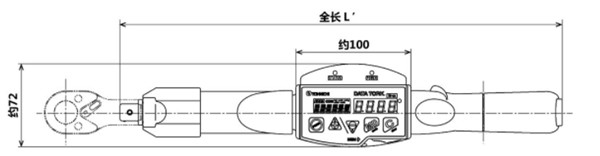

产品尺寸图片：
CEM3-G-BT
注意
其他详细尺寸请参照CEM3。
此型号不能使用PH（管扳手头）型交换头。
备注
（注）交换头根部的详细尺寸，请咨询。
