  • 东日数字式扭力扳手CPT20X10D
东日数字式扭力扳手CPT

东日数字式扭力扳手CPT,类型有CPT/CPT-G,常见型号有CPT20X10D、CPT100X15D和CPT280X22D,Pro Tork紧固用数字式扭力扳手,有数据内存、通信功能,在PC端进行测定数据管理;直观的机器界面,高亮LED灯指示与目标扭矩对应的当前扭矩级别;适用于加拧扭矩检查或螺栓紧固。

全国热线

177-2792-5682

产品特点product feature
东日数字式扭力扳手

日本东日TOHNICHI直读式扭力扳手

东日可换头数字式扭力扳手CEM3-P,在PC端作成部位信息等数据后,可以向CEM3-P传送数据;可用于防错型(Pokayoke);实现了低成本的数据管理;具备用于测量部件和结果的ID管理功能;质量检查扭力扳手,附带链接作业名称与检测结果的数据管理软件。

产品展示Product show

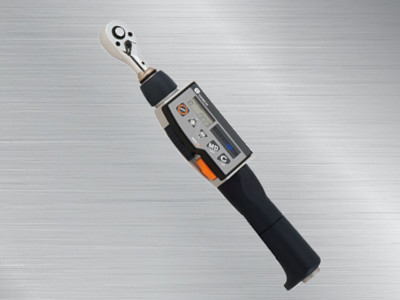

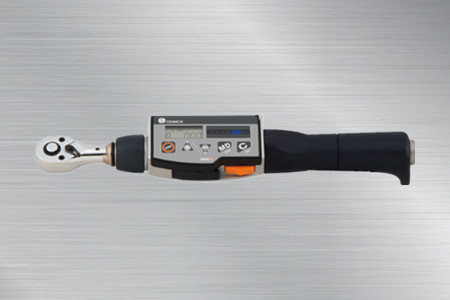

  • 东日数字式扭力扳手CPT20X10D东日数字式扭力扳手CPT20X10D

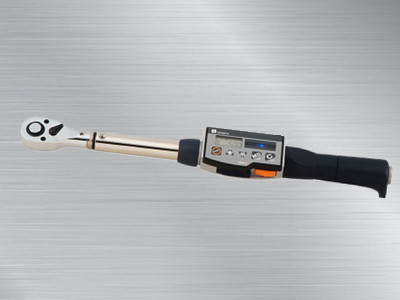

  • 东日数字式扭力扳手CPT100X15D东日数字式扭力扳手CPT100X15D

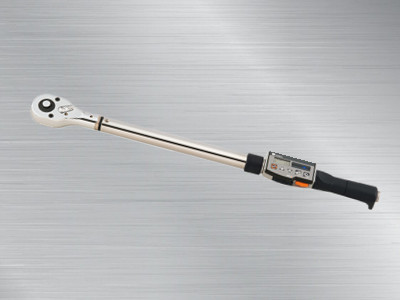

  • 东日数字式扭力扳手CPT280X22D东日数字式扭力扳手CPT280X22D
产品参数Product Parameter

       产品特点:

  1.具备用于测量部件和结果的ID管理功能。

  2.通过附属软件能简单地作成并管理部位信息数据。

  3.在PC端作成部位信息等数据后,可以向CEM3-P传送数据。

  4.可用于防错型(Pokayoke)。

  5.采用新开发的“标准检查软件”,

  6.实现了低成本的数据管理。

  7.不论是否存在色觉个体差异易于使用的设计(TohnichiUnified Design)

  8.适用于国际范围,包括欧盟地区。附带CE标识。

  9.东日交换头式扭力扳手可使用品种丰富、堪称世界第一的东日“交换头”。实现了最优化的作业环境。

        适用范围:

  适用于检查或防错紧固。

       规格:

       精度 ±3%

MODEL

CPT20X10D-G

CPT50X12D-G

CPT100X15D-G

CPT200X19D-G

CPT280X22D-G

扭矩范围[N·m]

最小~最大

4~20

10~50

20~100

40~200

56~280

1位数

0.02

0.05

0.1

0.2

扭矩范围[kgf·cm]

最小~最大

40~200

100~500

200~1000

400~2000

560~2800

1位数

0.2

0.5

1

2

扭矩范围[kgf·m]

最小~最大

0.4~2

1~5

2~10

4~20

5.6~28

1位数

0.002

0.005

0.01

0.02

扭矩范围[lbf·in]

最小~最大

36~180

100~440

200~880

360~1700

500~2400

1位数

0.2

0.5

1

2

扭矩范围[lbf·ft]

最小~最大

3~14.5

7.5~36

15~73

30~150

42~200

1位数

0.02

0.05

0.1

0.2

最大手力[N]

81.6

196.9

275.5

428.3

466.7

尺寸[mm]

有效长度

L

245

254

363

467

600

全长

L’1

280.5

282.5

384.5

475.5

591.5

L’2

330

339

475.5

556

700

方头

a

9.5

12.7

19

b

11

15.5

23

扳头

C

32

40

63

h

32

40

55

重量[kg]

0.63

0.65

0.85

1.37

1.76


型号

CPT20X10D-G-SET

CPT50X12D-G-SET

CPT100X15D-G-SET

CPT200X19D-G-SET

CPT280X22D-G-SET

标准附件

棘轮头

TQH10D

TQH12D

TQH15D

TQH19D

TQH22D

收纳盒

CPT小盒(844)

CPT大盒(845)

电池

AA镍氢电池 x 2

常用规格:

示器

14段LCD 6行7mm高

7段LCD 4行3mm高

池寿命指示灯(4档)

50

扭矩定存

置模式:可记录10条扭矩

判断模式:每个上限/下限/固方向最多可记录 10条扭矩

基本功能

关机(3分

/复位

动归

通信功能

RS232C兼容

AA池 x 2

连续使用时间

40小

使用温度范

0~40℃ 85%RH以下(无冷凝)


预置紧固模式

预置紧固模式(红色LED表示当前的扭矩紧固状况)

判断紧固模式

判断紧固模式(正在紧固)

判断紧固模式2

判断紧固模式(超过目标扭矩范围时)

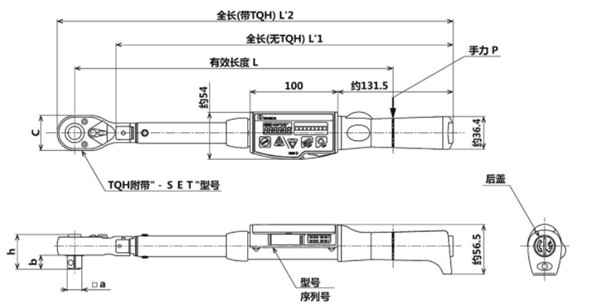

产品尺寸图片

CPT20-G~CPT280-G(-SET)尺寸图_副本

CPT20-G~CPT280-G(-SET)

 备注

 (注)交换头根部的详细尺寸,请咨询。
