  • 东日无线防错型扭力扳手QLBLE25N5
东日无线防错型扭力扳手QLBLE

东日无线防错型扭力扳手QLBLE,常见型号为QLBLE25N5和QLBLE100N4,采用太阳能发电(Energy Harvesting),防止忘记紧固用的无线防错型扭力扳手。无须更换电池,省去电池成本和更换手续;面向欧盟地区与中国新发售;安装简单。通信设定完成时,会有“咔嗒!”声只要让扭力扳手工作,就能进行通信设定。在R-BLE的本体处于设定模式的状态下,让扭力扳手工作。

全国热线

177-2792-5682

产品特点product feature
东日无线防错型扭力扳手QLBLE

日本东日TOHNICHI防错型扭力扳手

东日无线防错型扭力扳手QLBLE,常见型号为QLBLE25N5和QLBLE100N4,采用太阳能发电(Energy Harvesting),防止忘记紧固用的无线防错型扭力扳手。无须更换电池,省去电池成本和更换手续;面向欧盟地区与中国新发售;安装简单。通信设定完成时,会有“咔嗒!”声只要让扭力扳手工作,就能进行通信设定。在R-BLE的本体处于设定模式的状态下,让扭力扳手工作。

产品展示Product show

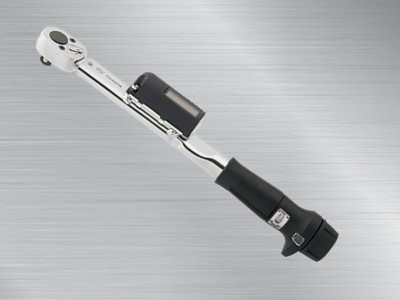

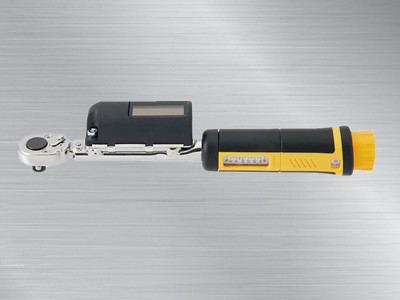

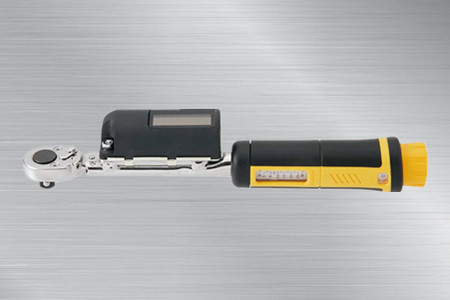

  • 东日无线防错型扭力扳手QLBLE100N4东日无线防错型扭力扳手QLBLE100N4

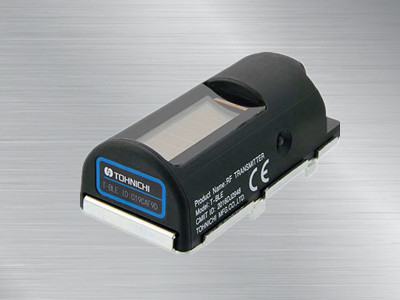

  • 发射器T-BLE发射器T-BLE

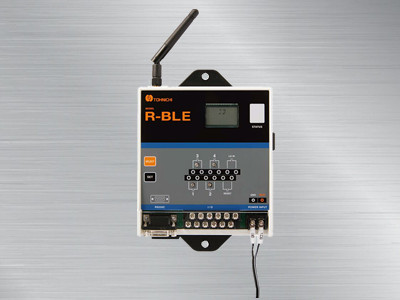

  • 接收机R-BLE接收机R-BLE
产品参数Product Parameter

       产品特点:

  1.符合欧盟地区与中国的技术标准。

  2.世界首次!采用太阳能发电(Energy Harvesting)。

  3.无须更换电池!省去电池成本和更换手续。省去电池废弃(处理)手续,对环境没有影响的扭力扳手。

  4.非常实用的照明度! 通过太阳能发电,在普通制造工厂的室内照明下就能发送防错用紧固完成信号。

  5.安装简单。通信设定完成时,会有“咔嗒!”声只要让扭力扳手工作,就能进行通信设定。※在R-BLE的本体处于设定模式的状态下,让扭力扳手工作。

  6.现在使用的东日制LS式扭力扳手大多是免电池无线式防错型扭力扳手。顾客可以改装本公司生产的有线LS式扭力扳手(278型号)的限位开关部分,无须废弃现在使用的LS式扭力扳手就可低成本进行升级。另外,278型号的LS式扭力扳手中的156型号可以预先搭载T-BL后出厂。有关详细内容,请浏览目录。

  7.T-BLE/QLBLE仅限于在欧盟地区与中国使用。也有面向美国、加拿大和墨西哥的T-BLA/QLBLA及日本国内专用的T-BL/QLBL。

        适用范围:

  1.螺丝的防止忘记紧固用(防错式)。

  2.通过紧固次数管理,装配线的联锁控制。

  3.防错系统/紧固管理系统。

       规格:

型号

发射器

接收机

T-BLE

R-BLE

频率

868.3MHz

调节方法

ASK

调节速度

125kbps

ID

ID 8 位固定数字,不可选

输入 / 输出

LED 显示为红色

输出 : Relay x 4, RS232C

输入 : Reset-in, LS-in

电源

太阳能电池

DC24V(18~36V)

能耗低于5W

天线

螺旋天线

偶极天线

使用温度

0~40℃

通讯距离

约 10 到 20 m

获得许可证

欧洲 : CE

精度 ±3%

型号

QLBLE25N5

QLBLE50N

QLBLE100N4

QLBLE140N

QLBLE200N4

QLBLE280N

扭力范围 [N・m]

最小~最大

5~25

10~50

20~100

30~140

40~200

40~280

刻度

0.2

0.5

1

2

尺寸[mm]

有效长度

L

162

180

255

318

400

600

全长

L'

237

260

335

400

490

695

方头

a

9.53

12.7

19.05

b

11

14

15.4

20.5

扳头

R

13

16

17

18.8

20

22.5

h

22

25.6

32

33.5

38.4

44.5

本体

m

19

25.5

28

35

n

9.2

11.2

12.2

15

d

15

20

21.7

27.2

D

37

38.5

40

51.5

33

48

80

100

178

248

c

23.7

24

23.2

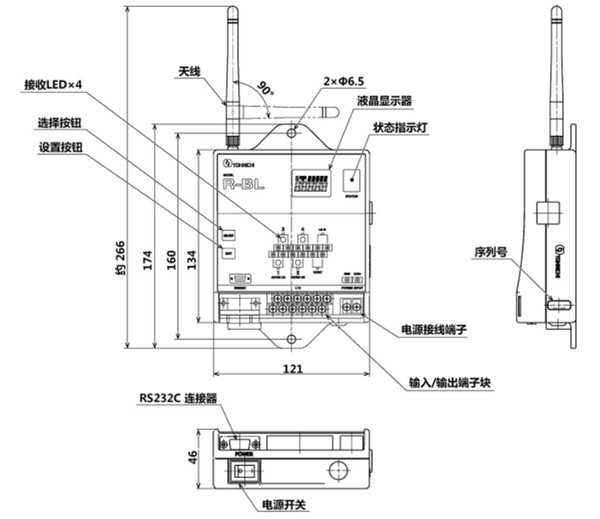

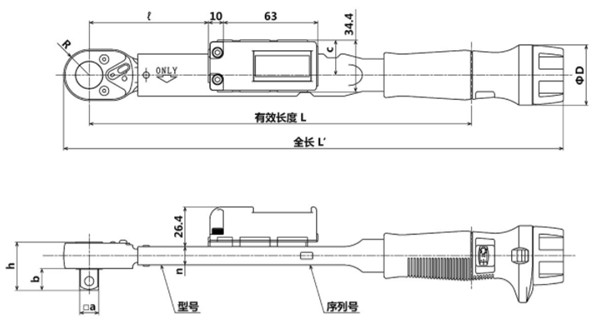

产品尺寸图:

1573698046(1)

QLBLE

1573698067(1)

       注意

    注1:本产品只能在欧盟地区与中国使用。

  注2:接收距离根据周边的电波环境有可能变短。

  通信错误的原因包括周围环境噪音、遮挡物等原因以外,也有金属或混凝土材料等反射信号冲突等原因。

  注3:由于发射机的电源使用太阳能电池,请在照明度200lx以上的环境里使用。

  照明度200lx时,充电状态从空状态到首次发送需要大约3分钟的时间。

  处于充满电的状态下,在黑暗(照明度0lx)的环境里可以发送1,800次以上。

  充满电后,保管在黑暗(照明度0lx)的地方时放电时间大约为6天。

  扭力扳手的太阳能电池可以在照明度200lx以上的环境里进行充电,因此使用前不一定要处于充满电的状态。
