  • 东日远程信令扭力扳手QSPFHP6N4
东日远程信令扭力扳手T-FHP

东日远程信令扭力扳手T-FHP,又称为小型扭力扳手用发射机,T-FHP的装载示例有QSPFHP6N4、QSPCAFHP12N和CSPFHP12N4X8D,到目前为止,扭矩范围为0.4N·m-15N·m的产品只有有线的MS式小型防错型扭力扳手,但是通过T-FHP,东日能够生产小型无线防错型扭力扳手了;期待已久的小型扭力扳手用无线防错发射机,通过拧紧次数的管理,可防止未拧紧错误(防错)。

全国热线

177-2781-6361

产品特点product feature
东日远程信令扭力扳手T-FHP

日本东日TOHNICHI防错型扭力扳手

东日远程信令扭力扳手T-FHP,又称为小型扭力扳手用发射机,T-FHP的装载示例有QSPFHP6N4、QSPCAFHP12N和CSPFHP12N4X8D,到目前为止,扭矩范围为0.4N·m-15N·m的产品只有有线的MS式小型防错型扭力扳手,但是通过T-FHP,东日能够生产小型无线防错型扭力扳手了;期待已久的小型扭力扳手用无线防错发射机,通过拧紧次数的管理,可防止未拧紧错误(防错)。

产品展示Product show

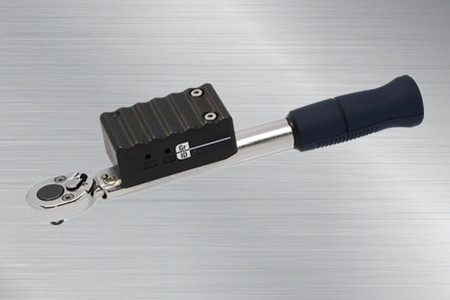

  • 东日远程信令扭力扳手CSPFHP12N4X8D东日远程信令扭力扳手CSPFHP12N4X8D

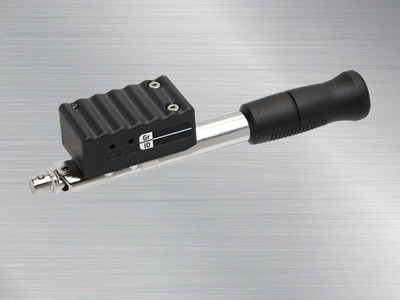

  • 东日远程信令扭力扳手QSPCAFHP12N东日远程信令扭力扳手QSPCAFHP12N

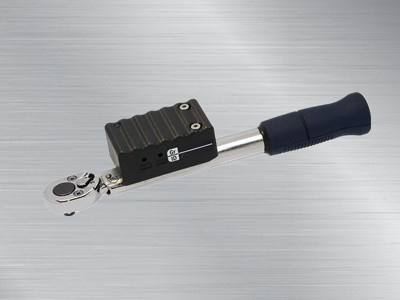

  • 东日远程信令扭力扳手QSPCAFHP12N东日远程信令扭力扳手QSPCAFHP12N
产品参数Product Parameter

       产品特点:

       1.到目前为止,扭矩范围为0.4N·m-15N·m的产品只有有线的MS式小型防错型扭力扳手,但是通过T-FHP,东日能够生产小型无线防错型扭力扳手了。

  2.当达到设定扭矩时,则无线发送紧固完成信号。可简单执行无线防错工作(防止未紧固错误)。

  3.可以装载T-FHP的扭力扳手有QL2N-MH、QL5N-MH、QL10N、QL10N-MH、QL15N、QL15N-MH、CL2NX8D-5.MH、CL5NX8D-MH、CL10NX8D、CL10NX8D-MH、CL15NX8D、CL15NX8D-MH、QSP12N4、、CSP12N4X8D、6.QSPCA6N、QSPCA12N、SP2N2、SP8N2和RSP8N2。按下下部的“现货报价查询”按钮时,则显示T-FHP装载型号列表。

  4.可使用与FH256MC系列相同的接收机和设定盒。不仅可以与装有FH256MC的无线防错型扭力扳手相搭配,还可以降低购置成本。

  5.电池的寿命是30万次,通信距离约为10~20m。

  6.截至2019年3月,T-FHP符合日本、美国、加拿大、欧盟、中国、泰国、马来西亚、印度尼西亚、台湾、墨西哥、越南和韩国的通信标准。

 适用范围

  通过拧紧次数的管理,可防止未拧紧错误(防错)。



       规格:

型号

T-FHP

频率波段

2.4GHzband(2.402GHz~2.479GHz、1MHz间隔 78ch)

通信系统

扩频(跳频系统)

调制系统

GFSK

组信道

256(000~255)

ID

3位数(000~999)、7位数(字母数字)

壳体的材料

树脂

电池

DC3V(CR2032)

显示

通信状态检查LED灯(蓝/红)

剩余电量 (蓝/红交替闪烁3次)

使用温度范围

0~45℃

发射接收距离

约10~20m


     精度±3%

型号

QSPFHP6N4

QSPFHP12N4

国际单位制范围[N·m]

1~6

2~12

公制范围[kgf·cm]

10~60

20~120

最大手力[N]

45

89

尺寸[mm]

有效长度(L)

135

全长约(L')

185

方头(a)

6.35

方头(b)

7.5

扳头(R)

11.5

扳头(h)

17.5

本体(m)

19

本体(n)

9.2

本体(d)

15

本体(D)

24

      精度:±3%

型号

CSPFHP6N4X8D

CSPFHP12N4X8D

国际单位制范围[N·m]

1~6

2~12

公制范围[kgf·cm]

10~60

20~120

美制范围[lbf·in]

10~50

20~100

最大手力[N]

39

79

尺寸[mm]

有效长度(L)

153

全长约(L')

165

扳头(d3)

8

本体(m)

19

本体(n)

9.2

本体(d)

15

本体(D)

24


产品图片尺寸:

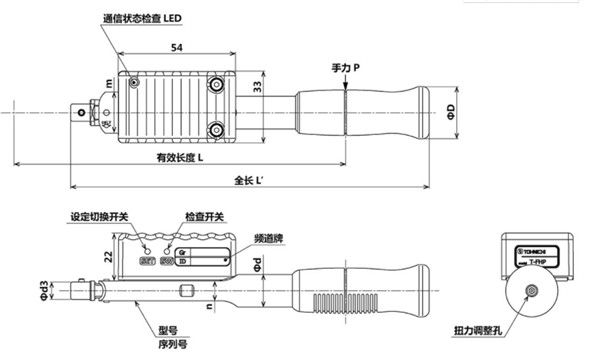

CSPFHP尺寸图

CSPFHP

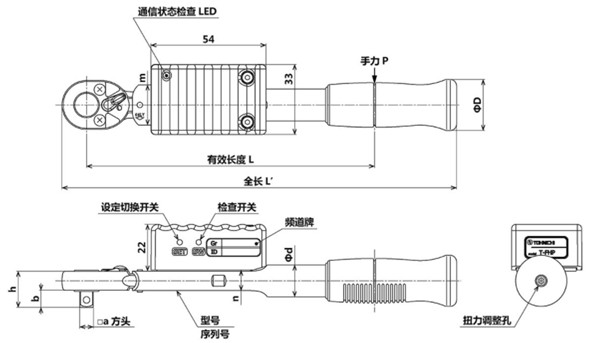

QSPFHP尺寸图

QSPFHP

           注意

   1.按下下部的“现货报价查询”按钮时,则显示T-FHP装载型号列表。

  2.不能改装已购置的MS式扭力扳手。

  3.不能以传统的FHS发射机替代T-FHP发射机。

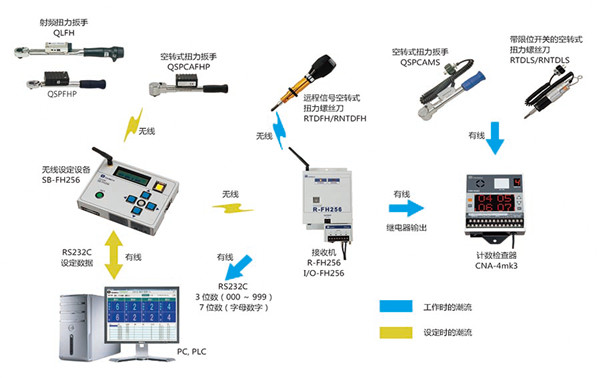

          防错系统的构成例子

  防错系统构建示例
