  • 东日预置式防错扭力扳手QSPCAFH70N
东日预置式防错扭力扳手QSPCAFH

东日空转预置式扭力扳手QSPCAFHP,常见型号QSPCAFHP12N,可防止“紧固不足”、“紧固过度”和“紧固遗漏”的“三无扭力扳手”;一旦到达设定扭矩就会空转,同时从限位开关输出接点信号;与另购的计数检查器(CNA-4mk3)组合,可以简单地构建防错系统;从限位开关输出的信号再输入到PLC等,通过产线的互锁装置创造紧固保证系统。

全国热线

177-2792-5682

产品特点product feature
东日预置式防错扭力扳手QSPCAFH

日本东日TOHNICHI防错型扭力扳手

东日空转预置式扭力扳手QSPCAFHP,常见型号QSPCAFHP12N,可防止“紧固不足”、“紧固过度”和“紧固遗漏”的“三无扭力扳手”;一旦到达设定扭矩就会空转,同时从限位开关输出接点信号;与另购的计数检查器(CNA-4mk3)组合,可以简单地构建防错系统;从限位开关输出的信号再输入到PLC等,通过产线的互锁装置创造紧固保证系统。

产品展示Product show

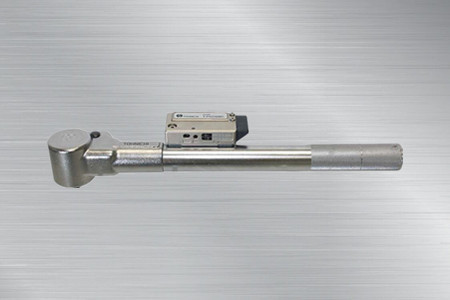

  • 东日预置式防错扭力扳手QSPCAFH30N东日预置式防错扭力扳手QSPCAFH30N

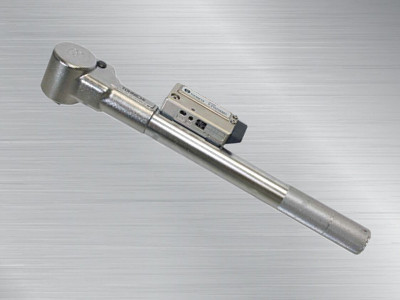

  • 东日预置式防错扭力扳手QSPCAFH70NQSPCAFH70N扭力扳手

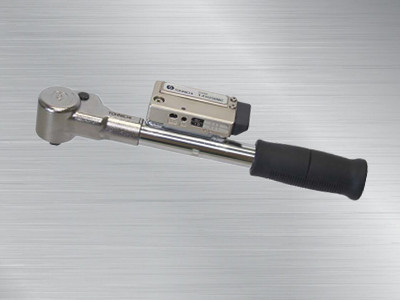

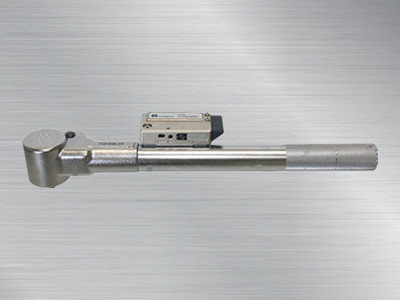

  • 东日预置式防错扭力扳手QSPCAFH70N东日预置式防错扭力扳手QSPCAFH70N
产品参数Product Parameter

       产品特点:

  1.可防止“紧固不足”、“紧固过度”和“紧固遗漏”的“三无扭力扳手”

  2.QSPCAMS与QSPCALS为有线的带限位开关的空转式扭力扳手。一旦到达设定扭矩就会空转,同时从限位开关输出接点信号。

  3.QSPCAMS与QSPCALS采用耐久性优越的卷线。

  4.与另购的计数检查器(CNA-4mk3)组合,可以简单地构建防错系统。

  5.从限位开关输出的信号再输入到PLC等,通过产线的互锁装置创造紧固保证系统。

  6.QSPCAFHP与QSPCAFH一旦达到设定扭矩就会空转,并发送紧固完成信号。无线式扳手消除了空间的局限性。

  7.作为QSPCAFHP和QSPCAFH的接收机,可使用另售的R-FH256。连接另售的多功能箱(I/O-FH256),1台接收机可实现4把扭力扳手的ID识别。I/O-FH256与计数检查器(CNA-4mk3)连接就可简单地构筑防错系统。

  8.QSPCAMS/QSPCALS/QSPCAFHP/QSPCAFH符合IEC 61340-5-1:2007防静电国际认证标准。

  9.截至2019年3月,QSPCAFHP符合日本、美国、加拿大、欧盟、中国、泰国、马来西亚、印度尼西亚、台湾、墨西哥、越南和韩国的通信标准。QSPCAFH符合日本、美国、加拿大、欧盟、中国、马来西亚、印度尼西亚、印度、泰国、南非、韩国、俄罗斯、台湾、墨西哥、越南和新加坡的通信标准。

    适用范围

  防止紧固不足、紧固过度和紧固遗漏。

       规格:

型号

QSPCAMS6N

QSPCAMS12N

QSPCALS30N

QSPCALS70N

QSPCAFHP6N

QSPCAFHP12N

QSPCAFH30N

QSPCAFH70N

国际单位制扭矩范围[N·m]

最小~最大

2~6

4~12

10~30

20~70

2~6

4~12

10~30

20~70

公制扭矩范围[kgf·cm]

最小~最大

20~60

40~120

100~300

200~700

20~60

40~120

100~300

200~700

美制扭矩范围[lbf·in]

最小~最大

20~50

40~100

90~270

180~620

20~50

40~100

90~270

180~620

尺寸[mm]

全长

L

197

267

346

197

267

346

方头

a

6.35

9.53

6.35

9.53

扳头

R

14

17

21.5

14

17

21.5

高度

h

37

48

58

37

48

58

本体

e

34

40.5

49

34

40.5

49

W

42

51

57.5

44.3

51

57.5

Φd

15

20

27.2

15

20

27.2

ΦD

29

34

-

24

34

-

重量[kg]

0.33

0.64

1.24

0.33

0.64

1.24

精度[%]

±6

±4

±6

±4



型号

扭力扳手

接收机

QSPCAFH

QSPCAFHP

R-FH256

频率波段

2.4GHzband(2.402GHz~2.479GHz、1MHz间隔 78ch)

通信系统

扩频(跳频系统)

调制系统

GFSK

调制速率

1Mbps

组信道

256(000~255)

ID

3位数(000~999)、7位数(字母数字)

输入/输出

无电压触点输出(1a)

RS-232C输出

电源[V]

DC1.5V(AAA碱性电池)

DC3V(CR2032)

AC100V~240V

天线

芯片天线

图形天线

偶极天线

使用温度范围[℃]

0~45

发射接收距离[m]

约10~20


防错系统的构成例子

防错系统的构成例子


    产品图片尺寸:

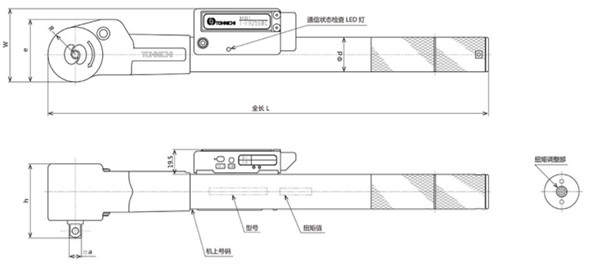

QSPCAFH30N尺寸图

QSPCAFH30N

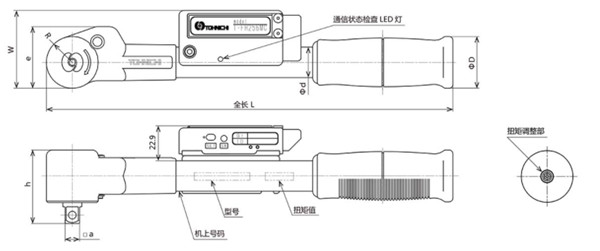

QSPCAFH70N尺寸图

QSPCAFH70N

           注意

  如果指定扭矩设定值并购买CD5,我们会提供校准证书。1.QSPCAMS/QSPCALS限位开关的额定电压为AC/DC30V、1A以下。

  2.MS/LS卷线长度为标准规格,约2m(伸展时)。

  3.MS/LS电线不附带内孔接头。
