东日预置式扭力扳手QSP-MH，常见型号有QSP100N4-MH，全长315mm，单功能型螺栓紧固扭力扳手，只有使用专用工具（需另购）才能更改设定扭矩，避免由于人为错误导致扭矩变化；达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成；适用于装配以及批量生产。
177-2781-6361
东日预置式扭力扳手QSP-MH，常见型号有QSP100N4-MH，全长315mm，单功能型螺栓紧固扭力扳手，只有使用专用工具（需另购）才能更改设定扭矩，避免由于人为错误导致扭矩变化；达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成；适用于装配以及批量生产。

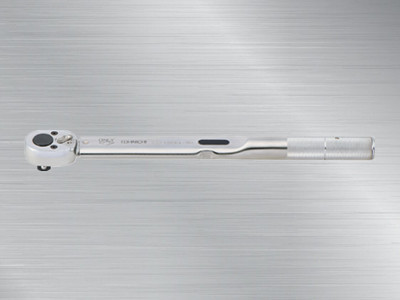

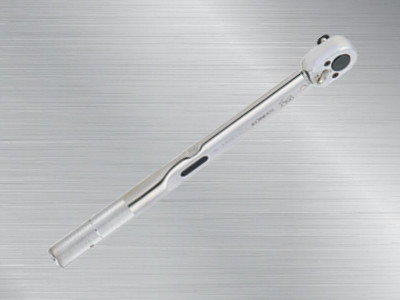

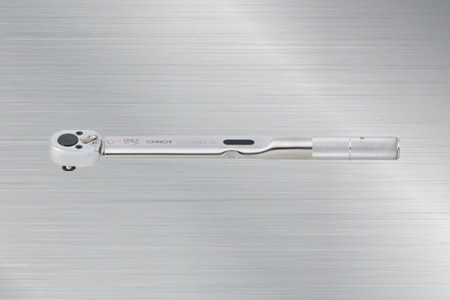

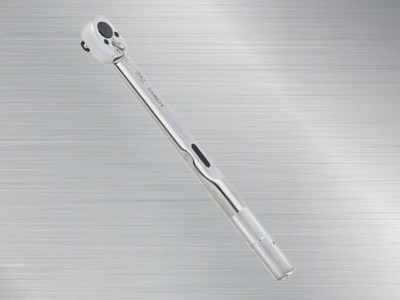

东日预置式扭力扳手QSP100N4-MH
QSP100N4-MH预置式扭力扳手
东日预置式扭力扳手
产品特点：
1.预置式。
2.只有使用专用工具（需另购）才能更改设定扭矩，避免由于人为错误导致扭矩变化。
3.达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成。
4.棘轮头由 24 齿组成，有15度的操作范围，可以在狭小空间的工作环境中使用。
适用范围：
适用于装配以及批量生产。
规格： 精度±3%
QSP1.5N4～QSP50N3 规格
|
型号 |
QSP1.5N4 |
QSP3N4 |
QSP6N4 |
QSP12N4 |
QSP25N3-1/4 |
QSP25N3 |
QSP25N3-MH |
QSP50N3 |
QSP50N3-MH |
|
国际单位制范围［N·m］ |
0.3～1.5 |
0.6～3 |
1～6 |
2～12 |
5～25 |
10～50 |
|||
|
公制范围［kgf·cm］ |
3～15 |
6～30 |
10～60 |
20～120 |
50～250 |
100～500 |
|||
|
适用螺栓 |
普通钢制螺栓 |
M3（M3.5） |
M4（M4.5） |
M5、M6 |
（M7） |
M8 |
M10 |
||
|
高压螺栓 |
M2.5 |
M3（M3.5） |
M4（M4.5） |
M5、M6 |
（M7） |
M8 |
|||
|
最大手力［N］ |
15 |
30 |
45 |
89 |
155 |
281 |
|||
|
尺寸［mm］ |
有效长度 |
L |
120 |
125 |
161 |
178 |
|||
|
全长 |
L’ |
165 |
175 |
215 |
240 |
||||
|
方头 |
a |
6.35 |
9.53 |
||||||
|
b |
7.5 |
11 |
|||||||
|
扳头 |
R |
11.5 |
13 |
16 |
|||||
|
h |
17.5 |
18.5 |
22 |
25.6 |
|||||
|
本体 |
m |
19 |
25.5 |
||||||
|
n |
9.2 |
11.2 |
|||||||
|
d |
15 |
20 |
|||||||
|
D |
24 |
29 |
15 |
34 |
20 |
||||
|
重量 [kg] |
0.16 |
0.19 |
0.25 |
0.4 |
|||||
|
手柄 |
树脂手柄 |
滚花手柄 |
树脂手柄 |
滚花手柄 |
|||||
|
调整工具（选购件） |
No.931 |
No.930 |
QSP100N4～QSP420N 规格 精度±3%
|
型号 |
QSP100N4-3/8 |
QSP100N4 |
QSP100N4-MH |
QSP140N3 |
QSP140N3-MH |
QSP200N4 |
QSP280N3-1/2 |
QSP280N3 |
QSP420N |
|
国际单位制范围［N·m］ |
20～100 |
30～140 |
40～200 |
40～280 |
60～420 |
||||
|
公制范围［kgf·cm］ |
kgf·cm200～1000 |
300～1400 |
400～2000 |
kgf·m4～28 |
6～42 |
||||
|
适用螺栓 |
普通钢制螺栓 |
M12（M14） |
M16 |
（M18） |
M20 |
（M22）M24 |
|||
|
高压螺栓 |
M10 |
M12 |
（M14） |
M16 |
（M18） |
||||
|
最大手力［N］ |
398 |
444 |
500 |
467 |
|||||
|
尺寸［mm］ |
有效长度 |
L |
251 |
315 |
400 |
600 |
900 |
||
|
全长 |
L’ |
315 |
380 |
465 |
665 |
970 |
|||
|
方头 |
a |
9.53 |
12.7 |
19.05 |
|||||
|
b |
11 |
14 |
15.4 |
20.5 |
|||||
|
扳头 |
R |
17 |
18.8 |
20 |
22.5 |
25.5 |
|||
|
h |
29 |
32 |
33.5 |
38.4 |
39.9 |
44.5 |
46.5 |
||
|
本体 |
m |
28 |
35 |
38.6 |
|||||
|
n |
12.2 |
15 |
16.1 |
||||||
|
d |
21.7 |
27.2 |
30 |
||||||
|
D |
34 |
21.7 |
34 |
21.7 |
27.2 |
40 |
|||
|
重量 [kg] |
0.65 |
0.7 |
1.2 |
1.8 |
3.1 |
||||
|
手柄 |
树脂手柄 |
滚花手柄 |
树脂手柄 |
滚花手柄 |
|||||
|
调整工具（选购件） |
No.930 |
No.314 |

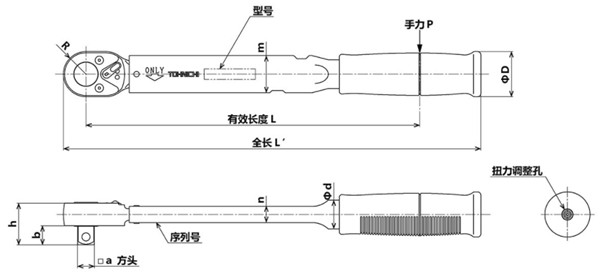

产品图片尺寸：

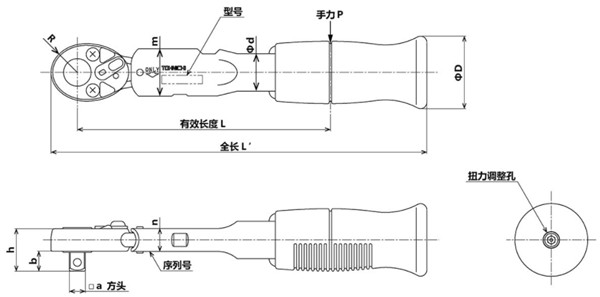

QSP1.5～12N4

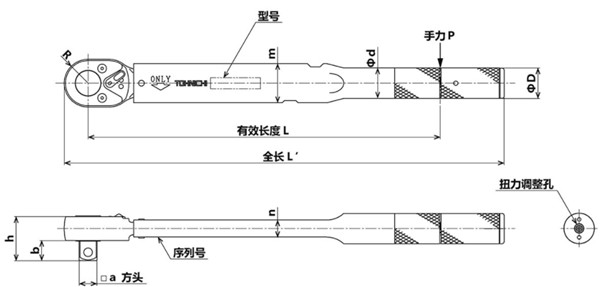

QSP25N3～140N3
