  • 东日直读式扭力扳手CEM20N3X10D
东日直读式扭力扳手CEM3

东日直读式扭力扳手CEM3,类型有CEM3/CEM3-G,型号有CEM100N3X15D、CEM20N3X10D和CEM850N3X32D,正在拧紧的螺丝检查、紧固用扭力扳手;醒目双显示器(LCD和LED);铝制材质坚固耐用;可以通过USB线输出保存的数据;带CE标记;适用于国际范围,包括欧盟地区。

全国热线

177-2792-5682

产品特点product feature
东日直读式扭力扳手CEM3

日本东日TOHNICHI直读式扭力扳手

东日直读式扭力扳手CEM3,类型有CEM3/CEM3-G,型号有CEM100N3X15D、CEM20N3X10D和CEM850N3X32D,正在拧紧的螺丝检查、紧固用扭力扳手;醒目双显示器(LCD和LED);铝制材质坚固耐用;可以通过USB线输出保存的数据;带CE标记;适用于国际范围,包括欧盟地区。

产品展示Product show

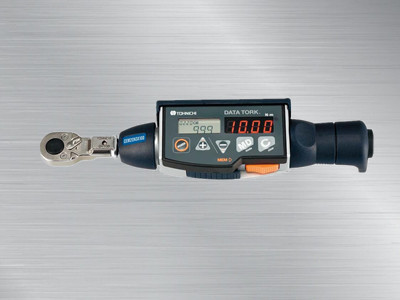

  • 东日直读式扭力扳手CEM100N3X15D东日直读式扭力扳手CEM100N3X15D

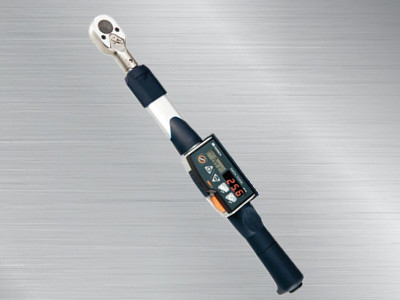

  • 东日直读式扭力扳手CEM100N3X15DEM100N3X15D扭力扳手

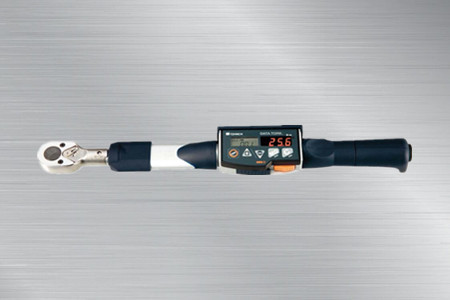

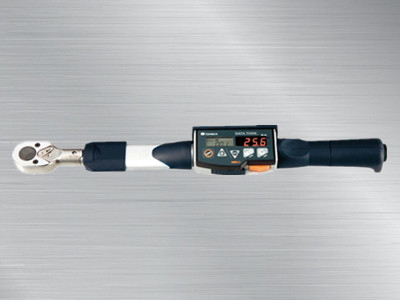

  • 东日直读式扭力扳手CEM20N3X10D东日直读式扭力扳手
产品参数Product Parameter

       产品特点:

    1.正在拧紧的螺丝检查、紧固用扭力扳手。

  2.LCD和LED双显示器提高了能见度。

  3.可以通过USB线输出保存的数据。

  4.铝制材质坚固耐用。

  5.带CE标记。

  6.不论是否存在色觉个体差异易于使用的设计(TohnichiUnified Design)

  7.适用于国际范围,包括欧盟地区。

  8.可以免费下载实现Excel(R)数据管理的数据输入工具“ExRv(Excel Receiver)”。※Excel(R)为微软公司的注册商标。

  9.东日交换头式扭力扳手可使用品种丰富、堪称世界第一的东日“交换头”。实现了最优化的作业环境。

  10.也可应对不确切性1%的,带JCSS校准证书的CEM50N3X12D~CEM850N3X32D。

        适用范围:

  适用于检查和紧固。

       规格:

       精度 ±1%

型号

CEM10N3X8D-G

CEM20N3X10D-G

CEM50N3X12D-G

CEM100N3X15D-G

扭矩范围[N・m]

最小~最大

2~10

4~20

10~50

20~100

1位数

0.01

0.02

0.05

0.1

扭矩范围[kgf・cm]

最小~最大

20~100

40~200

100~500

200~1000

1位数

0.1

0.2

0.5

1

扭矩范围[kgf・m]

最小~最大

0.2~1

0.4~2

1~5

2~10

1位数

0.001

0.002

0.005

0.01

扭矩范围[lbf・in]

最小~最大

20~90

36~180

100~440

200~880

1位数

0.1

0.2

0.5

1

扭矩范围[lbf・ft]

最小~最大

1.5~7.3

3~14.5

7.5~36

15~73

1位数

0.01

0.02

0.05

0.1

最大手力[N]

48.1

92.2

196.9

275.5

尺寸

有效长度(L)

208

217

254

363

[mm]

全长(L’)

212

214

282

384

扳头(d3)

8

10

12

15

重量[kg]

0.46

0.47

0.58

0.63

交换头

(SH、RH、QH、HH)

(SH、SH-N、RH、QH、DH、HH)

(SH、RH、QH、RQH、DH、HH)

(SH、RH、QH、RQH、DH、HH)

8D

10D

12D

15D


     精度 ±1%

型号

CEM200N3X19D-G

CEM360N3X22D-G

CEM500N3X22D-G

CEM850N3X32D-G

扭矩范围[N・m]

最小~最大

40~200

72~360

100~500

170~850

1位数

0.2

0.4

0.5

1

扭矩范围[kgf・cm]

最小~最大

400~2000

720~3600

1000~5000

-

1位数

2

4

5

-

扭矩范围[kgf・m]

最小~最大

4~20

7.2~36

10~50

17~85

1位数

0.02

0.04

0.05

0.1

扭矩范围[lbf・in]

最小~最大

360~1700

650~3100

890~4400

-

1位数

2

4

5

-

扭矩范围[lbf・ft]

最小~最大

30~150

52~260

73~360

124~620

1位数

0.2

0.4

0.5

1

最大手力[N]

428.3

498.6

549.5

608

尺寸[mm]

有效长度(L)

467

722

910

1398

全长(L’)

475

713

949

1387

扳头(d3)

19

22

32

重量[kg]

0.78

1.13

4

5.14

交换头

(SH、RH、QH、RQH、DH、HH)

(SH、RH、QH、RQH、DH、HH)

(SH、RH、QH)

19D

22D

32D


常用规格

显示器

7段LED 4行10mm

14段LCD 6行7mm

7段LED 4行3mm

电池寿命指示灯(4档)

判断LED灯 红色/蓝色

存储量

999条(M-2模式:99条数据)

通信功能

RS232C(2400-19200 bps)

USB接头对应串行输出

电源

镍氢充电电池

连续使用时间

充满电约20小时(充电1小时可使用8小时)

充电时间

约3.5小时

使用温度范围[℃]

0~40无冷凝

基本功能

峰值保持

带日期和时间的峰值数据存储器

自动存储/复位

紧固完成蜂鸣器

判断测量数据

自动归零设定

自动关机(3分钟)

时钟


产品尺寸图片

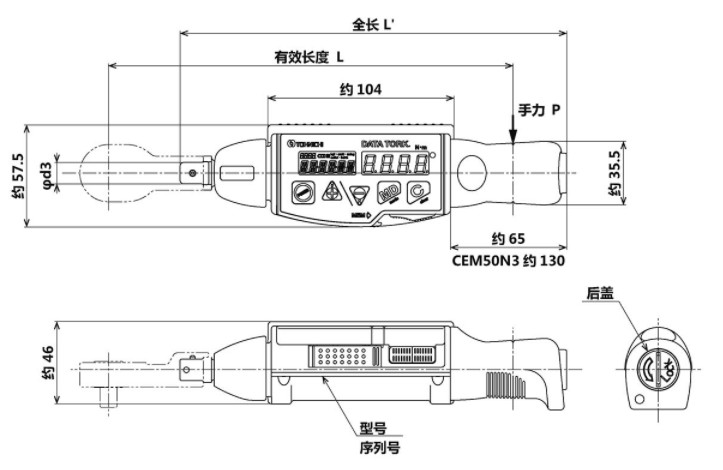

CEM10N3-G~50N3-G尺寸图

CEM10N3-G~50N3-G

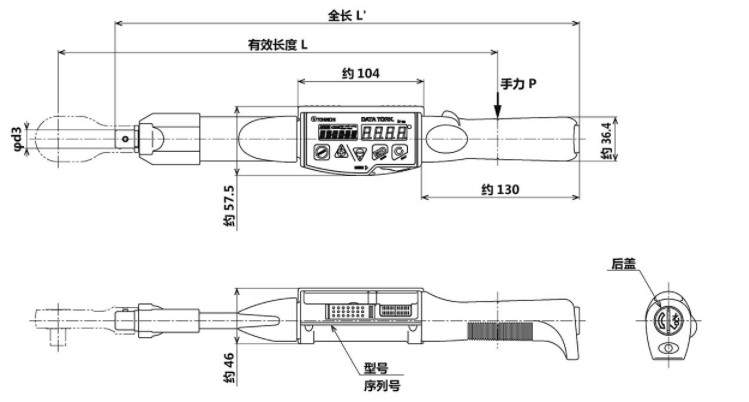

CEM100N3-G~360N3-G尺寸图

CEM100N3-G~360N3-G

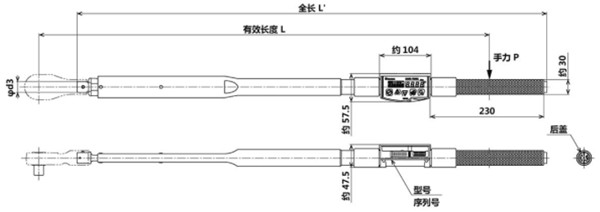

K$L1HIA(KU4%K[`(L[5$)CM

CEM500N3-G,850N3-G

 标准附件

 电池组(BP-5)/适合QH/充电器(BC-3-G)

 备注

 (注)交换头根部的详细尺寸,请咨询。
