  • 东日直读式扭力扳手T90N-S
东日直读式扭力扳手T-S

东日直读式扭力扳手T-S,常见型号为T90N-S、T180N-S 和T700N-S,双手柄刻度盘式扭力扳手,向螺栓施加稳定扭矩,适用于紧固和测定;带精确指针的刻度尺,可提供精确的扭矩值读数;由于变形量较小,相对于平板指针式扭力扳手,可以减轻操作人员的疲劳程度。

全国热线

177-2792-5682

产品特点product feature
东日直读式扭力扳手T-S

日本东日TOHNICHI直读式扭力扳手

东日直读式扭力扳手T-S,常见型号为T90N-S、T180N-S 和T700N-S,双手柄刻度盘式扭力扳手,向螺栓施加稳定扭矩,适用于紧固和测定;带精确指针的刻度尺,可提供精确的扭矩值读数;由于变形量较小,相对于平板指针式扭力扳手,可以减轻操作人员的疲劳程度。

产品展示Product show

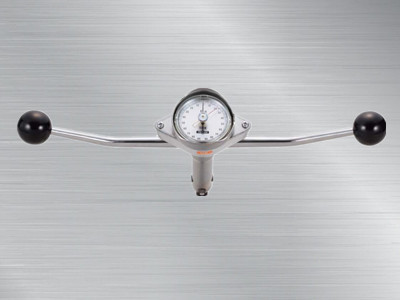

  • 东日直读式扭力扳手T180N-S东日直读式扭力扳手T180N-S

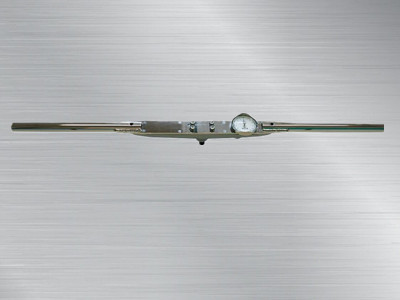

  • 东日直读式扭力扳手T700N-ST700N-S扭力扳手

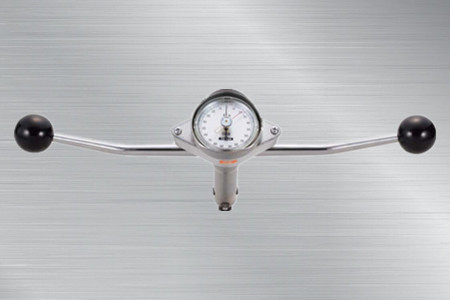

  • 东日直读式扭力扳手T90N-S东日直读式扭力扳手T90N-S
产品参数Product Parameter

       产品特点:

  1.T型手柄刻度盘式扭力扳手。

  2.重量轻,读取刻度容易,适用于检查。

  3.带精确指针的刻度尺,可提供精确的扭矩值读数。

  4.由于变形量较小,相对于平板指针式扭力扳手,可以减轻操作人员的疲劳程度

  5.T-S型号的标准附件包含记忆指针,便于读取记忆指针的最大值。

  6.由于使用双手或两个人施加负荷,所施加的力被抵消,可以轻松精确地进行测量或紧固。

  7.由于刻度盘可移动,可先将指针调至所需扭矩,然后当指针指向“0”时完成紧固。

        适用范围:

  适用于检查和紧固。

       规格:

       精度 ±3%

国际单位制型号

T23N-S

T45N-S

T90N-S

T180N-S

T700N-S

T1000N-S

T1400N-S

T2100N-S

T2800N-S

T4200N-S

扭矩范围[N·m]

最小~最大

3~23

5~45

10~90

20~180

70~700

100~1000

200~1400

200~2100

300~2800

500~4200

刻度

0.5

1

2

10

20

50

公制型号

230T-S

450T-S

900T-S

1800T-S

7000T-S

10000T-S

14000T-S

21000T-S

28000T-S

42000T-S

扭矩范围[kgf·cm/ kgf·m]

最小~最大

kgf·cm30~230

50~450

100~900

200~1800

kgf·m7~70

10~100

20~140

20~210

30~280

40~420

刻度

kgf·cm5

10

20

kgf·m1

2

5

美制型号

T200I-3AS

T400I-3AS

T65F-4AS

T130F-4AS

7000T-A-S

10000T-A-S

14000T-A-S

21000T-A-S

28000T-A-S

42000T-A-S

扭矩范围[lbf·in/ lbf·ft]

最小~最大

lbf·in20~200

50~400

lbf·ft10~65

20~130

50~500

50~700

100~1000

200~1500

200~2000

400~3000

刻度

lbf·in2

5

lbf·ft1

2

5

10

20

50

适用螺栓

钢制螺栓

M8

M10

M12(M14)

(M18)

(M27)

M30

(M33)

M36

(M39)M42

(M45)M48

(参考)

高压螺栓

(M7)

M8

M10

(M14)

M20

M24

(M27)

M30

(M33)

M36(M39)

最大手力P[N]

128

200

265

290

608

676

809

905

1015

1214

尺寸[mm]

有效长度(L)

180

225

340

620

1150

1480

1730

2320

2760

3460

全长(L’)

205

261

376

656

1300

1630

1880

2500

2960

3660

宽度(B)

61.2

91

94

104

高度(H)

127.5

141.5

163

182

101

117

123

130

144

161.3

方头(a)

9.53

12.7

19.05

25.4

38.1

方头(b)

11

15.5

20.5

26.5

42

本体(H1)

95

113

140.5

162.5

本体(M)

94

本体(N)

71

82

102.5

118.5

本体(d1)

16

21

本体(ℓ0)

1300

1630

1880

1200

1600

2000

本体(ℓ1)

143

144

156

158

165

本体(d0)

34

40

45

48.6

本体(d)

34

40

重量[kg]

0.41

0.53

0.8

1.2

4

4.8

6.2

10

15.5

21.5

刻度盘

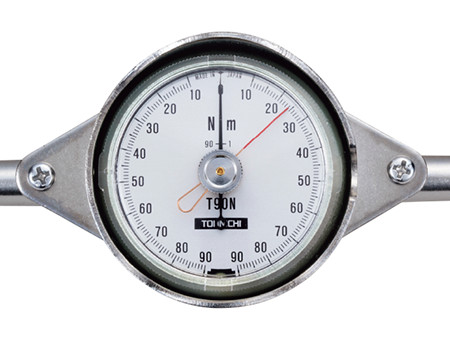

刻度盘(红色指针为记忆指针)

产品尺寸图片

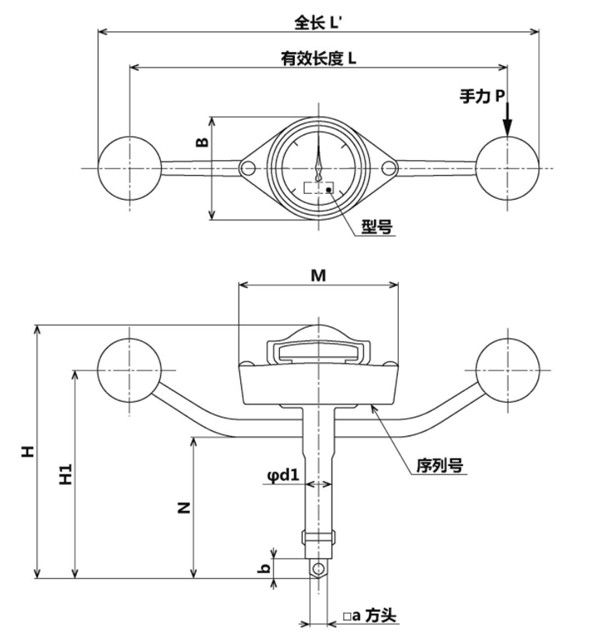

T23N-S~180N-S尺寸图

T23N-S~180N-S

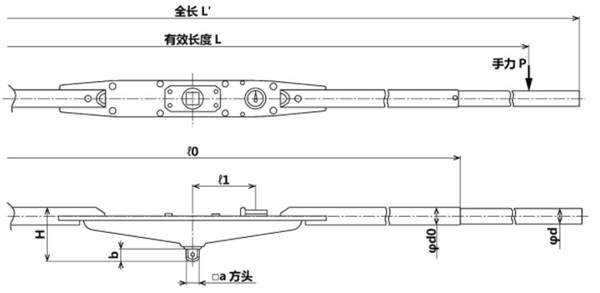

T700N-S~2100N-S尺寸图

T700N-S~2100N-S

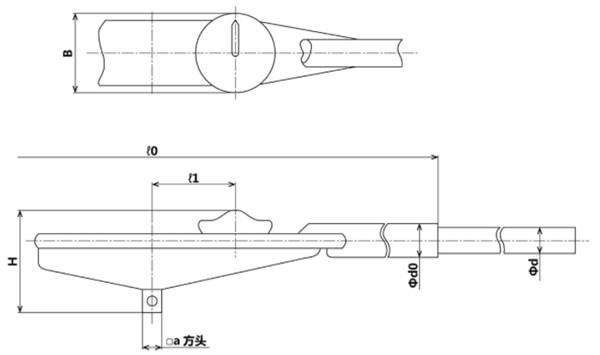

T2800N-S~4200N-S尺寸图

T2800N-S~4200N-S

     注意

  全长仅是本体的长度。此型号不能使用PH(管扳手头)型交换头。

  交换头根部的详细尺寸,请咨询。
