东日针盘式式扭力扳手F，常见型号F92N，全长400mm，简易直读指针式扭力扳手；重量轻，读取刻度容易，适用于检查；顺时针和逆时针双向均标有刻度，适用于加拧和回程扭矩检查法；独特的造型设计，可在无摩擦状态下保持内力平稳，有助于提高耐久性；F型号的手柄设计符合手部结构形状，可防止打滑。
177-2781-6361
东日针盘式扭力扳手F，常见型号F92N，全长400mm，简易直读指针式扭力扳手；重量轻，读取刻度容易，适用于检查；顺时针和逆时针双向均标有刻度，适用于加拧和回程扭矩检查法；独特的造型设计，可在无摩擦状态下保持内力平稳，有助于提高耐久性；F型号的手柄设计符合手部结构形状，可防止打滑。
东日针盘式扭力扳手F92N"
F92N扭力扳手
东日针盘式扭力扳手
产品特点：
1.传统型扭力扳手。
2.简易直读指针式扭力扳手。
3.重量轻，读取刻度容易，适用于检查。
4.顺时针和逆时针双向均标有刻度，适用于加拧和回程扭矩检查法。
5.独特的造型设计，可在无摩擦状态下保持内力平稳，有助于提高耐久性。
6.F型号的手柄设计符合手部结构形状，可防止打滑。
适用范围:
适用于检查和紧固。
规格：
精度 ±3%
|
国际单位制型号 |
SF40CN |
SF70CN |
SF1.5N |
SF3N |
SF6N |
SF12N |
F23N |
F46N |
|
|
扭矩范围［N·m］ |
最小～最大 |
cN·m8～40 |
10～70 |
N·m0.2～1.5 |
0.5～3 |
0.6～6 |
2～12 |
3～23 |
5～46 |
|
刻度 |
cN·m2 |
N·m0.05 |
0.1 |
0.2 |
0.5 |
1 |
|||
|
公制型号 |
4SF |
7SF |
15SF |
30SF |
60SF |
120SF |
230F |
460F |
|
|
扭矩范围［kgf·cm/ kgf·m］ |
最小～最大 |
kgf·cm0.8～4 |
1～7 |
2～15 |
5～30 |
6～60 |
20～120 |
30～230 |
50～460 |
|
刻度 |
kgf·cm0.2 |
0.5 |
1 |
2 |
5 |
10 |
|||
|
美制型号 |
4SF-A |
7SF-A |
15SF-A |
30SF-A |
60SF-A |
120SF-A |
230F-A |
460F-A |
|
|
扭矩范围［lbf·in/ lbf·ft］ |
最小～最大 |
lbf·in0～3.4 |
0～6 |
0～13 |
0～26 |
0～50 |
0～100 |
0～200 |
0～400 |
|
刻度 |
lbf·in0.2 |
0.5 |
1 |
2 |
5 |
10 |
|||
|
适用螺栓 |
钢制螺栓 |
M2（M2.2） |
M2.5、M3 |
（M3.5） |
M4（M4.5） |
M5、M6 |
（M7） |
M8 |
M10 |
|
（参考） |
高压螺栓 |
（M1.8）M2 |
（M2.2）M2.5 |
M3（M3.5） |
M4 |
M4（M4.5） |
M5、M6 |
（M7） |
M8 |
|
最大手力P［N］ |
4.1 |
5.9 |
11.7 |
18.9 |
32.8 |
57.8 |
92.9 |
155 |
|
|
尺寸［mm］ |
有效长度（L） |
100 |
120 |
130 |
160 |
185 |
210 |
250 |
300 |
|
全长（L’） |
115 |
135 |
145 |
175 |
205 |
235 |
295 |
355 |
|
|
高度（M） |
24.2 |
26.2 |
28.2 |
30.2 |
47.5 |
50.5 |
60 |
65 |
|
|
宽度（B) |
50 |
54 |
56 |
74 |
84 |
90 |
104 |
||
|
刻度间隔（δ） |
20.4 |
22.4 |
26.7 |
31.9 |
34.8 |
38.7 |
|||
|
方头（a） |
6.35 |
9.53 |
|||||||
|
方头（b） |
7.5 |
11 |
|||||||
|
扳头（h） |
22.7 |
24.7 |
26.7 |
28.7 |
35.1 |
40.1 |
50.6 |
55.6 |
|
|
扳头（R） |
5 |
6 |
8 |
8.5 |
9.5 |
10.5 |
|||
|
钩形头（d） |
8 |
10 |
11 |
12 |
16 |
20 |
26 |
||
|
钩形头（ℓ） |
|
70 |
90 |
||||||
|
重量［kg］ |
0.04 |
0.05 |
0.07 |
0.09 |
0.2 |
0.25 |
0.4 |
0.6 |
精度 ±3%
|
国际单位制型号 |
F92N |
F130N |
F190N |
F280N |
F420N |
F560N |
F700N |
F850N |
F1000N |
|
|
扭矩范围［N·m］ |
最小～最大 |
10～92 |
20～130 |
30～190 |
50～280 |
70～420 |
100～560 |
100～700 |
100～850 |
100～1000 |
|
刻度 |
2 |
5 |
10 |
20 |
||||||
|
公制型号 |
920F |
1300F |
1900F |
2800F |
4200F |
5600F |
7000F |
8500F |
10000F |
|
|
扭矩范围［kgf·cm/ kgf·m］ |
最小～最大 |
100～920 |
200～1300 |
300～1900 |
kgf·m 5～28 |
7～42 |
kgf·cm1000～5600 |
1000～7000 |
kgf·m10～85 |
10～100 |
|
刻度 |
20 |
50 |
kgf·m 0.5 |
1 |
kgf·cm100 |
kgf·m |
||||
|
2 |
||||||||||
|
美制型号 |
920F-A |
1300F-A |
1900F-A |
2800F-A |
4200F-A |
5600F-A |
7000F-A |
8500F-A |
10000F-A |
|
|
扭矩范围［lbf·in/ lbf·ft］ |
最小～最大 |
lbf·ft10～66 |
10～95 |
25～135 |
30～200 |
30～300 |
50～400 |
50～500 |
60～600 |
70～700 |
|
刻度 |
lbf·ft2 |
5 |
10 |
20 |
||||||
|
适用螺栓 |
钢制螺栓 |
M12（M14） |
M16 |
（M18） |
M20 |
（M22） |
M24 |
（M27） |
M30 |
|
|
（参考） |
高压螺栓 |
M10 |
M12 |
（M14） |
M16 |
（M18） |
M20 |
（M22） |
M24 |
|
|
最大手力P［N］ |
269 |
345 |
450 |
564 |
568 |
677 |
680 |
686 |
||
|
尺寸［mm］ |
有效长度（L） |
345 |
380 |
425 |
500 |
750 |
840 |
1055 |
1285 |
1512 |
|
全长（L’） |
400 |
445 |
490 |
565 |
825 |
945 |
1175 |
1410 |
1640 |
|
|
高度（M） |
76 |
77.5 |
81 |
92 |
71 |
75 |
82.6 |
|||
|
宽度（B) |
110 |
115 |
120 |
130 |
152 |
|||||
|
刻度间隔（δ） |
42.5 |
44.2 |
49.3 |
50.5 |
51 |
62.5 |
||||
|
方头（a） |
12.7 |
19.05 |
25.4 |
|||||||
|
方头（b） |
14 |
20.5 |
26.5 |
|||||||
|
扳头（h） |
66 |
66.8 |
71.5 |
83.1 |
54 |
55.3 |
64.8 |
|||
|
扳头（R） |
12 |
13 |
14.5 |
17 |
23 |
60 |
||||
|
钩形头（d） |
26 |
30 |
38 |
|||||||
|
钩形头（ℓ） |
90 |
100 |
160 |
|||||||
|
重量［kg］ |
0.95 |
1.2 |
1.45 |
2.2 |
3.5 |
4 |
6 |
7.8 |
8.5 |

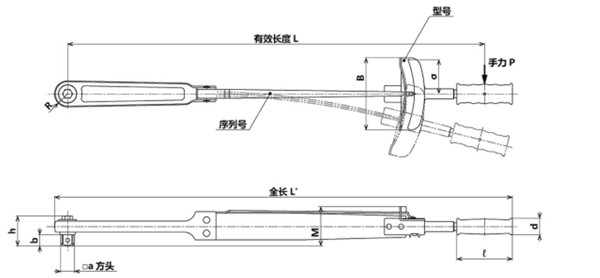

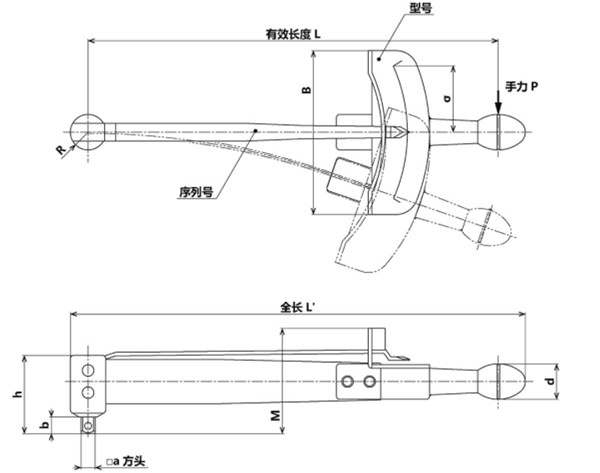

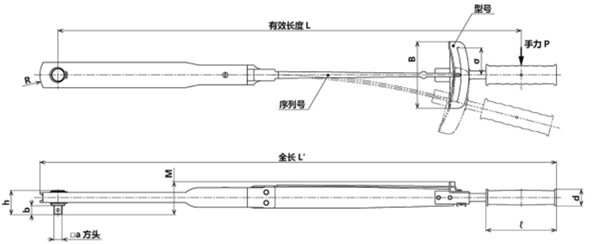

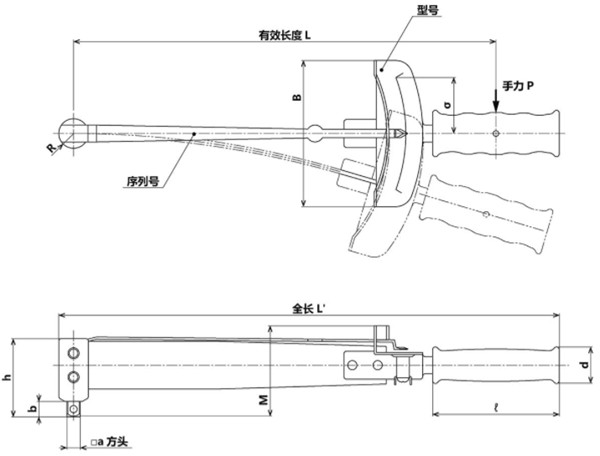

产品尺寸图片：
F23N～280N
F420N、560N
F700N～1000N
SF40CN～12N
注意
全长仅是本体的长度。此型号不能使用PH（管扳手头）型交换头。
交换头根部的详细尺寸，请咨询。
