  • 东日针盘式扭力扳手CF25NX10D
东日针盘式扭力扳手CF

东日针盘式扭力扳手CF,常见型号CF25NX10D,全长320mm,更换交换头可用于各种使用目的的指针式扭力扳手;可以使用约300种东日交换头;刻度对应左右两种扭矩,可以在增加紧固、回复扭矩检查时使用;CSF/CF型号的手柄设计符合手部结构形状,可防止打滑;独特的造型设计,可在无摩擦状态下保持内力平稳,有助于提高耐久性。

全国热线

177-2781-6361

产品特点product feature
东日针盘式扭力扳手CF

日本东日TOHNICHI直读式扭力扳手

东日针盘式扭力扳手CF,常见型号CF25NX10D,全长320mm,更换交换头可用于各种使用目的的指针式扭力扳手;可以使用约300种东日交换头;刻度对应左右两种扭矩,可以在增加紧固、回复扭矩检查时使用;CSF/CF型号的手柄设计符合手部结构形状,可防止打滑;独特的造型设计,可在无摩擦状态下保持内力平稳,有助于提高耐久性。

产品展示Product show

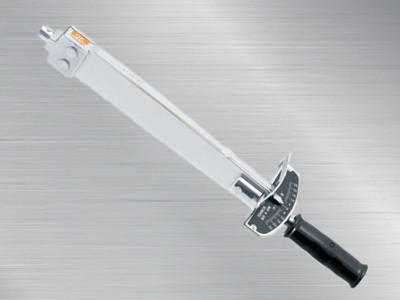

  • 东日针盘式扭力扳手CF25NX10D东日针盘式扭力扳手CF25NX10D"

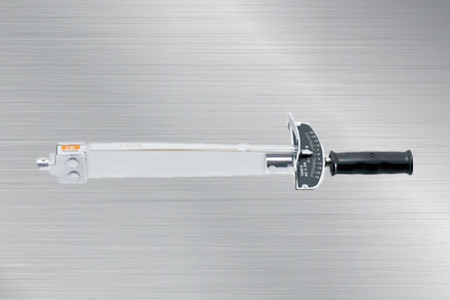

  • 东日针盘式扭力扳手CF25NX10D CF25NX10D扭力扳手
  • 东日针盘式扭力扳手CF25NX10D东日针盘式扭力扳手
产品参数Product Parameter

       产品特点:

  1.交换头式扭力扳手

  2.可以使用约300种东日交换头。

  3.刻度对应左右两种扭矩,可以在增加紧固、回复扭矩检查时使用。

  4.独特的造型设计,可在无摩擦状态下保持内力平稳,有助于提高耐久性。

  5.CSF/CF型号的手柄设计符合手部结构形状,可防止打滑。

  6.如有需要,CSF7N~230N型号也可选用记忆指针式。

        适用范围:

  适用于检查和紧固。

       规格:

       精度 ±3%

国际单位制型号

CSF7NX8D

CSF14NX8D

CF25NX10D

CF50NX12D

CF100NX15D

扭矩范围[N·m]

最小~最大

1~7

2~14

5~25

10~50

10~100

刻度

0.2

0.5

1

2

公制型号

70CSF

140CSF

250CF

500CF

1000CF

扭矩范围[kgf·cm/kgf·m]

最小~最大

Kgf·cm10~70

20~140

50~250

100~500

100~1000

刻度

Kgf·cm2

5

10

20

美制型号

70CSF-A

140CSF-A

250CF-A

500CF-A

1000CF-A

扭矩范围[lbf·in/lbf·ft]

最小~最大

lbf·in10~60

20~120

40~220

80~420

lbf·ft6~70

刻度

lbf·in2

5

10

20

lbf·ft2

适用螺栓

钢制螺栓

M5、M6

(M7)

M8

M10

M12(M14)

(参考)

高压螺栓

M4 (M4.5)

M5、M6

(M7)

M8

M10

最大手力[N]

30

55

80

135

230

尺寸[mm]

有效长度(L)

235

260

315

375

435

全长(L')

220

250

320

380

435

高度(M)

34

36

41

45

52

宽度(B)

74

84

90

104

110

扳头(3)

9

11

13

16

扳头(d3)

8

10

12

15

扳头(d4)

2.5

3

4

本体(h)

21.8

25.8

31.8

35.8

42.2

本体(h1)

6

15

17

20

本体(R)

70

90

本体(m)

Ф16

25

33

本体(n)

20

26

重量[kg]

0.2

0.25

0.4

0.6

1

交换头

(SH、RH、QH、HH)

(SH、SH-N、RH、QH、DH、HH)

(SH、RH、QH、RQH、DH、HH)

(SH、RH、QH、RQH、DH、HH)

8D

10D

12D

15D

精度 ±3%

国际单位制型号

CF150NX19D

CF230NX22D

CF420NX22D

CF850NX32D

扭矩范围[N·m]

最小~最大

20~150

30~230

70~420

100~850

刻度

5

10

20

公制型号

1500CF

2300CF

4200CF

8500CF

扭矩范围[kgf·cm/kgf·m]

最小~最大

200~1500

Kgf·m3~23

7~42

42~85

刻度

50

Kgf·m0.5

1

2

美制型号

1500CF-A

2300CF-A

4200CF-A

8500CF-A

扭矩范围[lbf·in/lbf·ft]

最小~最大

15~110

20~160

30~300

60~600

刻度

5

20

适用螺栓

钢制螺栓

M16

(M18)

M24

M30

(参考)

高压螺栓

M12

(M14)

M20

M24

最大手力[N]

310

420

570

670

尺寸[mm]

有效长度(L)

490

555

750

1310

全长(L')

480

530

725

1260

高度(M)

53

56

60

宽度(B)

115

120

130

152

扳头(3)

20

23

33

扳头(d3)

19

22

32

扳头(d4)

4

5

6

本体(h)

44.6

50.8

本体(h1)

21

22

24

本体(R)

100

160

本体(m)

38

48

本体(n)

30

38

重量[kg]

1.3

1.6

3.1

7.1

交换头

(SH、RH、QH、RQH、DH、HH)

(SH、RH、QH、RQH、DH、HH)

(SH、RH、QH)

19D

22D

32D

   产品尺寸图片

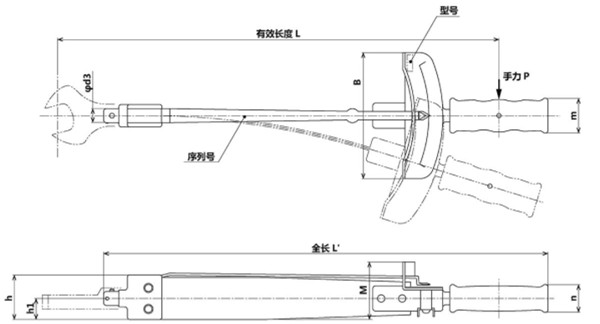

   CF25N~420N尺寸图

CF25N~420N

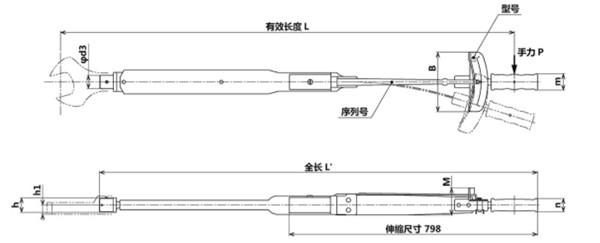

CF850N尺寸图

CF850N

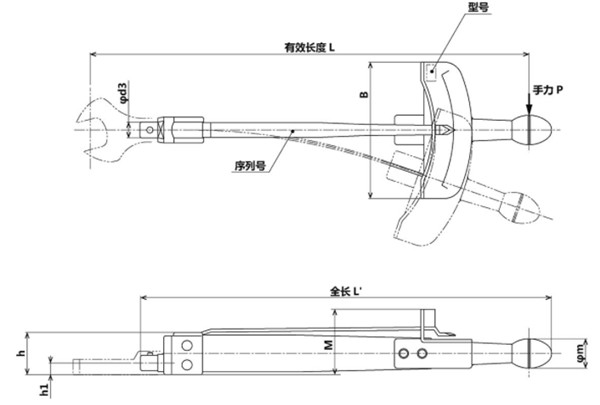

CSF7N、CSF14N尺寸图

CSF7N、CSF14N

     注意

  全长仅是本体的长度。此型号不能使用PH(管扳手头)型交换头。
