  • 东日针盘式扭力扳手FR2800N
东日针盘式扭力扳手FR

东日针盘式扭力扳手FR,常见型号FR2800N,全长1292mm,F型号系列适用于大尺寸的螺栓;直读指针式扭力扳手,顺时针和逆时针方向均标有刻度;独特的造型设计,可在无摩擦状态下保持内力平稳,有助于提高耐久性;FR型号的标准附件包含记忆指针;宽量程指针式扭力扳手。

全国热线

177-2792-5682

产品特点product feature
东日针盘式扭力扳手FR

日本东日TOHNICHI直读式扭力扳手

东日针盘式扭力扳手FR,常见型号FR2800N,全长1292mm,F型号系列适用于大尺寸的螺栓;直读指针式扭力扳手,顺时针和逆时针方向均标有刻度;独特的造型设计,可在无摩擦状态下保持内力平稳,有助于提高耐久性;FR型号的标准附件包含记忆指针;宽量程指针式扭力扳手。

产品展示Product show

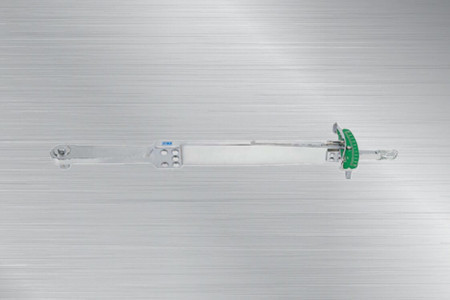

  • 东日针盘式扭力扳手FR2800N东日针盘式扭力扳手FR2800N"

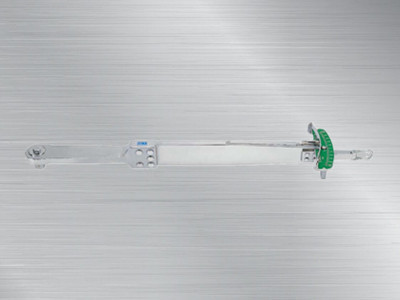

  • 东日针盘式扭力扳手FR2800N FR2800N扭力扳手

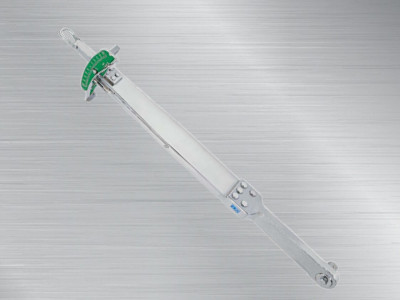

  • 东日针盘式扭力扳手FR2800N东日针盘式扭力扳手
产品参数Product Parameter

       产品特点:

  1.F型号系列适用于大尺寸的螺栓。

  2.直读指针式扭力扳手,顺时针和逆时针方向均标有刻度。

  3.独特的造型设计,可在无摩擦状态下保持内力平稳,有助于提高耐久性。

  4.FR型号的标准附件包含记忆指针。

  5.通过杆杠式绞盘、手扳葫芦等机械施力型扭力扳手。

  6.FR型号的标准附件包含记忆指针。

        适用范围:

  检查或紧固大尺寸的螺栓。

       规格:

       精度 ±3%

国际单位制型号

FR1050N

FR1400N

FR2100N

FR2800N

FR4200N

FR6000N

扭矩范围[N·m]

最小~最大

100~1050

200~1400

300~2100

300~2800

400~4200

600~6000

刻度

20

50

100

公制型号

10500FR

14000FR

21000FR

28000FR

42000FR

60000FR

扭矩范围[kgf·m]

最小~最大

10~105

20~140

30~210

30~280

40~420

60~600

刻度

2

5

10

美制型号

10500FR-A

14000FR-A

21000FR-A

28000FR-A

42000FR-A

60000FR-A

扭矩范围[lbf·ft]

最小~最大

100~750

100~1000

200~1500

200~2000

300~3000

400~4300

刻度

20

50

适用螺栓

钢制螺栓

M30

(M33)

M33

(M39)M42

M45、M48

(M52)

(参考)

高压螺栓

M24

(M27)

M30

(M33)

M36(M39)

M42(M45)

最大手力P[N]

1340

1510

1940

2320

3050

3960

尺寸[mm]

有效长度

L

797

940

1100

1240

1400

1540

全长

L’

835

981

1148

1292

1460

1624

高度

M

90.5

93.5

95.5

117

126

131

宽度

B

160

180

190

216

220

236

刻度间隔

δ

66.3

71.3

81.6

87.7

91.8

96.7

方头

a

25.4

38.1

b

26.5

42

扳头

h

57.5

59.5

63.5

83

90

R

30

33

40

42

50

57

钩形头

d

20

24

31

45

65

63

重量[kg]

8

11.5

14.5

20

28

30

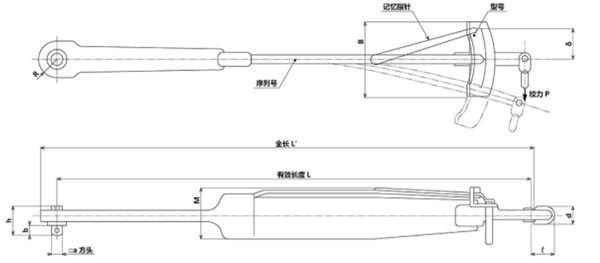

   产品尺寸图片

   FR1050N~6000N尺寸图

FR1050N~6000N

     注意

  套筒要使用通孔套筒。
