  • 孔径自动测量及评定系统
孔径自动测量及评定系统

孔径自动测量及评定系统,又称为双母线测量仪,两瓣式测量系统,对各种工件内孔进行测量如:圆柱孔圆锥孔、针阀体、柱塞套、出油阀座、液压泵、环规以及精密孔类零件的(锥度、平行度等)几何形状及截面尺寸、测量过程中自动定位、自动测量、手工上下料,在操作方面大大减轻了劳动强度,使用效率和功能上大大优于传统的手段。

全国热线

177-2792-5682

产品特点product feature
孔径自动测量及评定系统

孔径自动测量及评定系统

孔径自动测量及评定系统,又称为双母线测量仪,两瓣式测量系统,对各种工件内孔进行测量如:圆柱孔圆锥孔、针阀体、柱塞套、出油阀座、液压泵、环规以及精密孔类零件的(锥度、平行度等)几何形状及截面尺寸、测量过程中自动定位、自动测量、手工上下料,在操作方面大大减轻了劳动强度,使用效率和功能上大大优于传统的手段。

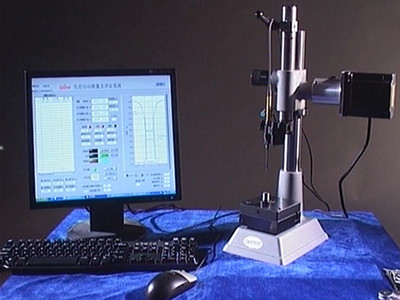

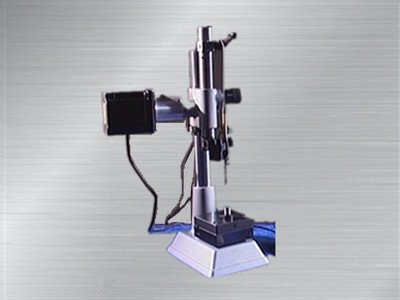

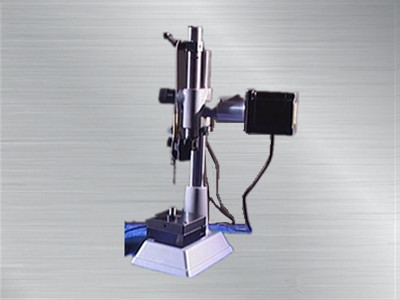

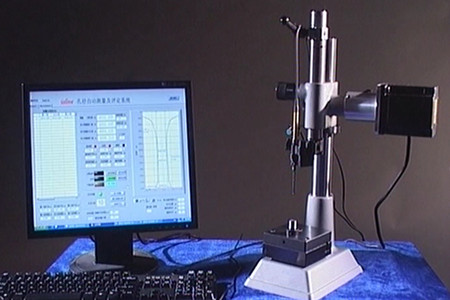

产品展示Product show
  • 孔径自动测量及评定系统孔径自动测量
  • 孔径自动测量及评定系统孔径自动测量及评定系统
  • 孔径自动测量及评定系统孔径自动测量及评定系统
产品参数Product Parameter

    产品特性:

      1.可以测量孔径最大最小值、定点值、锥度、平行度、直线度。

  2.可检测简形孔、钟形孔、香蕉孔、菱形孔、椭圆孔。

  3.绘制孔内两侧母线的误差曲线。

  4.绘制孔截面的误差形状。

  5.对被测孔径任意截面尺寸、深度实时查看分析。

  6.可记录数据进行数据统计与数据处理。

  7.可设置数据。

  技术参数

      测量范围:中0.47-中41.1mm。

  测量深度: 0-130mm (特殊要求可加大范围)。

  重复性: ≤0.0001 mm (36) 。

  分辨率: 0.00001 mm。

  测量效率: 7秒/件(根据孔深度)。

  电源: 220V 50Hz。

  测量数据统计与分析功能


        数据设置:

  仪器具备中英文菜单提示、操作简单方便,可方便地预置被测量工件的直径、测量深度范围、截面、上限公差、下限公差以及分组值、数字显示测量值、显示孔的实际图形、超差时声光报警提示。

  数据统计及处理:

  该仪器具备记忆功能,自动记忆所测参数及测量情况,用户可根据需要随时对测量状况进行评定、数据进行统计、分析、存档。

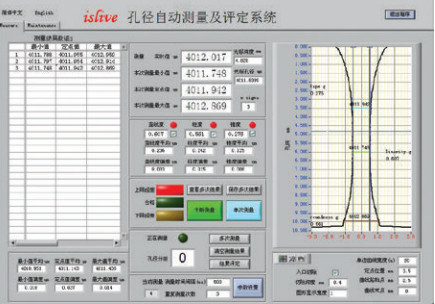

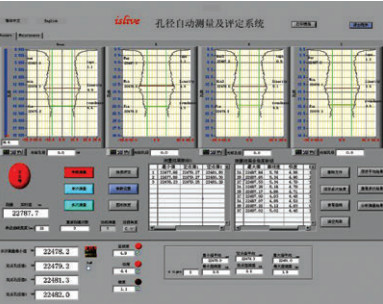

        测量数据实例图:

      1

2
