  • 两瓣式测量系统配件
两瓣式测量系统配件

两瓣式测量系统,两瓣式测量系统,用于测量孔直径。采用模块化设计,使用附加附件可以测量大多数种类的孔。此量仪可以对产品进行分组控制,适用于实验室。由于量仪有多种不同类型,因此可以测量各种孔,如盲孔、槽宽等。

全国热线

177-2792-5682

产品特点product feature
两瓣式测量系统配件

两瓣式测量系统

两瓣式测量系统,两瓣式测量系统,用于测量孔直径。采用模块化设计,使用附加附件可以测量大多数种类的孔。此量仪可以对产品进行分组控制,适用于实验室。由于量仪有多种不同类型,因此可以测量各种孔,如盲孔、槽宽等。



产品展示Product show
  • 两瓣式测量系统配件手柄
  • 两瓣式测量系统配件转角
  • 两瓣式测量系统配件延长杆
产品参数Product Parameter

    两瓣式测量系统配件:

        手柄

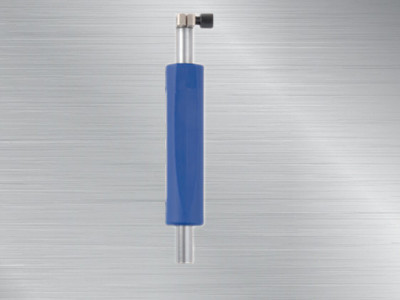

  标准手柄-11401M-51:

  全长51mm的短手柄,具有隔热功能。


      手柄1

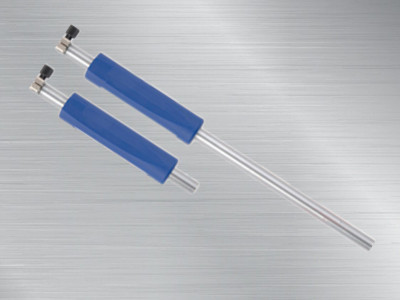

  加长手柄-11401M6-150/200/290:

  外径为10mm,全长分别可达142,192,282mm, 具有隔热功能。


手柄2

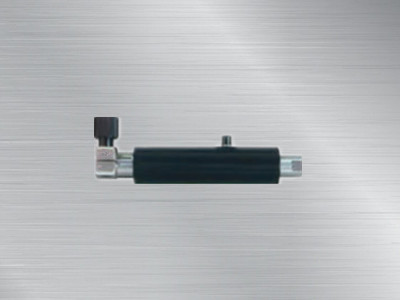

       可收缩指示表手柄-11401MR-73:

  全长73mm,具有测力收缩功能,适合测量表面怕划伤工件,具有隔热功能。


     手柄3

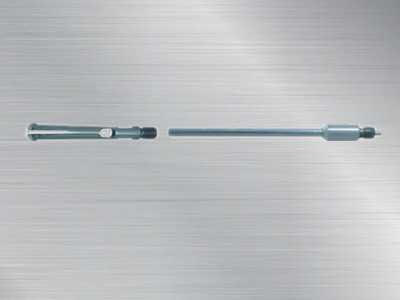

   延长杆

  采用热膨胀系数低的材料制作,对于温度的影响极小。直径8.3-41.1的孔,测量深度可达几米。延长杆按不同的外径尺寸如下分类:

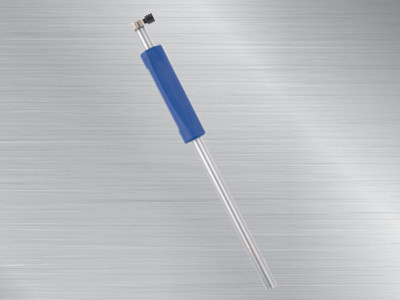

  标准延长杆-1140202:

  外径为8mm,供8.2mm以上的深孔径使用。

     延长杆

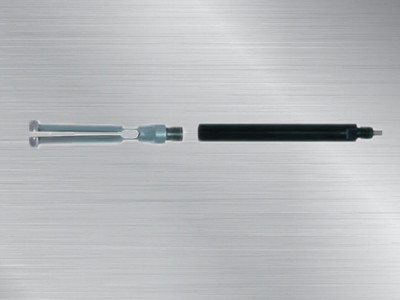

  外径10延长杆-1140205:

  外径为10mm,主要用于大直径,或者深孔测量,适合与内径表式测量系统配合使用。


延长杆5


  深孔延长杆-1140201:

  外径分为2mm,2.5mm, 4mm 三种。用于小孔深孔测量。



长度(mm)

20

30

40

50

64

125

250

500

螺纹连接

外径2.0

-

-

-

-

M1.7x0.25

外径2.5

-

-

-

-

M2.3x0.25

外径4.0

25

35

-

M3.5x0.35

外径7.8

M6.0x0.75

外径8.0

M6.0x0.75

外径10

-

-

-

-

-

-

M6.0x0.75

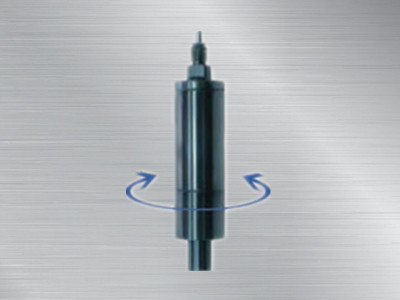

     可旋转延长杆-1140204R06:


  旋转此附件,显示表相对静止,可以检查工件的不圆度。适合配合大台架使用。


延长杆6

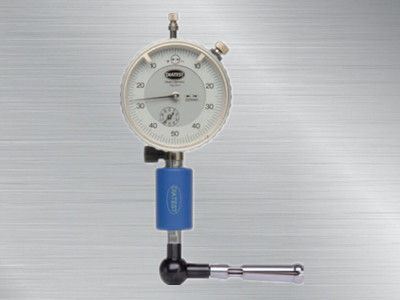

    转角

  当测量空间有限时,例如工件加工过程中,需要查看内径情况,而此时机床留出的空隙不足以将量仪伸入时,可增加此转角附件,达到在小空间内测量内径的要求。


转角7

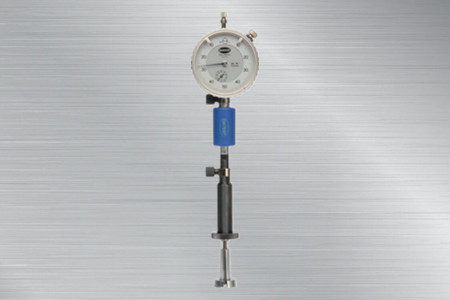

  深度限位块

  当需要测量某一深度的直径时,可增加此附件,利用工件的端面进行定位。无需摇摆量仪即可快速测量孔径。按限位盘的外径分为24mm, 45mm,60mm三种,需要配合1140202延长杆一起使用。


深度限位块8

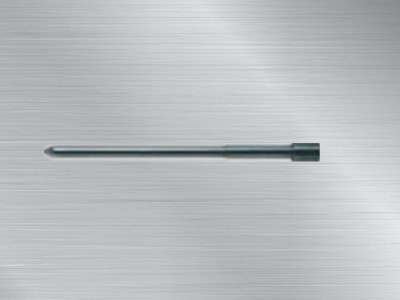

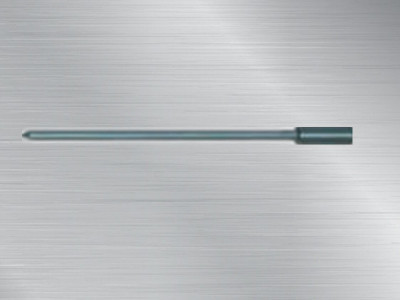

    测针

  钢或硬质合金制成,具有-定角度,保持1:1比例传递,将直径变化传递给显示部分。

     测针9

测针10

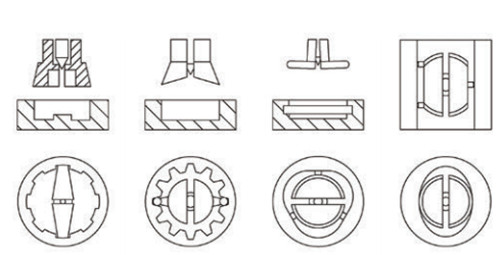

         特殊测头图一以下测头制作需要图纸进行询价。

特殊测头图
