  • 内齿棒间距测量系统
内齿棒间距测量系统

内齿棒间距测量系统,内外齿轮测量系统,改变了传统量棒和千分尺的测量方法。用测球代替量棒,减少齿形、齿向以及齿轮锥度带来的误差:用两瓣式测头代替千分尺,消除人为因素的影响。

全国热线

177-2781-6361

产品特点product feature
内齿棒间距测量系统

内外齿轮测量系统

内齿棒间距测量系统,内外齿轮测量系统,改变了传统量棒和千分尺的测量方法。用测球代替量棒,减少齿形、齿向以及齿轮锥度带来的误差:用两瓣式测头代替千分尺,消除人为因素的影响。令检测分度圆直径的工作变得快捷精准,容易操作。



产品展示Product show

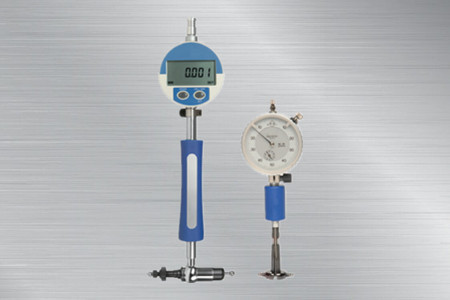

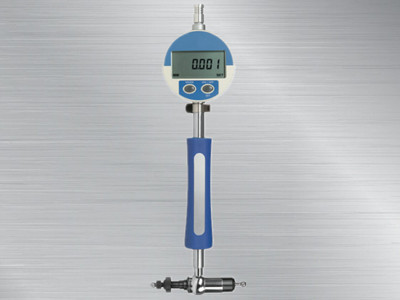

  • 内齿棒间距测量系统内齿棒间距测量系统

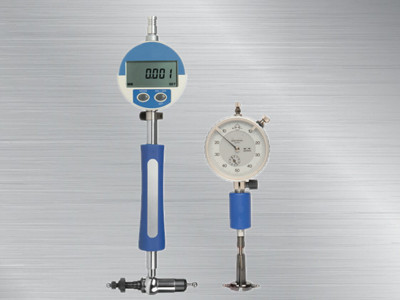

  • 内齿棒间距测量系统内齿棒间距测量系统

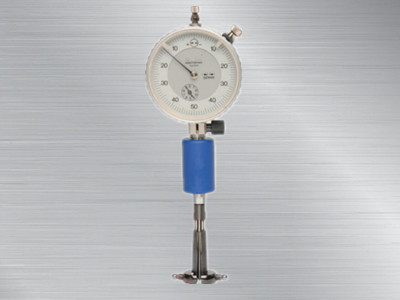

  • 内齿棒间距测量系统内齿棒间距测量系统
产品参数Product Parameter

      产品特点:

  测量方法:比较法测量,需要校准件。

  测头:

  两瓣式(Mi=3.5-26.1 mm)。

  内径表式(Mi=26.1-333.0mm)。

  测球:钨钢,直径公差士0.001mm。

  测力:测力恒定。

  测针:钢或硬质合金制成,具有一定锥度,保持1:1比例传递,将直径变化传递给显示部分。

  手柄:多种手柄选择,均具有隔热的特点,可减少温度对测量值的影响。

  校对规:按图加工。
  附件:转角,深度延长杆,浮动夹头,深度挡块等。

  显示:显示装置连接孔径为φ8h6,可连接指针表、数显表、传感器等。

  测量深度:可达3000mm

        技术参数:



型号

测量范围(mm

测头型式

050101

Φ3.5-9.6

两瓣式:测球不可换

050102

Φ93-14.6

两瓣式:测球(短测球)可换

050102

Φ14.5-26.1

两瓣式:测球可换

050103

Φ26.0-130.0

内径表式:测球可换

050103

Φ48.5-333.0

内径表式:测球可换

   示意图:

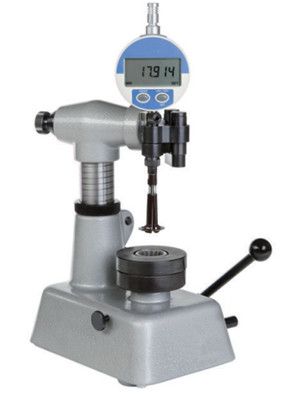

示意图1

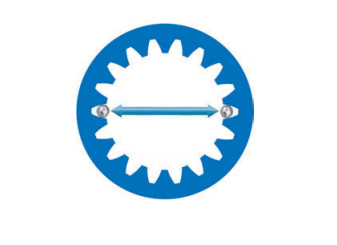

示意图2
