  • 本东日标记扭力扳手MCSP50NX15D
日本东日标记扭力扳手MCSP

日本东日标记扭力扳手MCSP,常见型号为MCSP50NX15D,一旦达到设定扭矩,预置开口交换头式标记扭力扳手MCSP就会自动在螺母(螺栓)侧面角部进行标记;不会出现以往在“用扭力扳手紧固”→“用笔标记”操作中发生的“只作标记忘记紧固”这样的事情;使用的是一次性标记工具,不需要补充墨水。一支标记工具大约可标记2000次。标记工具的交换简单,也可进行上下方向的标记。

全国热线

177-2781-6361

产品特点product feature
日本东日标记扭力扳手MCSP

日本东日TOHNICHI防错型扭力扳手

日本东日标记扭力扳手MCSP,常见型号为MCSP50NX15D,一旦达到设定扭矩,预置开口交换头式标记扭力扳手MCSP就会自动在螺母(螺栓)侧面角部进行标记;不会出现以往在“用扭力扳手紧固”→“用笔标记”操作中发生的“只作标记忘记紧固”这样的事情;使用的是一次性标记工具,不需要补充墨水。一支标记工具大约可标记2000次。标记工具的交换简单,也可进行上下方向的标记。

产品展示Product show

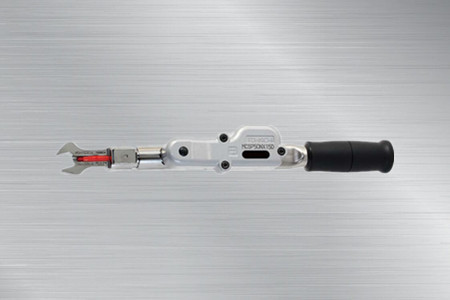

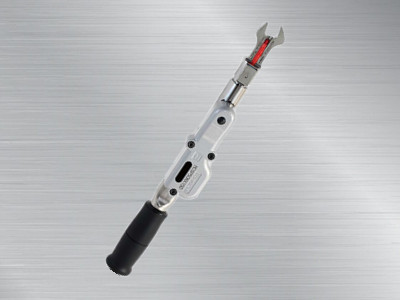

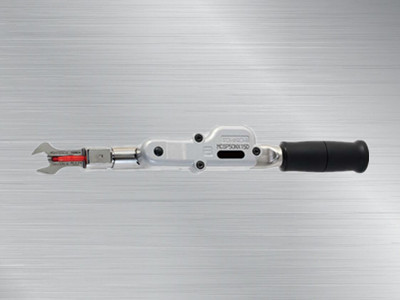

  • 日本东日标记扭力扳手MCSP50NX15D日本东日标记扭力扳手MCSP50NX15D
  • 日本东日标记扭力扳手MCSP50NX15DMCSP50NX15D扭力扳手
  • 日本东日标记扭力扳手MCSP50NX15D日本东日标记扭力扳手
产品参数Product Parameter

       产品特点:



  1.一旦达到设定扭矩,预置开口交换头式标记扭力扳手MCSP就会自动在螺母(螺栓)侧面角部进行标记。

  2.不会出现以往在“用扭力扳手紧固”→“用笔标记”操作中发生的“只作标记忘记紧固”这样的事情。

  3.预置式最适合相同扭矩的重复紧固作业。

  4.MCSP系列的扭力扳手本体有3种,紧固扭矩范围可对应10到140N?m。

  5.MCSP系列的专用交换头“MSH15D系列”有14种,其中包括可处理对边宽度W12-32mm的螺母(螺栓)的开口交换头。

  6.MSH15D系列的外形相比普通的开口交换头“SH系列”更小巧,因此在很狭窄的地方也能进行标记。

  7.使用的是一次性标记工具,不需要补充墨水。一支标记工具大约可标记2000次。标记工具的交换简单,也可进行上下方向的标记。

  8.可以订购标记内六角螺栓(带帽螺钉)的特殊交换头。

    适用范围
  1.螺母的扭矩管理。

  2.防止忘记紧固(防错式)。

  3.油压/空压的管道紧固。

  4.电机/通信仪器/电气设备/空调/煤气等的工程。

       规格:   MCSP 精度±3%

型号

MCSP50N X 15D

MCSP100N X 15D

MCSP140N X 15D

扭力调整范围[N・m]

最小 ~ 最大

10~50

20~100

30~140

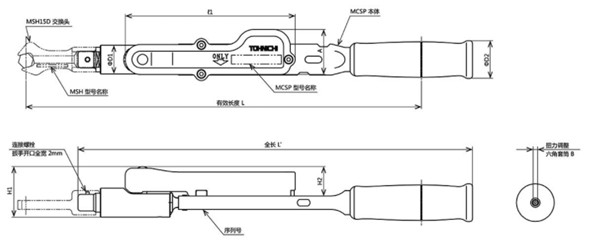

尺寸[mm]

全长约

L'

282

355

418.5

有效长度

L

283

356

419.5

本体

ℓ1

163.5

195.5

A

40.6

ΦD1

23

26

ΦD2

34

H1

43.6

45.6

H2

21.5

B

4

最大手力 [N]

177

281

334

MSH 交换头尺寸

MSH15D

重量约[kg]

0.65

1 . 1

1

     MCSP 交换头

型号 [本体 X 尺寸 W]

MSH15D X 12

MSH15D X 13

MSH15D X 14

MSH15D X 16

Tmax [N・m]

30

40

外部全宽 [mm]

30

31

32

35

厚度 [mm]

8

重量约 [g]

82

83

84.5

95

适用的标记工具末端

1671 银色

型号 [本体 X 尺寸 W]

MSH15D X 17

MSH15D X 18

MSH15D X 19

MSH15D X 21

Tmax [N・m]

55

75

外部全宽 [mm]

38

39

44

厚度 [mm]

9

10

重量约 [g]

106.5

108

115

123

适用的标记工具末端

1671 银色

1672 黑色

型号 [本体 X 尺寸 W]

MSH15D X 22

MSH15D X 24

MSH15D X 26

MSH15D X 27

Tmax [N・m]

75

100

外部全宽 [mm]

44

46

50

51

厚度 [mm]

11

12

重量约 [g]

132.5

132

152.5

150.5

适用的标记工具末端

1672 黑色

1673 金色


型号 [本体 X 尺寸 W]

MSH15D X 30

MSH15D X 32

Tmax [N・m]

140

外部全宽 [mm]

58

60

厚度 [mm]

13

重量约 [g]

192

194.5

适用的标记工具末端

1673 金色

标记工具末端

零件编号

1671

1672

1673

名称

银色标记工具末端

黑色标记工具末端

金色标记工具末端

适用的交换头尺寸

12~18mm

19~24mm

26~32mm

  MARKER



零件编号

1651

1652

1653

1654

名称

红色 MCSP 标记工具,

红色 MCSP 标记工具,

蓝色 MCSP 标记工具,

蓝色 MCSP 标记工具,

10件/包

100件/包

10件/包

100件/包

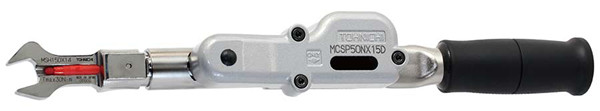

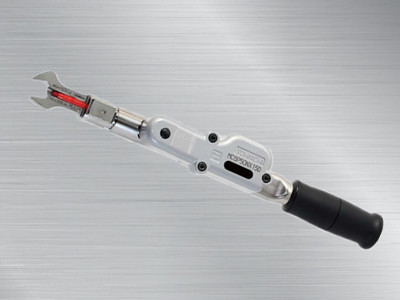

MCSP50NX15D.

在预置开口交换头式标记扭力扳手MCSP50NX15D上安装了专用交换头MSH15DX14和红色标记工具后的状态

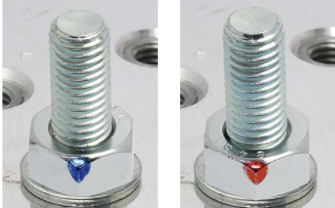

标记示例

标记示例

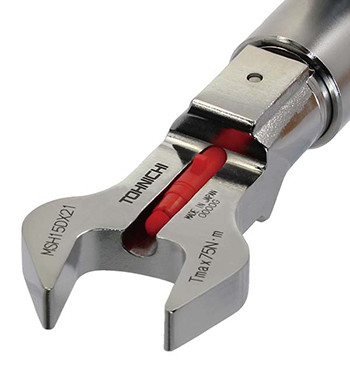

MCSP标记工具的扩大

MCSP标记工具的扩大




3

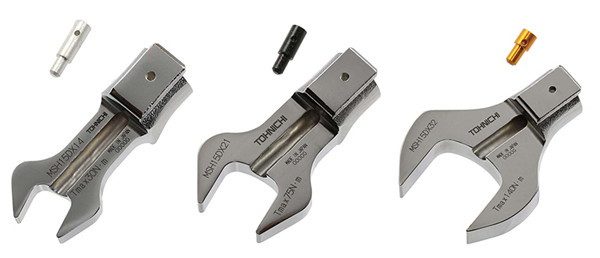

另售的专用交换头MSH15D系列附带专用的标记工具末端和附属螺母(用于将全机种共通的交换头固定在扭力扳手上)。
2

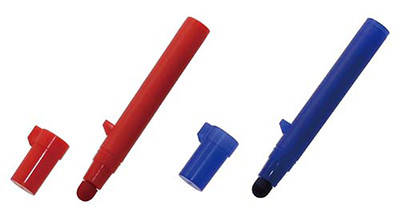

另售的MCSP标记工具(红色、蓝色)


4

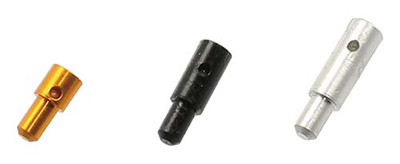

另售的标记工具末端(银色、黑色、金色)

5

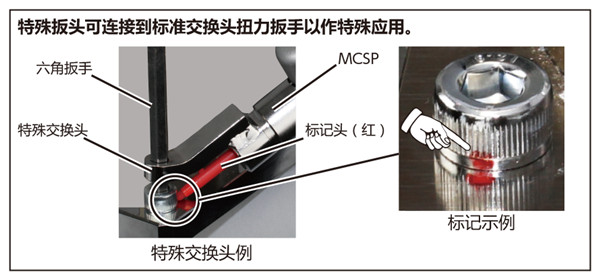

可以订购标记内六角螺栓(带帽螺钉)的特殊交换头。




          产品图片尺寸:

1573616378(1)

           注意:
   1.按下下部的“现货报价查询”按钮时,则显示T-FHP装载型号列表。MCSP系列需要使用专用的交换头“MSH系列”(另售),不能使用普通的“SH系列”。

  除了标准口宽尺寸以外,也可根据客户要求制作相应尺寸。

         标准附件

       交换头(另售)附带一个标记工具末端和一个附属螺栓。
