  • 日本东日防错型扭力螺丝刀MNTD
日本东日防错型扭力螺丝刀MNTD

日本东日防错型扭力螺丝刀MNTD,预置式非空转式标记防错型扭力螺丝刀,通过紧固完成后的标记,可防止忘记紧固,用一把螺丝刀就能完成“用扭力螺丝刀紧固”工作后“用笔标记”的作业,提高了生产性,与紧固完成时的空转冲击很小的LTD/NTD系列一样的非空转式(脱跳式)扭力螺丝刀。常见的型号有MNTD120CN、MNTD260CN、MNTD500CN。

全国热线

177-2792-5682

产品特点product feature

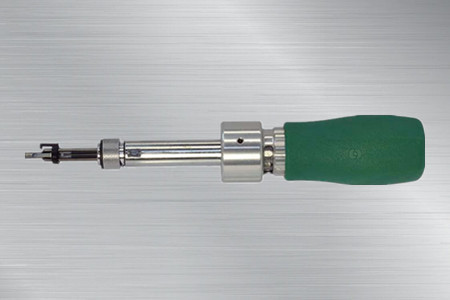

日本东日防错型扭力螺丝刀MNTD

日本东日tohnichi扭力螺丝刀

日本东日防错型扭力螺丝刀MNTD,预置式非空转式标记防错型扭力螺丝刀,通过紧固完成后的标记,可防止忘记紧固,用一把螺丝刀就能完成“用扭力螺丝刀紧固”工作后“用笔标记”的作业,提高了生产性,与紧固完成时的空转冲击很小的LTD/NTD系列一样的非空转式(脱跳式)扭力螺丝刀。常见的型号有MNTD120CN、MNTD260CN、MNTD500CN。

产品展示Product show

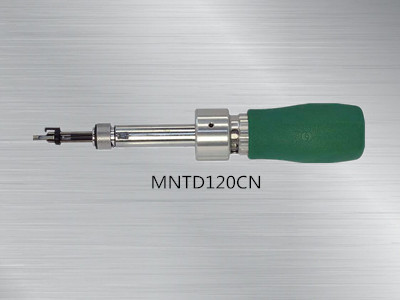

  • 日本东日防错型扭力螺丝刀MNTD120CN日本东日防错型扭力螺丝刀MNTD120CN

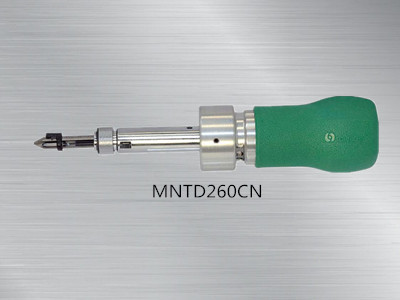

  • 日本东日防错型扭力螺丝刀MNTD260CN日本东日防错型扭力螺丝刀MNTD260CN

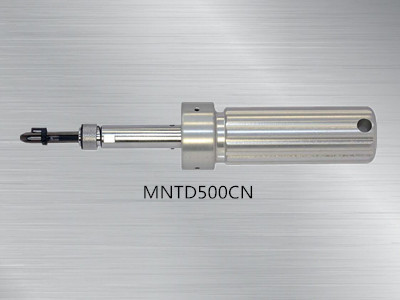

  • 日本东日防错型扭力螺丝刀MNTD500CN日本东日防错型扭力螺丝刀MNTD500CN
产品参数Product Parameter

 产品特点:

 1.通过紧固完成后的标记,可防止忘记紧固。(※PAT.PEND.)

  2.用一把螺丝刀就能完成“用扭力螺丝刀紧固”工作后“用笔标记”的作业,提高了生产性。

  3.一旦到达设定扭矩就自动标记,实现了防止忘记标记的人为错误。

  4.根据鲜明的标识,按照规定扭矩紧固的证据在以后的工序和出厂后也能一目了然。

  5.1支标记笔(需另购)大约可以标记1000次。颜色可以选择红色和蓝色。

  标记笔的位置可以调整,因此可以对应各种各样的螺丝。(有关详细内容,请浏览目录的PDF文件。)

  6.总共备有7种MNTD系列专用的十字刀头和六角刀头。(需另购)

  7.与紧固完成时的空转冲击很小的LTD/NTD系列一样的非空转式(脱跳式)扭力螺丝刀。

  8.小螺丝头部的标记可以通过工业用CCD摄像头识别画像,还可以对应无人检查系统。

适用范围:

  1.螺丝的扭矩管理

  2.防止忘记紧固(防错式)

  一旦到达设定扭矩,自动在小螺丝头部标记“紧固证据”。后续工程和出厂时通过有无标识能发现忘记紧固现象。小螺丝的防止忘记紧固用标记防错式扭力螺丝刀“MNTD系列”。

规格:  精度 ±3%

型号

MNTD120CN

MNTD260CN

MNTD500CN

扭矩范围

最少~最大

40~120

100~260

200~500

[cN・m]

扭矩范围

最少~最大

4~12

10~26

20~50

[kgf・cm]

扭矩范围

最少~最大

4~10

10~22

20~40

[lbf・in]

适用螺钉

小螺钉

(M3.5)

M4(M4.5)

M5,M6

自攻螺钉

M3(M3.5)

M4

(M4.5)

尺寸[mm]

全长

L’

150

152

168

手柄

D1

24

30.5

33

本体

D2

30

36.5

39

D3

15

D4

33

41

L1

91.5

94

110

L2

72

74.5

91

L4

34.5

手柄

d

8

R

120

重量约[g]

220

320

425

产品尺寸图:

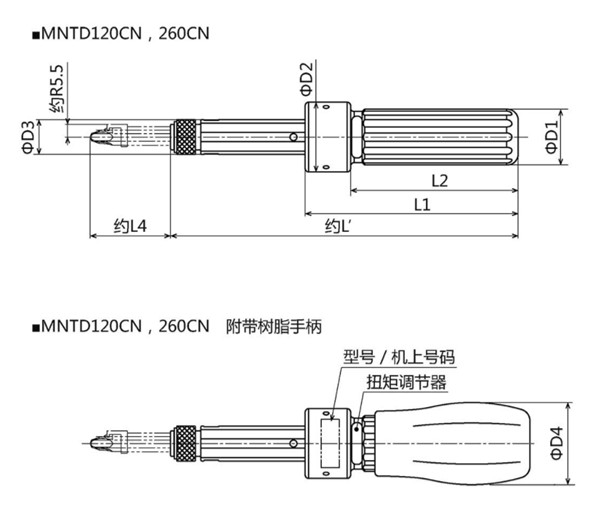

MNTD120CN~MNTD260CN尺寸图

MNTD120CN~MNTD260CN

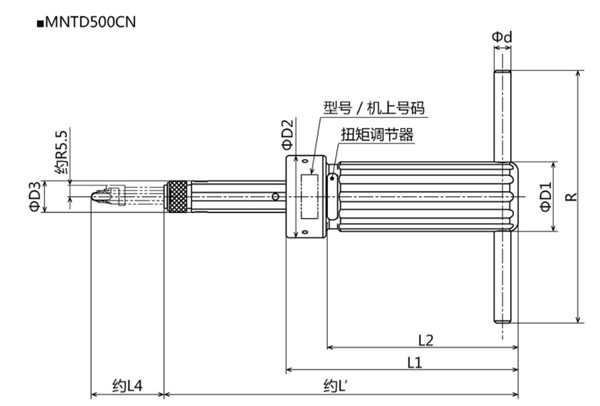

MNTD500CN尺寸图


MNTD500CN

  螺丝选件

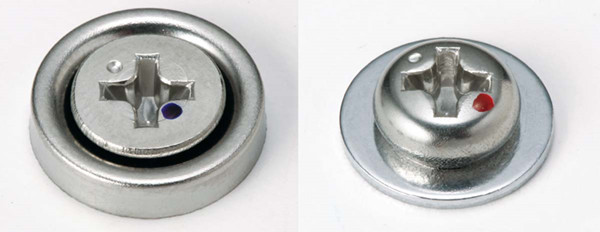

         标记例 左:M4埋头小螺丝(蓝色) 右:M4圆头小螺丝(红色)

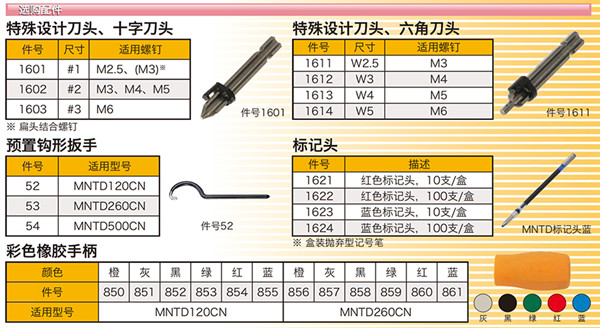

      选购配 件:

配件



注意

注1:使用时需要专用刀头和标记笔。请选好本体、专用刀头和标记笔后再购买。

  注2:请使用头部口径Φ5.5mm以上的螺丝。

  注3:六角孔的固定螺丝不能标记。

  注4:黑色的螺丝有可能难以看清标识。考虑引进时,请先测试。
标准附件
辅助手柄(仅MNTD500CN附带)、树脂手柄(绿色:仅MNTD120CN、260CN附带)
