  • 无线防错式扭力螺丝刀RTDFH120CN
日本东日防错式扭力螺丝刀RTDFH/RNTDFH

日本东日防错式扭力螺丝刀RTDFH/RNTDFH,无线防错式扭力螺丝刀RTDFH120CN,扭力范围为20~120cN·m,一旦到达设定扭矩,切换装置就开始动作,同时发射紧固完成信号;无线式扳手消除了空间的局限性,跳频系统可提高传输的可靠性,无线式防止忘记紧固。

全国热线

177-2781-6361

产品特点product feature
无线防错式扭力螺丝刀RTDFH120CN

日本东日tohnichi扭力螺丝刀

日本东日防错式扭力螺丝刀RTDFH/RNTDFH,无线防错式扭力螺丝刀RTDFH120CN,扭力范围为20~120cN·m,一旦到达设定扭矩,切换装置就开始动作,同时发射紧固完成信号;无线式扳手消除了空间的局限性,跳频系统可提高传输的可靠性,无线式防止忘记紧固。

产品展示Product show

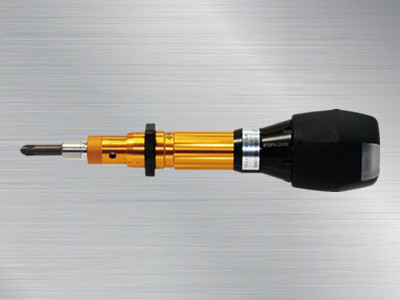

  • 无线防错式扭力螺丝刀RTDFH120CN无线防错式扭力螺丝刀RTDFH120CN

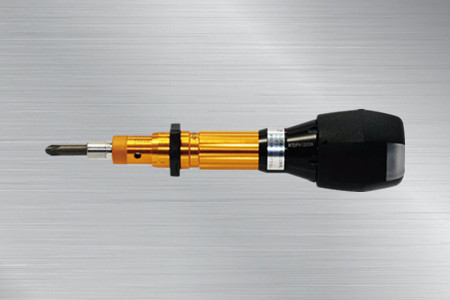

  • 无线防错式扭力螺丝刀RTDFH120CNRTDFH120CN扭力螺丝刀

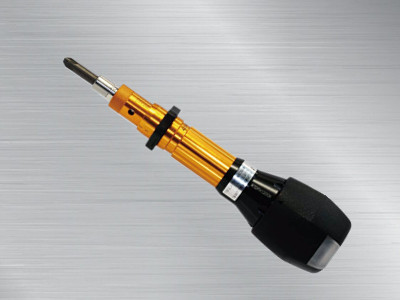

  • 无线防错式扭力螺丝刀RTDFH120CN东日空转扭力螺丝刀
产品参数Product Parameter

 产品特点:

 1.一旦到达设定扭矩,切换装置就开始动作,同时发射紧固完成信号。

  2.无线式扳手消除了空间的局限性。

  3.可以使用在无线防错式扭力扳手FH-256MC上使用过的接收机R-FH256。通过无线防错式扭力扳手和无线防错式扭力螺丝刀混用的系统结构实现低成本。

  4.由于采用反馈方式,作业人员能够确认通信状态。

  5.需另购的多功能盒(I/O-FH256)1台接收机通过ID能识别4把扭力螺丝刀,与计数检查器(CNA-4mk3)组合就能简单地建立防错(Pokayoke)系统。

  6.跳频系统可提高传输的可靠性。

规格:  精度 ±3%

国际单位制型号

RTDFH120CN

RTDFH260CN

RTDFH500CN

RNTDFH120CN

RNTDFH260CN

RNTDFH500CN

扭力范围[cN・m]

最少~最大

20~120

60~260

100~500

40~120

100~260

200~500

刻度[cN・m]

1

2

5

-

-

-

公制型号

12RTDFH

26RTDFH

50RTDFH

RNTDFH120CN

RNTDFH260CN

RNTDFH500CN

扭力型号[kgf・cm]

最少~最大

2~12

6~26

10~50

4~12

10~26

20~50

刻度[kgf・cm]

0.1

0.2

0.5

-

-

-

美制型号

RTDFH10I

RTDFH22I

RTDFH40I

RNTDFH120CN

RNTDFH260CN

RNTDFH500CN

扭力范围[lbf・in]

最少~最大

2~10

6~22

10~40

4~10

10~22

20~40

刻度[lbf・in]

0.1

0.2

0.5

-

-

-

适用螺钉

小螺钉

(M3.5)

M4(M4.5)

M5,M6

(M3.5)

M4(M4.5)

M5,M6

自攻螺钉

M3(M3.5)

M4

(M4.5)

M3(M3.5)

M4

(M4.5)

尺寸[mm]

全长

L'

190.5

207.5

218.5

166

167

175

手柄

D1

24

30

33

24

30

33

本体

D2

18

23

25.5

-

-

-

D4

33

41

45

-

-

-

L2

164~174

181.8~191.8

193~205

140

143

151.3

重量约[kg]

0.28

0.38

0.49

0.26

0.32

0.43

扭力螺丝刀

接收机

设定盒

型号

RTDFH / RNTDFH

R-FH256

SB-FH256

频率波段

2.4GHzband (2.402GHz~2.479GHz、1MHz间隔 78ch)

通信系统

扩频(跳频系统)

调制系统

GFSK

调制速率

1Mbps

组信道

Gr000~255

ID

3位数 (000~999)、7位数 (字母数字)

输入/输出

无电压触点输出(1a)

RS232C输入

RS232C输出

电源

DC3V(CR2032)

AC100V~240V 47~63Hz 0.3A

DC9V(碱性电池)

天线

图形天线

偶极天线

显示屏

通信状况确认LED

电源LED,接收LED

电源LED,LCD

使用温度范围

0~45℃

发射接收距离

约10 ~ 20m



产品尺寸图:

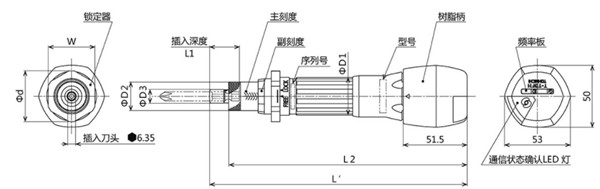

日本东日防错式扭力螺丝刀RTDFH尺寸图

RTDFH

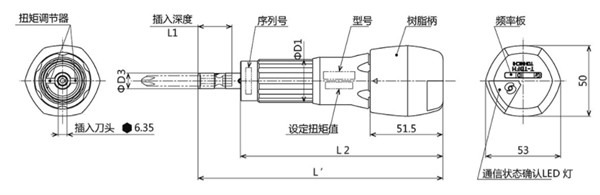

日本东日防错式扭力螺丝刀RNTDFH尺寸图

RNTDFH

       信号灯显示:

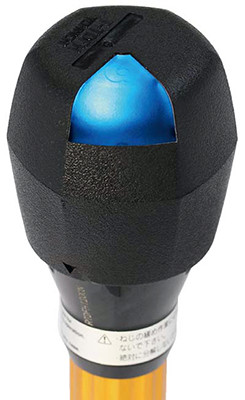

      信号接收成功时,通过应答信号蓝色LED灯点亮

    蓝色

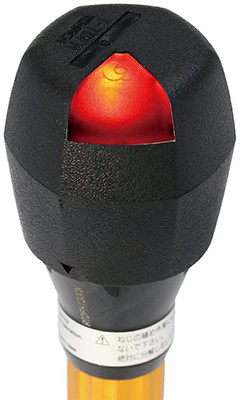

  信号接收失败时,通过应答信号红色LED灯点亮

    红色


         注意
  可以安装需另购的辅助紧固工具。(RTD/RNTDFH500CN)
 标准附件
  只有RTDFH260CN和500CN附带预置式钩形扳手。
