  • 日本东日防过载式扭力扳手YCL2
日本东日防过载式扭力扳手YCL2

日本东日防过载式扭力扳手YCL2,防过载可换头可调式扭力扳手,常见型号为YCL90N2X15D,全长414mm,两步提示(先后两次咔嗒声)防止扭矩过载;一旦到达设定扭矩,切换装置就开始运行,继续紧固约5°以上就会空转约14°;交换头式扭力扳手通过使用交换头,可将一把扭力扳手变为开口扳手、梅花扳手、棘轮扳手、内六角扳手以及其他扳手使用,降低成本。

全国热线

177-2792-5682

产品特点product feature

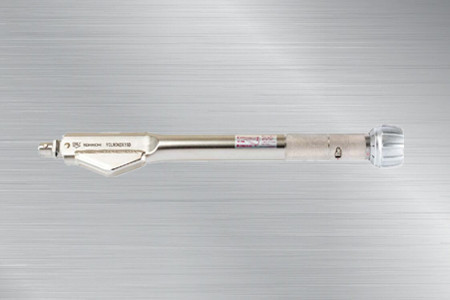

日本东日防过载式扭力扳手YCL2

日本东日TOHNICHI脱跳式扭力扳手

日本东日防过载式扭力扳手YCL2,防过载可换头可调式扭力扳手,常见型号为YCL90N2X15D,全长414mm,两步提示(先后两次咔嗒声)防止扭矩过载;一旦到达设定扭矩,切换装置就开始运行,继续紧固约5°以上就会空转约14°;交换头式扭力扳手通过使用交换头,可将一把扭力扳手变为开口扳手、梅花扳手、棘轮扳手、内六角扳手以及其他扳手使用,降低成本。

产品展示Product show

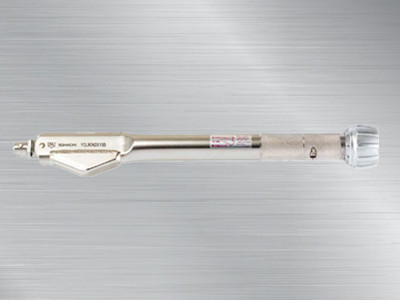

  • 日本东日防过载式扭力扳手YCL2日本东日防过载式扭力扳手YCL2

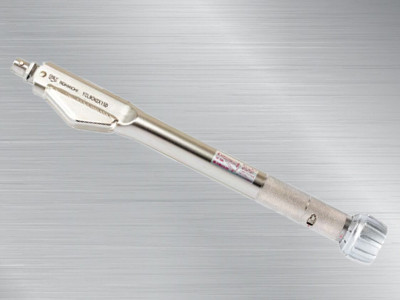

  • 日本东日防过载式扭力扳手YCL90N2X15DYCL90N2X15D扭力扳手

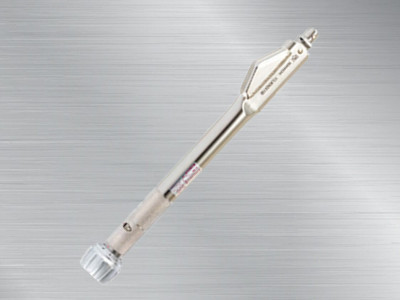

  • 日本东日防过载式扭力扳手YCL90N2X15D日本东日防过载式扭力扳手
产品参数Product Parameter

       产品特点:

       1.两步提示(先后两次咔嗒声)防止扭矩过载。

  2.一旦到达设定扭矩,切换装置就开始运行,继续紧固约5°以上就会空转约14°。

  3.交换头式扭力扳手通过使用交换头,可将一把扭力扳手变为开口扳手、梅花扳手、棘轮扳手、内六角扳手以及其他扳手使用,降低成本。

  4.通过旋钮和刻度可以轻松调整扭矩设置。

  5.YCL10N2X10D、YCL20N2X10D、YCL40N2X12D、YCL70N2X12D、YCL90N2X15D、YCL140N2X15可以安装“AH可调式开口头”(活动交换头)。

适用范围:适用于关键部件的装配。


       规格:   精度±3%

国际单位制型号

YCL10N2X10D

YCL20N2X10D

YCL40N2X12D

YCL70N2X12D

YCL90N2X15D

-

YCL140N2X15D

YCL180N2X22D

-

扭矩范围[N·m]

最小~最大

5~10

10~20

20~40

35~70

45~90

-

70~140

90~180

-

刻度

0.1

0.2

0.25

0.5

0.25

-

0.5

-

公制型号

100YCL2

200YCL2

400YCL2

700YCL2

900YCL2

-

1400YCL2

1800YCL2

-

扭矩范围[kgf·cm]

最小~最大

50~100

100~200

200~400

350~700

450~900

-

700~1400

900~1800

-

刻度

1

2

2.5

5

2.5

-

5

-

美制型号

YCL100I

YCL200I

YCL400I

YCL600I

YCL750I

YCL1000I

YCL100F

-

YCL150F

扭矩范围[lbf·in/ lbf·ft]

最小~最大

lbf·in50~100

100~200

200~400

300~600

400~750

600~1000

lbf·ft45~100

-

80~150

刻度

lbf·in1

2

2.5

5

2.5

5

lbf·ft0.5

-

0.5

适用螺栓

普通钢制螺栓

(M7)

M8

M10

M12

M12(M14)

M16

(M18)

高压螺栓

M5、M6

(M7)

M8

M10

M12

(M14)

最大手力[N]

46.5

93

145.5

254.5

236.8

368.4

310

尺寸[mm]

有效长度

L

215

275

380

579

全长

L’

245

309

414

607

扳头

d3

10

12

15

19

本体

m

25

27.1

34.1

37.9

n

12

14.2

17.4

17.9

d

20

21.7

27.2

30

D

36

37

46.5

50

重量[kg]

0.35

0.53

1.05

1.75

产品图片尺寸:

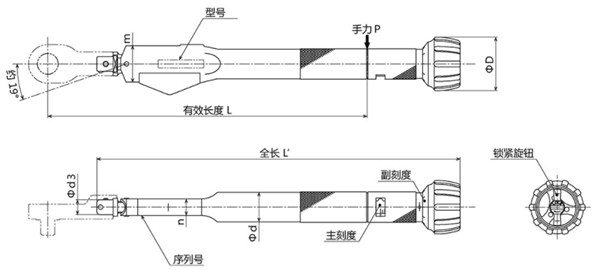

日本东日防过载式扭力扳手YCL2尺寸图

    注意

    全长仅是本体的长度。此型号不能使用PH(管扳手头)型交换头。
