日本东日可调式扭力扳手DQL，常见型号有DQL200N4 ，全长490mm，附带双向方头，一把扭力扳手就可同时进行顺时针和逆时针紧固；达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成；通过旋钮和刻度可以轻松调整扭矩设置；DQLE1000N2或者DQLE750N2适合于紧固大型车的车轮螺母。
177-2781-6361
日本东日可调式扭力扳手DQL，常见型号有DQL200N4 ，全长490mm，附带双向方头，一把扭力扳手就可同时进行顺时针和逆时针紧固；达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成；通过旋钮和刻度可以轻松调整扭矩设置；DQLE1000N2或者DQLE750N2适合于紧固大型车的车轮螺母。

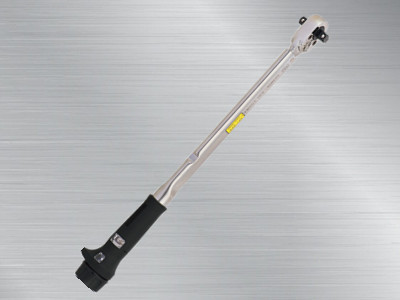

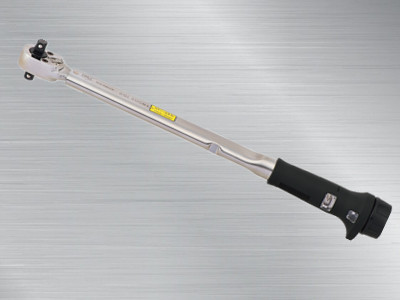

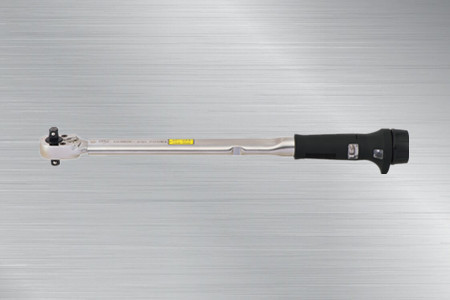

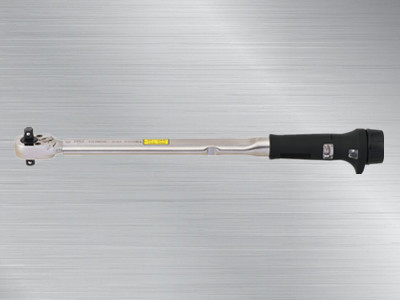

日本东日可调式扭力扳手DQL200N4
DQL200N4扭力扳手
日本东日可调式扭力扳手
产品特点：
1.附带双向方头。
2.一把扭力扳手就可同时进行顺时针和逆时针紧固。
3.达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成。
4.棘轮头由24齿组成，有15度的操作范围，可以在空间有限的工作环境中使用。
5.通过旋钮和刻度可以轻松调整扭矩设置。
6.DQLE1000N2或者DQLE750N2适合于紧固大型车的车轮螺母。
适用范围：大型卡车、公共汽车等车轮螺母的紧固。左右螺丝的扭矩管理。
规格： 精度±3%
|
国际单位制型号 |
DQL200N4 |
DQL280N |
DQLE550N2 |
DQLE750N2 |
DQLE1000N2 |
||
|
扭矩范围［N·m］ |
最小～最大 |
40～200 |
40～280 |
100～550 |
150～750 |
200～1000 |
|
|
刻度 |
2 |
5 |
|||||
|
公制型号 |
1800DQL4 |
2800DQL3 |
5500DQLE2 |
7500DQLE2 |
10000DQLE2 |
||
|
扭矩范围［Kgf·cm/ Kgf·m］ |
最小～最大 |
Kgf·cm400～2000 |
Kgf·m4～28 |
10～55 |
15～75 |
20～100 |
|
|
刻度 |
Kgf·cm20 |
Kgf·m0.2 |
0.5 |
||||
|
美制型号 |
1800DQL4-A |
2800DQL3-A |
DQLE400F-6A |
DQLE600F-6A |
DQLE700F-8A |
||
|
扭矩范围［lbf·ft］ |
最小～最大 |
30～150 |
30～200 |
100～400 |
150～600 |
200～700 |
|
|
刻度 |
2 |
5 |
|||||
|
适用螺栓 |
普通钢制螺栓 |
（M18） |
M20 |
M24 |
（M27） |
M30 |
|
|
高压螺栓 |
（M14） |
M16 |
M20 |
（M22） |
M24 |
||
|
最大手力［N］ |
500 |
467 |
500 |
600 |
714.3 |
||
|
尺寸［mm］ |
有效长度 |
L |
400 |
600 |
1100 |
1250 |
1400 |
|
全长 |
L’ |
490 |
695 |
1189 |
1342 |
1515 |
|
|
方头 |
a |
12.7 |
19.05 |
25.4 |
|||
|
b |
15.4 |
20.5 |
21.5 |
26.5 |
|||
|
扳头 |
R |
20 |
22.5 |
29 |
32 |
35 |
|
|
h |
53.8 |
63.7 |
70 |
74.4 |
87 |
||
|
本体 |
m |
35 |
42 |
44 |
52 |
||
|
n |
15 |
18 |
20 |
||||
|
d |
27.2 |
33 |
34 |
40 |
|||
|
D |
51.5 |
27.2 |
30 |
||||
|
ℓ0 |
- |
- |
843 |
900 |
983 |
||
|
ℓ1 |
- |
- |
60 |
80 |
|||
|
ℓ2 |
- |
- |
426 |
524 |
625 |
||
|
重量［kg］ |
1.4 |
2 |
4.3 |
5.7 |
7.9 |
产品图片尺寸：

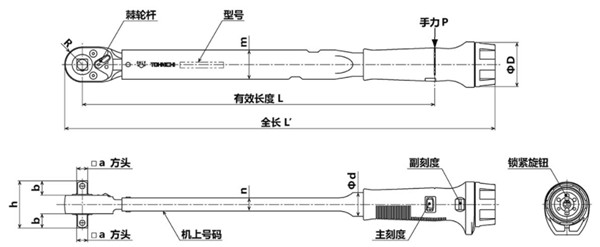

DQL200N4、DQL280N

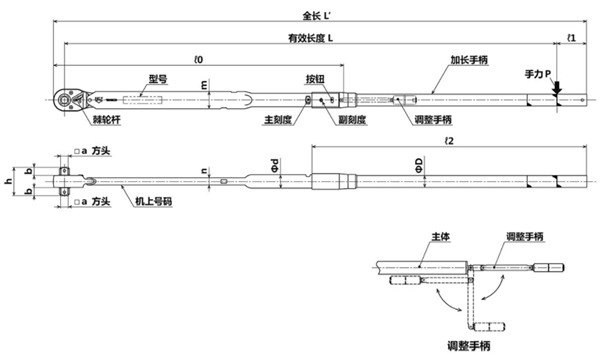

DQLE550N2～1000N2
