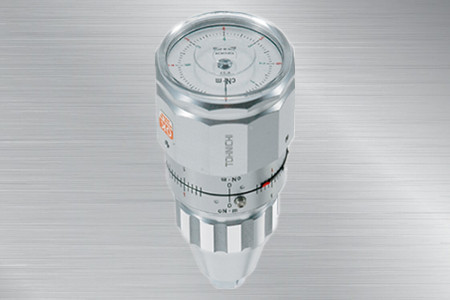

  • 日本东日扭力计ATG6CN
日本东日扭力计ATG

日本东日扭力计ATG,常见型号为ATG6CN,全长为89mm,双向操作轻便型扭力表,先端是三爪夹头,刻度盘在270度装有止动件,可防止过载,侧面也有刻度,可视性优越,“推锁按钮”可轻松固定夹头,适用于极小扭矩的测量、检查和紧固,用于测量低扭矩0.5mN・m至150cN・m的扭力表系列。

全国热线

177-2792-5682

产品特点product feature
日本东日扭力计ATG

日本东日TOHNICHI扭力表

日本东日扭力计ATG,常见型号为ATG6CN,全长为89mm,双向操作轻便型扭力表,先端是三爪夹头,刻度盘在270度装有止动件,可防止过载,侧面也有刻度,可视性优越,“推锁按钮”可轻松固定夹头,适用于极小扭矩的测量、检查和紧固,用于测量低扭矩0.5mN・m至150cN・m的扭力表系列。

产品展示Product show

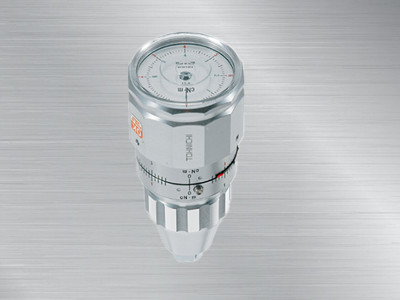

  • 日本东日扭力计ATG6CN日本东日扭力计ATG6CN

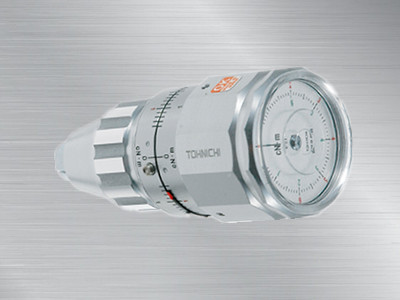

  • 日本东日扭力计ATG6CNATG6CN扭力计

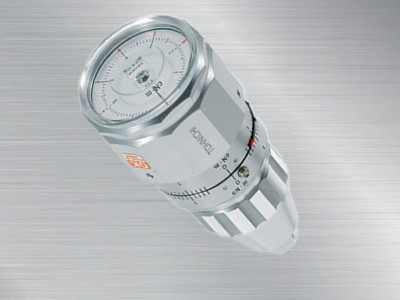

  • 日本东日扭力计ATG6CN日本东日扭力计
产品参数Product Parameter

       产品特点:

  1.双向操作轻便型扭力表。

  2.先端是三爪夹头。

  3.“推锁按钮”可轻松固定夹头。

  4.刻度盘在270度装有止动件,可防止过载。

  5.关于校准套件,ATGTCL适用于ATG,BTGTCL适用于BTG。

  6.侧面也有刻度,可视性优越。

  7.可选购尺寸图的C刻度盘上附带正面记忆指针的型号。(参照尺寸图)

  8.※除ATG045CN

        适用范围:

  适用于极小扭矩的测量、检查和紧固。

       规格:

       ATG规格  精度 ±2%

ATG045CN

ATG09CN

ATG1.5CN

ATG3CN

ATG6CN

ATG12CN

ATG24CN

际单位制型号

正面记忆

ATG09CN-S

ATG1.5CN-S

ATG3CN-S

ATG6CN-S

ATG12CN-S

ATG24CN-S

扭矩范围[cN·m]

最小~最大

0.05~0.45

0.1~0.9

0.2~1.5

0.3~3

0.5~6

1~12

3~24

刻度

0.01

0.02

0.05

0.1

0.2

0.5

45ATG

90ATG

150ATG

300ATG

600ATG

1200ATG

2400ATG

公制型号

正面记忆

90ATG-S

150ATG-S

300ATG-S

600ATG-S

1200ATG-S

2400ATG-S

扭矩范围[gf·cm]

最小~最大

5~45

10~90

20~150

30~300

60~600

100~1200

300~2400

刻度

1

2

5

10

20

50

ATG06Z

美制型号

正面记忆

ATG1.5Z-S

ATG2.4Z-S

ATG4.5Z-S

ATG9Z-S

ATG18Z-S

ATG36Z-S

扭矩范围[ozf·in]

最小~最大

0.06~0.6

0.2~1.5

0.3~2.4

0.5~4.5

1~9

2~18

4~36

刻度

0.01

0.02

0.05

0.1

0.2

0.5

记忆

正面

选购

尺寸[mm]

L’

89

直径

D

43.5

夹爪

Фd

1~6.5

刻度直径

D1

35

本体

L1

51

重量[kg]

0.18

    产品尺寸图片

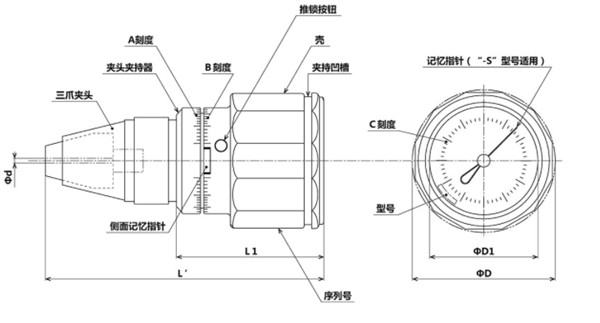

日本东日扭力计ATG尺寸图


     注意

  1.因为扭矩值非常低,所以ATG045CN不提供侧面记忆指针。也不提供正面记忆指针的选择。

  2.铝盖和钢制夹头为ATG和BTG型号标准配备。也可选购树脂盖和夹头。

  3.通过ATG/BTG(-S)进行测定时,请确保测定物被带入的长度保持在10mm以上。
