  • 日本mitutoyo三丰杠杆百分表513-515T
日本mitutoyo三丰杠杆百分表513-515T

日本mitutoyo三丰杠杆百分表513-515T,513系列长测针型、宝石轴承型、袖珍型杠杆指示表,指示表可以通过轴套式指示表本体来安装,可进行双向测量;完全可调的表盘表面;表盘和O型圈一起密封,可有效防水/油。

全国热线

177-2781-6361

产品特点product feature
日本mitutoyo三丰杠杆百分表513-515T

日本三丰mitutoyo杠杆百分表

日本mitutoyo三丰杠杆百分表513-515T,513系列长测针型、宝石轴承型、袖珍型杠杆指示表,指示表可以通过轴套式指示表本体来安装,可进行双向测量;完全可调的表盘表面;表盘和O型圈一起密封,可有效防水/油。



产品展示Product show

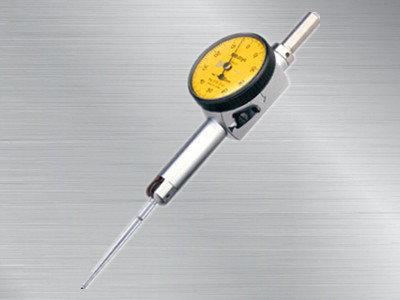

  • 日本mitutoyo三丰杠杆百分表513-515T日本mitutoyo三丰杠杆百分表513-515T

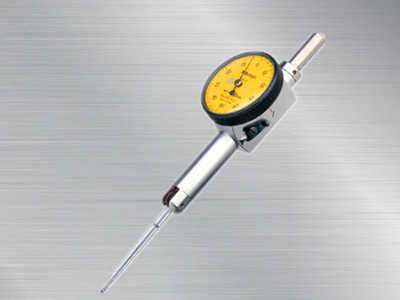

  • 日本mitutoyo三丰杠杆百分表513-515T513-515T杠杆百分表

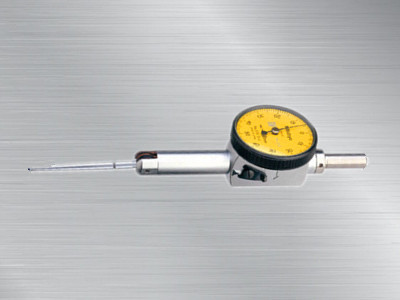

  • 日本三丰杠杆百分表日本三丰杠杆百分表
产品参数Product Parameter

 产品特点:

513 系列TI

  袖珍型杠杆指示表

1.指示表可以通过轴套式指示表本体来安装(除了513-517WE和513-517WT)。

  2.可进行双向测量;

  3.完全可调的表盘表面;

  4.表盘和O型圈一起密封,可有效防水/油。

规格:袖珍型

货号

分度值

测量范围

精度

表盘读数

测力

长测针型

宝石轴承型

小型

防尘型

基本套装

全套装装

513-514E

513-514T

0.01mm

0.5mm

10µm

0-25-0

0.3N 以下

513-517E

513-517T

0.01mm

0.8mm

8µm

0-40-0

0.3N 以下

513-517WE

513-517WT

0.01mm

0.8mm

8µm

0-40-0

0.3N 以下

513-527E

513-527T

0.01mm

0.8mm

8µm

0-40-0

0.3N 以下

513-515T

0.01mm

1mm

10µm

0-50-0

0.3N 以下

513-503E

513-503T

0.002mm

0.2mm

3µm

0-100-0

0.3N 以下

513-501E

513-50ET

0.001mm

0.14mm

3µm

0-70-0

0.4N 以下



产品尺寸:


三丰mitutoyo杠杆百分表尺寸图

货号

L

513-514E

36.8

513-517E

20.9

513-515T

44.5

513-503E

14.7

513-501E

12

513-517WE

20.9

513-527E

14.7

       表盘图片:

三丰mitutoyo杠杆百分表袖珍型表盘图

   选件
  旋转夹钳
  固定杆
  轴套

  测针

三丰杠杆指示表有两种类型:

  非分离型(无分离杆)和分离型(有双向分离杆)

三丰杠杆指示表类型

  在非分离型中,不管接触点向上还是向下运动,指针总是顺时针转动。

  在分离型中,如果分离杆设在一个位置,接触点向上运动,指针则顺时针方向转动 ;相反,如果分离杆设在另一个位置

,接触点向下运动,指针则逆时针方向转动

套装配置:公制型

三丰mitutoyo杠杆百分表513-517E套装图
