  • 日本三丰368-774三爪式孔径千分尺
日本三丰368-774三爪式孔径千分尺

日本三丰368-774三爪式孔径千分尺,368系列三爪式孔径千分尺HT2-125R,采用硬质工具钢制造的量爪来替代钛涂层硬质合金,价格更经济实惠;装配的恒压装置,减少了因操作人员水平的不同而引起的偏差,从而可进行稳定的测量;接长杆(选件)可用于测量深孔

全国热线

177-2792-5682

产品特点product feature
日本三丰368-774三爪式孔径千分尺

日本三丰mitutoyo三爪式孔径千分尺

日本三丰368-774三爪式孔径千分尺,368系列三爪式孔径千分尺HT2-125R,采用硬质工具钢制造的量爪来替代钛涂层硬质合金,价格更经济实惠;装配的恒压装置,减少了因操作人员水平的不同而引起的偏差,从而可进行稳定的测量;接长杆(选件)可用于测量深孔。

产品展示Product show

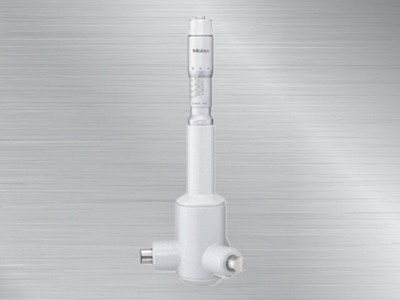

  • 日本三丰368-774三爪式孔径千分尺日本三丰368-774三爪式孔径千分尺

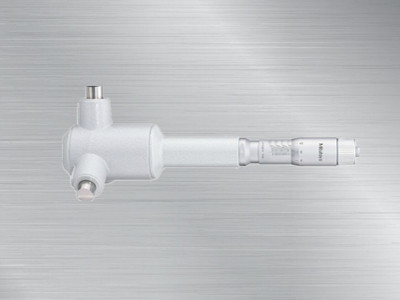

  • 日本三丰368-774三爪式孔径千分尺368-774孔径千分尺

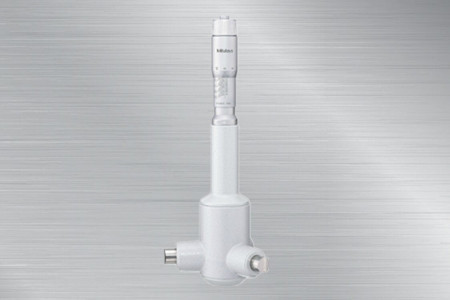

  • 日本三丰mitutoyo孔径千分尺368-168日本三丰三爪式孔径千分尺
产品参数Product Parameter

 产品特点:

Holtest孔径千分表II型

  368系列-三爪式孔径千分表

  HT2-R


        1.采用硬质工具钢制造的量爪来替代钛涂层硬质合金,价格更经济实惠;

  2.与钛涂层Holtest三爪式孔径千分尺型号的精度一样;

  3.环规特性;

  4.装配的恒压装置,减少了因操作人员水平的不同而引起的偏差,从而可进行稳定的测量;

  5.接长杆(选件)可用于测量深孔。


1



测量范围(mm

L3(mm

L5(mm

12-20

2.6以下

3.5

20-30

3.4以下

5.2

30-50

10

50-100

14

100-300

19.6以下

13.8


规格:

单体

货号

型号

测量范围

分度值

精度 *1

接长杆(选件)

368-764

HT2-16R

12-16mm

0.005mm

±2μm(最大差值2μm

952621150mm

368-765

HT2-20R

16-20mm

368-766

HT2-25R

20-25mm

±3μm(最大差值3μm

952622150mm

368-767

HT2-30R

25-20mm

368-768

HT2-40R

30-40mm

368-769

HT2-50R

40-50mm

368-770

HT2-63R

50-63mm

952623150mm

368-771

HT2-75R

62-75mm

368-772

HT2-88R

75-88mm

368-773

HT2-100R

87-100mm

368-774

HT2-125R

100-125mm

±5μm(最大差值5μm

368-775

HT2-150R

125-150mm

368-776

HT2-175R

150-175mm

368-777

HT2-200R

175-200mm

368-778

HT2-225R

200-225mm

368-779

HT2-250R

225-250mm

368-780

HT2-275R

250-275mm

368-781

HT2-300R

275-300mm

*1不包括量化误差;

精度:整个测量面测量到的值;

最大差值:精度范围内最大值和最小值之差。

*环规和接长杆:可选

*不使用提供标配测头,而去使用其他测头;或者使用其他套装的副测头增加测量范围都是不可取的(不能保证测量精度的准确性)。

产品尺寸图:

日本三丰三爪式孔径千分尺368-769尺寸

型号

测量范围

L2

L1

HT2-16R20R

12-16,16-20mm

82

126-130

HT-25R30R

20-25,25-30mm

94

137-142

HT2-40R50R

30-40,40-50mm

102

145-155

HT2-63R,75R,88R100R

50-63,62-75,75-88,87-100mm

105

150-163

HT2-125R,150R,175R200R225R,250R,275R,300R

100-125,125-150,150-175,175-200,200-225,225-250,250-275,275-300mm

161

227-252

测量范围不同,外观也不同。

不可更换测头套装

型号

测量范围

分度值

套装内容

HT2-20RST

12-20mm

0.005mm

本体

12-16mm 1

16-20mm 1

环规(Φ161

接长杆(150mm1

扳手 2

内六角扳手 1

HT2-50RST

20-50mm

本体

20-25mm 1

25-30mm 1

30-40mm 1

40-50mm 1

环规(Φ25,Φ40)各1

接长杆(150mm1

扳手 2

内六角扳手 1

HT2-100RST

50-100mm

本体

50-63mm 1

62-75mm 1

75-88mm 1

87-100mm 1

环规(Φ62,Φ87)各1

接长杆(150mm1

扳手 2

内六角扳手 1

HT2-200RST

100-200mm

本体

100-125mm 1

125-150mm 1

150-175mm 1

175-200mm 1

环规(Φ128,Φ8175)各1

接长杆(150mm1

扳手 2

内六角扳手 1


*不使用提供的标配测头,而去使用其他测头;或者使用其它套装的副测头增加测量范围都是不可取的。(不能保证测量精度的准确性)。

产品案例额图:

案例图

                                                                          特殊货号见详情。

                                     日本三丰三爪式孔径千分尺套装
