  • 日本三丰ABSOLUTE数显卡尺550-301-20
日本三丰ABSOLUTE数显卡尺550-301-20

日本三丰ABSOLUTE数显卡尺550-301-20,550系列CDC-P20带有圆弧刃量爪,分辨力为0.01mm,并且易读数,对有测量数据输出接口的型号,可被应用于统计过程控制和测量系统中。

全国热线

177-2792-5682

产品特点product feature
日本三丰ABSOLUTE数显卡尺550-301-20

日本三丰Mitutoyo数显卡尺

日本三丰ABSOLUTE数显卡尺550-301-20,550系列CDC-P20带有圆弧刃量爪,分辨力为0.01mm,并且易读数,对有测量数据输出接口的型号,可被应用于统计过程控制和测量系统中。

产品展示Product show

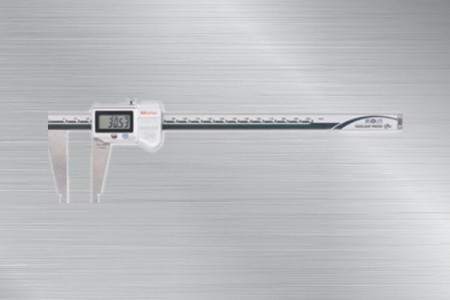

  • 日本三丰ABSOLUTE数显卡尺550-301-20日本三丰ABSOLUTE数显卡尺550-301-20

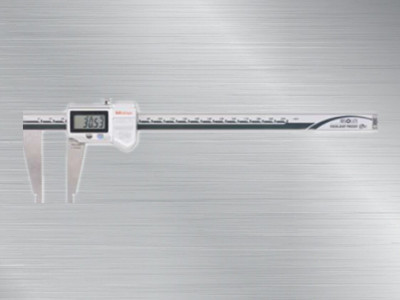

  • 日本三丰ABSOLUTE数显卡尺550-301-20550-301-20数显卡尺

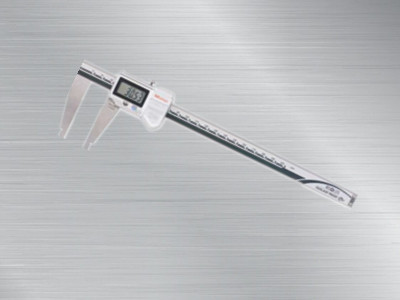

  • 日本三丰ABSOLUTE数显卡尺550-301-20日本三丰数显卡尺
产品参数Product Parameter

 产品特点:

ABSOLUTE数显卡尺

 550系列带有圆弧刃量爪CDC-P/PPMX/C

  1.分辨力为0.01mm,并且易读数;

  2.引入了ABSOLUTE测量系统,通电后无需重置原点;

  3.货号550-301-22,550-331-10的防护等级是IP67(非防水型的卡尺,在使用后应进行防锈处理)。

  3.对有测量数据输出接口的型号,可被应用于统计过程控制和测量系统中;

  4.内径测量值:显示值+(下面提到的最小内径测量值)。通过偏置按钮可以输入补偿值,从而测量数据可以直接读取(货号550-331-20,550-331-10)。预调功能能设置理想开始点。

 通过参数

  精度:参加规格

  分辨力:0.01mm

  显示:液晶显示

  刻度类型:ABSOLUTE电磁感应式线性编码器

  最大响应速度:无限制

  电池SR44(1个):938882

  用于数显显示(标准附件)

  电池寿命:正常使用情况下约为3年

  (测量范围小于300mm型号为1年)

  (测量范围小于300mm型号为3.5年)

  尘/水防护等级:达到IP67防护等级*

  (不大于300mm的型号)

  量程误差:不包括量化误差

  *使用后请进行防锈处理。



   规格:

货号

型号

测量范围

精度

备注

550-301-20

CDC-P20

0-200mm10.1-210mm

±0.03mm

IP67

550-331-10

CDC-P30PMX

0-200mm10.1-310mm

±0.04mm

IP67、带有偏置预置功能适于内径测量

550-203-10

CDC-45C

0-450mm20.1-470mm

±0.05mm

-

550-205-10

CDC-60C

0-600mm20.1-620mm

±0.05mm

-

550-207-10

CDC-100C

0-1000mm20.1-1020mm

±0.07mm

-

*():内径测量最小尺寸
  注释:550系列不带有深度测量杆


产品尺寸:

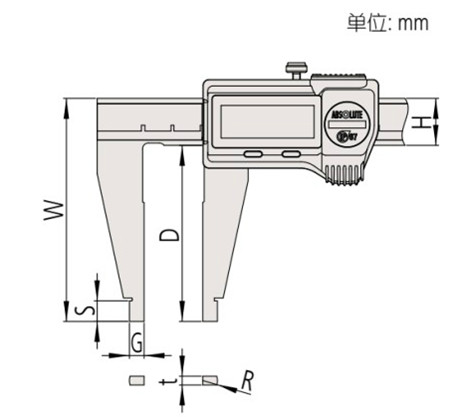

日本三丰ABSOLUTE数显卡尺550-301-20尺寸图

型号

D

G

S

W

H

T

R

CDC-P20

60

5

8

76

16

3

5

CDC-P30PMX

75

12

95

20

3.8

CDC-45C

100

10

18

125

25

6

10

CDC-60C

CDC-100C

140

24

172

32

8




选件:



 959143:数据保持装置

  IT/DP/MUX*连接电缆

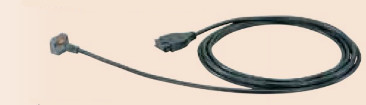

  959149:带有数据开关的SPC电缆(1m)

  959150:带有数据开关的SPC电缆(2m)

  USB Input Tool

  06AFM380C:SPC电缆USB-ITN-A(2m)

  06AFM380C:SPC电缆USB-ITN-C(2m)

  *用于IP67型(不大于300mm)

  U-WAVE-T连接电缆

  02AZD790A:含数据按钮的U-WAVE用SPC电缆(160mm)

  02AZD790A:脚踏开关用SPC电缆

  02AZD790C:含数据按钮的U-WAVE用SPC电缆(160mm)

  02AZD790C:脚踏开关用SPC电缆

  * IP67防护等级(IP型对应两个300mm)
