  • 日本三丰ABSOLUTE快速孔径千分尺568-368
日本三丰ABSOLUTE快速孔径千分尺568-368

日本三丰ABSOLUTE快速孔径千分尺568-368,568系列ABSOLUTE快速孔径千分尺SBM-40CX,数显快速型,利用杠杆操作的内径测量仪,能够简便快速地进行测量;钛涂层的量爪提供优质耐用性和耐冲击性,并能让仪器测量到盲孔的底部,添加可选接杆可测量深孔。

全国热线

177-2781-6361

产品特点product feature
日本三丰ABSOLUTE快速孔径千分尺568-368

日本三丰mitutoyo快速孔径千分尺

日本三丰ABSOLUTE快速孔径千分尺568-368,568系列ABSOLUTE快速孔径千分尺SBM-40CX,数显快速型,利用杠杆操作的内径测量仪,能够简便快速地进行测量;钛涂层的量爪提供优质耐用性和耐冲击性,并能让仪器测量到盲孔的底部,添加可选接杆可测量深孔。

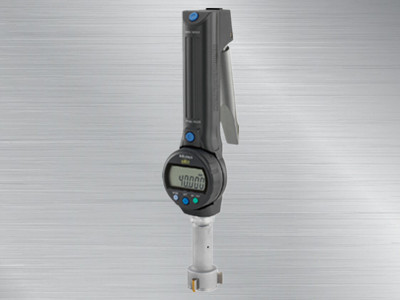

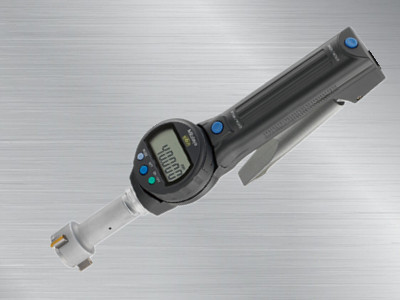

产品展示Product show
  • ABSOLUTE快速孔径千分尺568-368三丰ABSOLUTE快速孔径千分尺568-368
  • ABSOLUTE快速孔径千分尺568-368568-368孔径千分尺
  • 日本三丰快速孔径千分尺日本三丰快速孔径千分尺
产品参数Product Parameter

 产品特点:

ABSOLUTE Borematic

  568系列ABSOLUTE快速孔径千分尺

  SBM-CX

  1.数显快速型,利用杠杆操作的内径测量仪,能够简便快速地进行测量;

  2.钛涂层的量爪提供优质耐用性和耐冲击性,并能让仪器测量到盲孔的底部;

  3.三爪接触测头保证可以获得高度可重复的测量数据;

  4.绝对型线性编码器能够避免超速误差;

  5.GO/NO-GO判断功能;

  6.双保持功能按钮,最佳定位,保持优良的可操作性;

  7.330°可旋转型显示屏装置,能够从任何角度读取数值;

  8.能测量盲孔底部;

11

测量范围(mm)

L3(mm)

L4(mm)

L5(mm)

6-12

2以下

-

2.5

12-20

0.3以下

5.6

3.5

20-30

8.3

5.2

30-50

13

10

50-125

17

14


  9.添加可选接杆可测量深孔;


12

  10.数字输出端口可组入统计过程控制和网络化测量系统;

  11.接口输入工具可将测量数据转为键盘信号,然后直接输入现成的电子表格软件的单元格,比如EXCEL;

  12.可更换测头的孔径千分尺可提供部分套装和全部套装选择;

  13.关于环规的详情。


        产品参数:

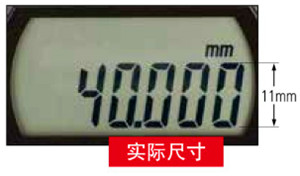

大型号液晶显示屏


1


  大型号液晶显示屏可显示11mm字符,该字符的面积是现有产品(显示8.5mm字符)字符面积的1.5倍,从而测量值极   易读取。

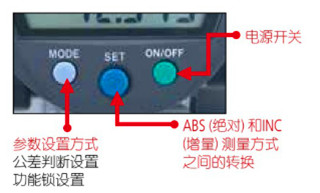

 三大按钮


2


  流行的三大按钮设计,就像用在ABS ID-N/ID-B防冷却液数显指示表上的一样,使按钮和操作变得更容易。

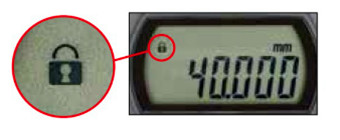

功能锁定


3


  设置功能锁定可以防止由于疏忽改变预置功能的设置,保证测量结果的可靠性。

     规格:

  分辨率:0.001mm

  显示屏:LCD

  反应速度:无限制

  电池:SR44(1个),938882用于数显显示(标注附件)

  电池寿命:大约可连续使用5000小时

  位置检出方式:静电电容式绝对编码器

     功能

  GO/NO-GO 判断功能

  GO/NO-GO 判断放大显示

  2点预设

  零点装置

  保留数据,错误报告

  电池低电压警报

  数据输出

  功能锁

  330°旋转显示屏

 规格:

 单体

货号

型号

测量范围*2

精度 *1

重量

选件*2

接长杆(选件)

SPC电缆

568-361

SBM-8CX

6-8mm

±5μm(最大差值5μm)

480g

952322(100mm)

905338(1m)  905409(2m)

568-362

SBM-10CX

8-10mm

485g

568-363

SBM-12CX

10-12mm

568-364

SBM-16CX

12-16mm

475g

952621(150mm)

568-365

SBM-20CX

16-20mm

480g

568-366

SBM-25CX

20-25mm

±6μm(最大差值6μm)

540g

952622(150mm)

568-367

SBM-30CX

25-30mm

555g

568-368

SBM-40CX

30-40mm

565g

568-369

SBM-50CX

40-50mm

610g

568-370

SBM-63CX

50-63mm

730g

952623(150mm)

568-371

SBM-75CX

62-75mm

740g

568-372

SBM-88CX

75-88mm

790g

568-373

SBM-100CX

87-100mm

800g

568-374

SBM-113CX

100-113mm

900g

568-375

SBM-125CX

112-125mm

910g

*1不包括量化误差;

  *2使用其它套装的副测头增加测量范围都是不可取的。(不能保证测量精度的准确性)。

  注:精度:整个测量面测量到的值;

  最大差值:精度范围内最大值和最小值之差;

  环规为选件。


产品尺寸图:

日本三丰快速孔径千分尺568-364尺寸图

型号

测量范围

L2

L1

SBM-8CX,10CX,12CX

6-8,8-10,10-12mm

83

284

SBM-16CX,20CX,

12-16,16-20mm

53

255

SBM-25CX,30CX,

20-25,25-30mm

59

261

SBM-40CX,50CX,

30-40,40-50mm

67

269

SBM-63CX,75CX,88CX,100CX,113CX,125CX

50-63,62-75,75-88,87-100,100-113,112-125mm

75

277

测量范围不同,外观也不同。

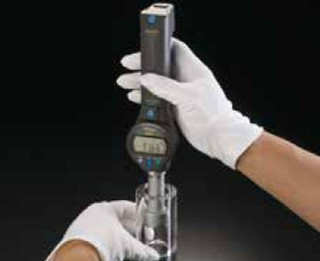

产品案例额图:

日本三丰快速孔径千分尺568-364案例图

        选件:


  USB Input Tool (2m): 06AFM380F

  U-WAVE-T 连接电缆

  02AZD790F(160mm)

  02AZE140F:脚踏开关用
