  • 日本三丰ABSOLUTE数显内径表511-501
日本三丰ABSOLUTE数显内径表511-501

日本三丰ABSOLUTE数显内径表511-501,511系列GD-D160内径表,专门设计用于内径测量,在2m深孔的底部测量时,最多可使用4根接长杆(250mm或者500mm),最小值保留功能可轻松的测量小孔洞直径尺寸。

全国热线

177-2792-5682

产品特点product feature
日本三丰ABSOLUTE数显内径表511-501

日本三丰ABSOLUTE数显内径表

日本三丰ABSOLUTE数显内径表511-501,511系列GD-D160内径表,专门设计用于内径测量,在2m深孔的底部测量时,最多可使用4根接长杆(250mm或者500mm),最小值保留功能可轻松的测量小孔洞直径尺寸。

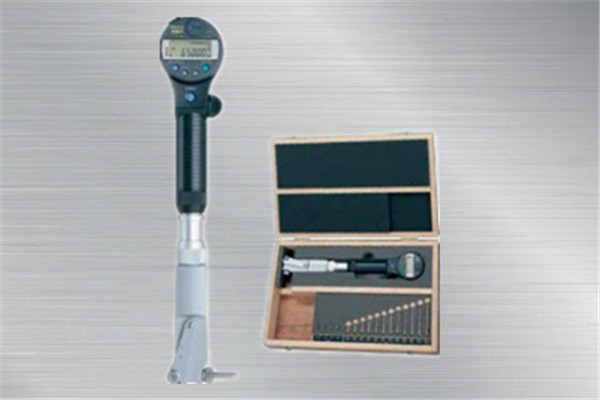

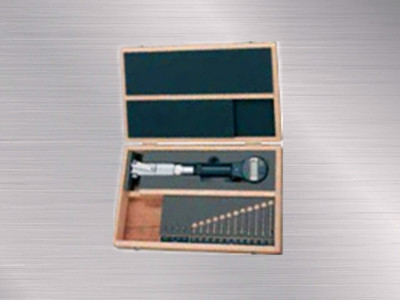

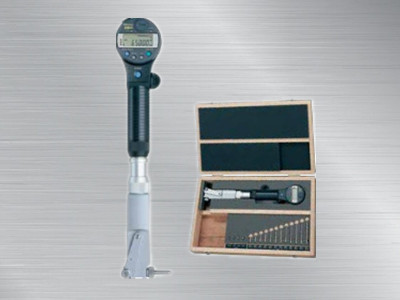

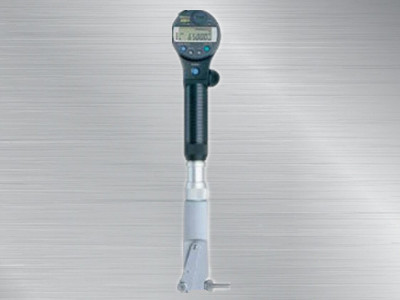

产品展示Product show
  • 日本三丰ABSOLUTE数显内径表511-501日本三丰ABSOLUTE数显内径表511-501
  • 日本三丰ABSOLUTE数显内径表511-501511-501数显内径表
  • 日本三丰ABSOLUTE数显内径表511-501日本三丰ABSOLUTE数显内径表
产品参数Product Parameter

 产品特点:

 内径表

     511系列ABSOLUTE数显内径表

  GD-D

1.ABSOLUTE数显内径表专门设计用于内径测量;

  2.在2m深孔的底部测量时,最多可使用4根接长杆(250mm或者500mm);

  3.显示屏和握柄最大可旋转320°,显示屏最多可倾斜90°,因此可以轻易的从任何方向读取读数;

  4.最小值保留功能可轻松的测量小孔洞直径尺寸;

  5.使用量块套装可以快速和准确的将内径表设置Wie基准值;

  6.有内径表检测器和一系列的环规可选,用于测量前,帮助表精确设置。

规格

     日本三丰ABSOLUTE数显内径表511-50101

注:1)假设正常使用情况下为每天8小时。
  2)如果测头的速度超过50μm/s,正确的峰值可能无法显示。
  3)IP53表示防尘和防溅水防护等级,但只适用于闭合连接器盖时。

规格:

  精度:3μm

  重复精度:2μm

  相邻误差:2μm

  电池:SR44(2个),938882

  电池寿命:正常条件下使用约为2000小时

  显示:液晶显示字符高度8.5mm

  长度基准:ABSOLUTE线性编码器

  最大反应速度:无限制

 功能

  预设功能

  基准值设定(最大3个)

  公差判断

  上/下限设定(最大3个)

  最小值保持

  数据输出

  显示屏旋转(320°)

  显示屏倾斜(90°,7档)

  低电量警告显示

  错误警报

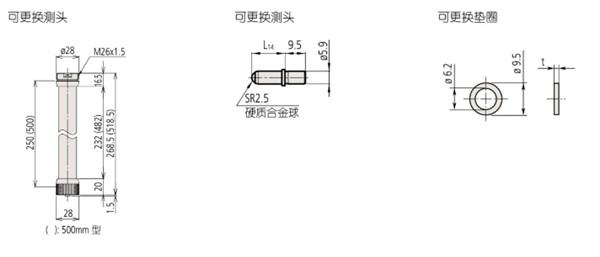

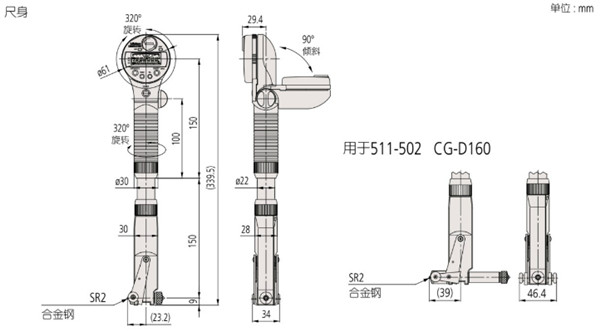

产品尺寸图:

1571038065(1)

1571038079(1)

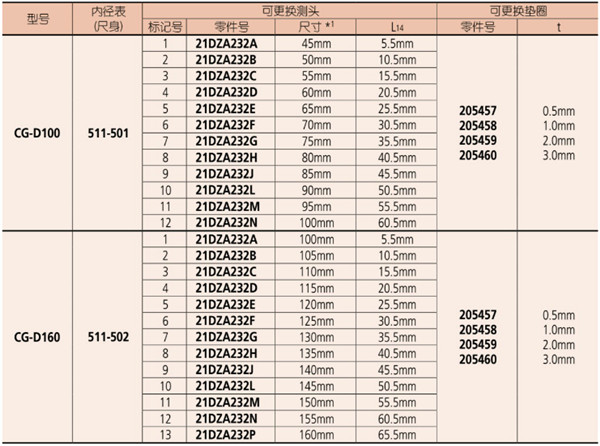

规格:

1571038038(1)

                                 *1表示测量尺寸

     选件

21DZA089:250mm接长杆

  21DZA081:500mm接长杆

  可使用多达四根界限干,允许最大长度2m用于输入工具/三丰微型处理器的连接电缆。

  1m:905338

  2m:905409

  USB Input Tool(2m)06AFM380F

  U-WAVE-T连接电缆

  02AZD790F(160mm)

  02AZE140F:脚踏开关用

  ——:环规

  264-505DC:Digimatic微型处理器

  DP-1VA LOGGER

      量块和量块套装设置原点或基准值(选件)

使用案例


案例图

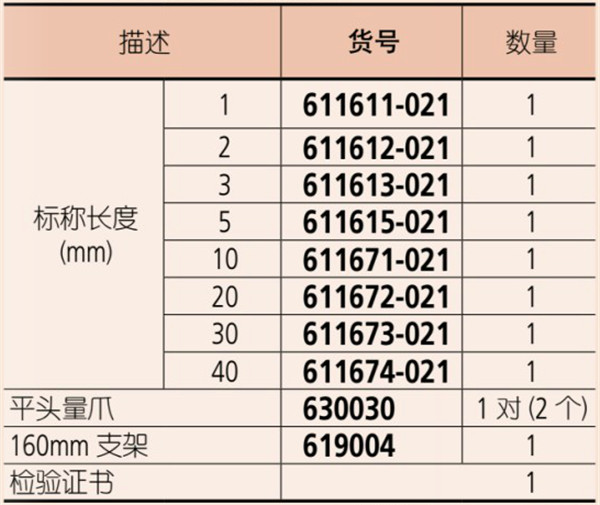

 矩形量块



  *仅适用于511-201

  516-118-10

  516-118-60附带校准成绩书


日本三丰ABSOLUTE数显内径表511-50102


  *相当于JIS B 7506 0级

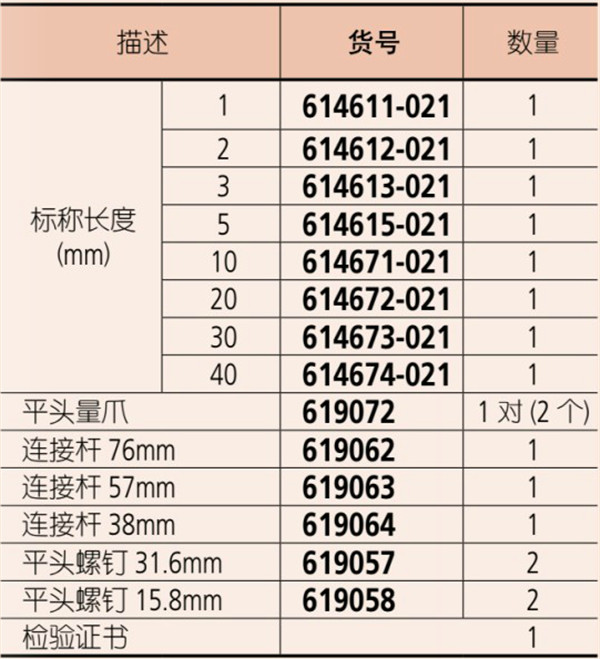

 方形量

  *仅适用于511-501

  516-119-10

  516-119-60附带校准成绩书



1571038005(1)


    *相当于JIS B 7506 0级
