  • 日本三丰薄片型千分尺422-411
  • 日本三丰薄片型千分尺422-411

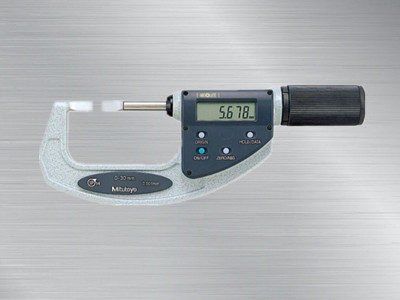

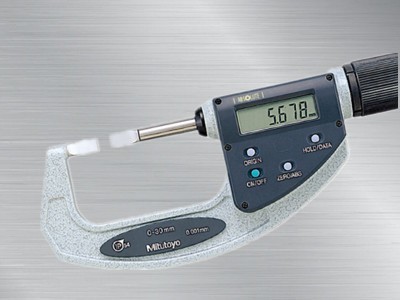

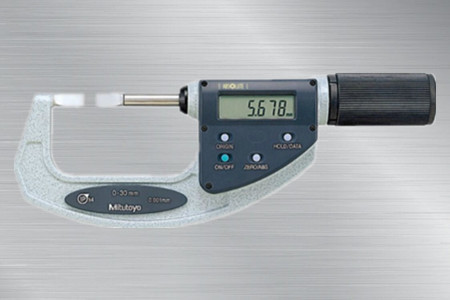

日本三丰薄片型千分尺422-411

日本三丰薄片型千分尺422-411,422系列BLM-30QM的直进式测微螺杆型,测量端面为薄片型,使用于不易测量的凹槽。

全国热线

177-2792-5682

产品特点product feature
日本三丰薄片型千分尺422-411

日本三丰mitutoyo薄片型千分尺

日本三丰薄片型千分尺422-411,422系列BLM-30QM的直进式测微螺杆型,测量端面为薄片型,使用于不易测量的凹槽。

产品展示Product show
  • 日本三丰薄片型千分尺422-411日本三丰薄片型千分尺422-411
  • 日本三丰薄片型千分尺422-411422-411薄片型千分尺
  • 日本三丰薄片型千分尺422-411 日本三丰薄片型千分尺
产品参数Product Parameter

 产品特点:

1.测砧和测螺杆的端面为端面为薄片型,可用于测量花键轴、键槽等不易测量位置的凹槽尺寸;

  2.可用硬质合金测量面;

  3.直径式测螺杆型;

  4.带有恒定测力的装置。

产品参数:

数显型Quickmike型(LCD)货号

型号

测量范围

分辨力

备注

422-411

BLM-30QM

0-30mm

0.001mm

A

422-412

BLM-55QM

25-55mm


注:1)数显型和422-230-30型提供一个隔热罩作为标准配件。
  本类型不属于防水规格。

     产品尺寸图:

日本三丰薄片型千分尺422-411尺寸图

型号

测量范围

L

a

b

c

BLM-25MX

0-25mm

0

11

31

12.5

BLM-50MX

25-50mm

25

12.2

50

12.6

BLM-75MX

50-75mm

50

14.6

57

13

BLM-100MX

75-100mm

75

16.7

76

16

BLM-25MX/.4T

0-25mm

0

11

31

12.5

BLM-50MX/.4T

25-50mm

25

.12.2

50

12.6

BLM-25MXW

0-25mm

0

11

31

12.5

BLM-25MXW/.4T

0-25mm

0

11

31

12.5

BLM-25

0-25mm

0

7.8

32

15

BLM-50

25-50mm

25

12.2

49

14.5

BLM-75

50-75mm

50

14.6

60

14.5

BLM-100

75-100mm

75

16.7

79

17.5

BLM-125

100-125mm

100

18.8

94

17.9

BLM-150

125-150mm

125

19.1

106

18.3

BLM-175

150-175mm

150

18.2

118

18.5

BLM-200

175-200mm

175

16.8

130

18.9

BLM-225

200-225mm

200

18

143

17.7

BLM-250

225-250mm

225

156

18.7

BLM-275

250-275mm

250

169

BLM-300

275-300mm

275

181

BLM-30QM

0-30mm

0

8.5

36

BLM-55QM

25-55mm

25

10.3

47

13.5


产品规格:

 选件:

  连接电缆

  1m: 05CZA662

  2m: 05CZA663

  USB Input Tool

  USB-ITN-E (2m): 06AFM380E

  U-WAVE-T 连接电缆

  02AZD790E(160mm)

  02AZE140E:脚踏开关用

  Quickmike

  Quickmike的快速进给速度可达10mm/rev

  可快速测量不同形状的工件。

  垂直方向上的测砧和测微螺杆之间的偏差。
