  • 日本三丰防冷却液千分尺293-230-30
日本三丰防冷却液千分尺293-230-30

日本三丰防冷却液千分尺293-230-30,293系列MDC-25MX千分尺,测量范围为0-25mm,分度值为0.001mm,带有数据输出功能,超高性能,隔热装置,表面护板部分,考虑到便于手持测量,采用了防滑形状 (凸起形状),通过棘轮套管提高了单手的操作性;所有塑料元件均采用耐油性材料,电池寿命达到约2.4年。

全国热线

177-2781-6361

产品特点product feature
日本三丰防冷却液千分尺293-230-30

日本三丰Mitutoyo防冷却液千分尺

日本三丰防冷却液千分尺293-230-30,293系列MDC-25MX千分尺,测量范围为0-25mm,分度值为0.001mm,带有数据输出功能,超高性能,隔热装置,表面护板部分,考虑到便于手持测量,采用了防滑形状 (凸起形状),通过棘轮套管提高了单手的操作性;所有塑料元件均采用耐油性材料,电池寿命达到约2.4年。

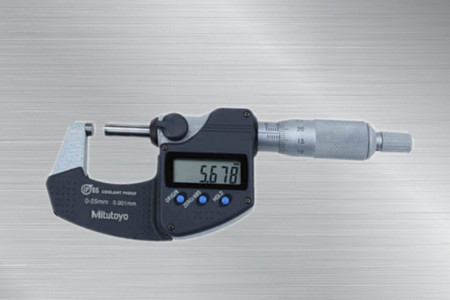

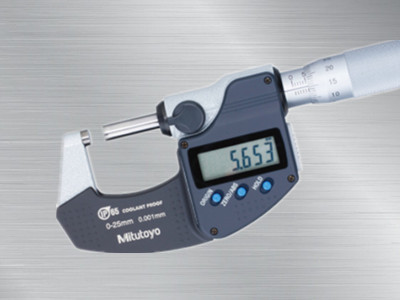

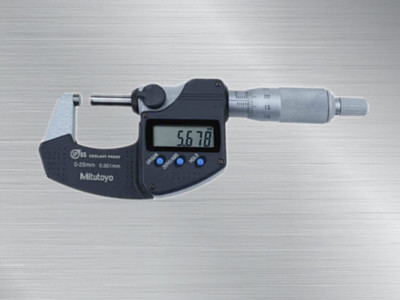

产品展示Product show
  • 日本三丰防冷却液千分尺293-230-30日本三丰防冷却液千分尺293-230-30
  • 日本三丰防冷却液千分尺293-230-30293-230-30千分尺
  • 三丰防冷却液千分尺 日本三丰防冷却液千分尺
产品参数Product Parameter

防冷却液千分尺

  293 系列

  MDC-MX/MXT/PX/PXT

  1.通过更换测砧,实现一把千分尺上的多个宽度的测量范围;1.超高性能。

  2.电池寿命达到约 2.4 年,可减少繁琐的电池更换。

  3.隔热装置,表面护板部分,考虑到便于手持测量,采用了防滑形状 (凸起形状)。

  4.通过棘轮套管提高了单手的操作性。

  5.所有塑料元件均采用耐油性材料。

  6.带有测量数据输出功能的机型 (MDC-MX/MXT) 可建立统计过程控制系统和计量系统。

  7.测量数据可转换为键盘信号,直接输入到市面在售的表格计算软件的表格,具有便利的操作界面以及输入工具。

  8. 恒定测力的装置有棘轮锁紧式和棘轮套管式两种。

  9.测量面为硬质合金。

产品参数:

货号

型号

测量范围*1

精度

平行度

恒定测力的装置

重量

带有数据输出功能

293-230-30

MDC-25MX

0 - 25mm

±1µm

1µm

棘轮锁紧

270g

293-231-30

MDC-50MX

25 - 50mm

330g

293-232-30

MDC-75MX

50 - 75mm

2µm

470g

293-233-30

MDC-100MX

 75 - 100mm

±2µm

625g

293-250-30

MDC-125MX

100 - 125mm

[2+最大测量长度(mm)/100](小数圆整

600g

293-251-30

MDC-150MX

125 - 150mm

740g

293-252-30

MDC-175MX

150 - 175mm

±3µm

800g

293-253-30

MDC-200MX

175 - 200mm

970g

293-254-30

MDC-225MX

200 - 225mm

1110g

293-255-30

MDC-250MX

225 - 250mm

±4µm

1270g

293-256-30

MDC-275MX

250 - 275mm

1370g

293-257-30

MDC-300MX

275 - 300mm

1590g

293-234-30

MDC-25MXT

0 - 25mm

±1µm

1µm

棘轮套管

280g

293-235-30

MDC-50MXT

25 - 50mm

340g

293-236-30

MDC-75MXT

50 - 75mm

2µm

480g

293-237-30

MDC-100MXT

 75 - 100mm

±2µm

635g

不带有数据输出功能

293-240-30

MDC-25PX

0 - 25mm

±1µm

1µm

棘轮锁紧

270g

293-241-30

MDC-50PX

25 - 50mm

330g

293-242-30

MDC-75PX

50 - 75mm

2µm

470g

293-243-30

MDC-100PX

 75 - 100mm

±2µm

625g

293-244-30

MDC-25PXT

0 - 25mm

±1µm

1µm

棘轮套管

280g

293-245-30

MDC-50PXT

25 - 50mm

340g

293-246-30

MDC-75PXT

50 - 75mm

2µm

480g

293-247-30

MDC-100PXT

 75 - 100mm

±2µm

635g

    *1 :最大测量长度为 125mm 以上的产品的原点设置属于自由预设型。

产品尺寸图:


日本三丰防冷却液千分尺尺寸图

型号

测量范围

L

a

b

c

MDC-25MX/25PX

0 - 25mm

0

6.5

25

2.5

MDC-50MX/50PX

25 - 50mm

25

7.3

32.5

MDC-75MX/75PX

50 - 75mm

50

10.1

47

MDC-100MX/100PX

 75 - 100mm

75

11.5

60

MDC-25MXT/25PXT

0 - 25mm

0

6.5

25

MDC-50MXT/50PXT

25 - 50mm

25

7.3

32.5

MDC-125MX

100 - 125mm

100

16.7

76

5.3

MDC-150MX

125 - 150mm

125

18.8

90

5.7

MDC-175MX

150 - 175mm

150

19.1

103

6.1

MDC-200MX

175 - 200mm

175

18.2

115

6.3

MDC-225MX

200 - 225mm

200

16.8

126

6.7

MDC-250MX

225 - 250mm

225

18

139

5.5

MDC-275MX

250 - 275mm

250

152

6.5

MDC-300MX

275 - 300mm

275

166




     产品规格:

       功能

  原点设置 (ABS 绝对测量系统) :按原点按钮,在当前测微螺杆位置重置 ABS 原点。根据尺寸不同,可设置原点值。

  零点设置 (INC 增量测量系统)

  短按 ZERO/ABS 按钮,在当前测微螺杆位置显示设置到零点,切换到增量测量模式,长按按钮重置为

  ABS 测量模式。

  数据保持 :

  可以保持显示值。若解除此功能,在此之前设置定的调零位置或从原点位置开始的测量值会显示出来,对于不易观看显示的位置测量非常便利。

  测量数据输出 *4:带有测量数据输出端子,可建立统计过程控制系统和计量系统。

  *4 :仅限 MDC-MX/MXT

  自动电源开 / 关 :

  若持续大约 20 分钟不再使用时,液晶显示会消失,但 ABS 测量长度系列的原点 (预设值) 尚处于记忆状态。再次旋转测微螺杆则可以恢复显示。

  错误警报 :

  万一显示部出现溢出或者计算失误时,显示部会显示出错信息,测量功能会自动停止。在出错状态下

  不能继续测量。另外,电池电压低下时,在进入不能测量的状态之前电池标记会点亮,以提示电池将要耗尽。

功能锁定 :

  为防止因误操作而改变原点位置,可锁定 PRESET (原点设置) 功能和ZERO(调零)功能。

  IP65 等级

  等级 6: 防尘

  不允许灰尘渗入

  等级 5: 防喷射

  从任何方向直接喷射的水不会产生负面影响

 规格

  分辨力 : 0.001mm

  平面度 : 0.3?m

  尘 / 水防护等级 : IP65 (IEC60529)*2

  测力 : 5 ~ 10N

  电池 : SR44 (1 个), 938882 用于数显显示(标准附件)

  位置检测方式 : 电磁感应式旋转传感器

 电池寿命 :

  正常使用情况下约为 2.4 年 (MDC-MX/MXT/PX/PXT)

  标准附件 : 量杆 1 个 (测量范围 25mm 规格除外)

  扳手 (301336)

  *2: 使用后需要做防锈处理

  选件

  仅支持带数据输出的型号 :

  带有输出开关的电缆 *3

  1m: 05CZA662

  2m: 05CZA663

  USB Input Tool

  USB-ITN-B (2m): 06AFM380B

  U-WAVE-T 连接电缆 (160mm)

  02AZD790B

  脚踏开关用 : 02AZE140B

  *3: 因与其他测量数据输出功能的数显千分尺的连接性没有互换性,请注意。
