  • 日本三丰杠杆千分尺510-121
  • 日本三丰杠杆千分尺510-121
日本三丰杠杆千分尺510-121

日本三丰杠杆千分尺510-121,510系列IDM-25R,适合于小批量产品原件的测量,手持式测量的设计理念,更易于准确测量,25mm的型号,设置了左右位置可选的测砧伸缩按钮。

全国热线

177-2781-6361

产品特点product feature
日本三丰杠杆千分尺510-121

日本三丰杠杆千分尺

日本三丰杠杆千分尺510-121,510系列IDM-25R,适合于小批量产品原件的测量,手持式测量的设计理念,更易于准确测量,25mm的型号,设置了左右位置可选的测砧伸缩按钮。

产品展示Product show

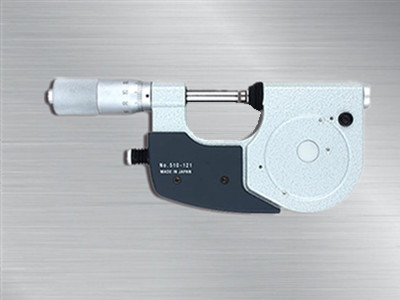

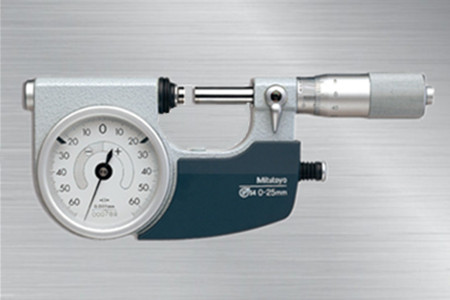

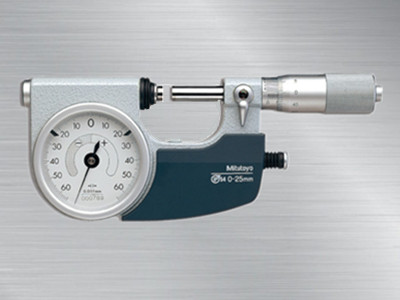

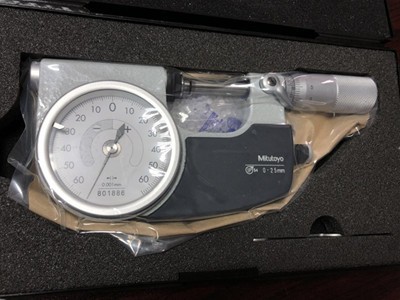

  • 日本三丰杠杆千分尺510-121日本三丰杠杆千分尺510-121
  • 日本三丰杠杆千分尺510-121510-121千分尺
  • 日本三丰杠杆千分尺510-121 日本三丰杠杆千分尺
产品参数Product Parameter

 产品特点:

1.适合于小批量产品原件的测量;

  2.手持式测量的设计理念,更易于准确测量;

  3.25mm的型号,设置了左右位置可选的测砧伸缩按钮;

  4.极大的提高了准确性:指示表物产和分度为1μm;

  5.可以在直接接触研磨冷却剂飞沫的加工现场使用,尘水保护等级达到IP54;

  6.硬涂层表蒙:提高放油,抗划性能;

  7.大尺寸指示表,易于读取;

  8.全部机型标准装配调零功能;

  9.测量面为硬质合金。

产品参数:

货号

型号

测量范围

指示范围

分度值

表盘分度值

测力

伸缩测砧按钮

重量

510-121

IDM-25R

0-25mm

±0.06mm

0.001mm

0.001mm

5-10N

右侧

520g

510-141

IDM-25RL

左侧

530g

510-122

IDM-50R

25-50mm

670g

510-123

IDM-75R

50-75mm

820g

510-124

IDM-100R

75-100mm

970g


     产品尺寸图:

  日本三丰杠杆千分尺510-121尺寸图

     产品说明图:



日本三丰杠杆千分尺510-121说明图

产品规格:

平面图:0.3μm

  平行度:测量范围小于50mm型为0.6μm

  测量范围大于50mm型为1μm

  精度:±2μm

  测微螺杆进给误差:3μm

  指示表示值变动性:0.4μm

  指示表示值误差:1μm

  工件定位柱(选件)

  实现更稳定的测量;

  三种类型可供选择,以适应不同尺寸的工件。

测量范围

A

B

工件定位柱A 04AZA124

Φ16

23

工件定位柱B 04AZA125

Φ14

20.5

工件定位柱C 04AZA126

Φ14

15


产品测试图:


日本三丰杠杆千分尺510-121示范图

510-121,510-141

Dmin

Dmax

C

工件定位柱A

N/A

N/A

N/A

工件定位柱B

4

16

5

工件定位柱C

15

25

10.5

510-122

Dmin

Dmax

C

工件定位柱A

25

37

15.5

工件定位柱B

30

42

18

工件定位柱C

41

50

23.5

510-123

Dmin

Dmax

C

工件定位柱A

50

61

27.5

工件定位柱B

54

66

30

工件定位柱C

65

75

35.5

510-124

Dmin

Dmax

C

工件定位柱A

75

87

40.5

工件定位柱B

80

92

43

工件定位柱C

91

100

48.2
