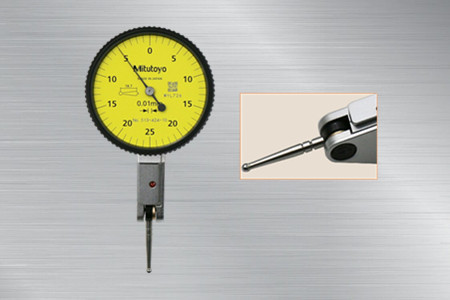

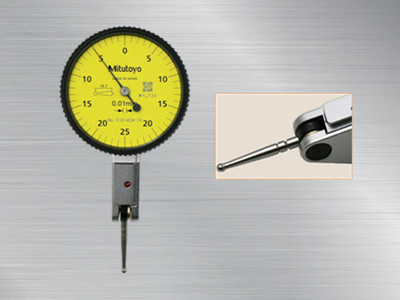

日本三丰杠杆百分表513-424-10E,513系列标准型、双倍刻度间距型、防磁型杠杆指示表TI-133EX,可以方便的测量普通指示表难以测量的凹面。采用非分离结构实现测量方向自动返转,防眩平面镜片带有防划涂层。
177-2781-6361
日本三丰杠杆百分表513-424-10E,513系列标准型、双倍刻度间距型、防磁型杠杆指示表TI-133EX,可以方便的测量普通指示表难以测量的凹面。采用非分离结构实现测量方向自动返转,防眩平面镜片带有防划涂层。
产品特点:
杠杆指示表
513系列水平型TI
1.可以方便的测量普通指示表难以测量的凹面;
2.采用非分离结构实现测量方向自动返转;
3.由于表盘与带有 O 型圈的镜片一体式设计,指示表具有防水防尘性能;
4.防眩平面镜片带有防划涂层。
5.红宝石测针型杠杆指示表,更耐磨损,非磁,非电导测针可用于放电加工机。
规格:
基本套装 |
附加套装 |
全套装装 |
分度值(mm) |
测量范围(mm) |
全量程误差(µm) |
表盘读数 |
测力 |
高精度型 |
转速计型 |
长测针型 |
低测力型 |
标准型 |
双倍刻度间距型 |
小型 |
防磁型 |
红宝石测针 |
513-424-10E |
513-424-10A |
513-424-10T |
0.01 |
0.5 |
6 |
0-25-0 |
0.3N 以下 |
|
|
|
|
√ |
√ |
|
√ |
|
513-478-10E |
— |
— |
0.5 |
6 |
0-25-0 |
0.3N 以下 |
|
|
|
|
√ |
√ |
|
|
√ |
|
513-466-10E |
— |
— |
0.5 |
6 |
0-25-0 |
0.3N 以下 |
|
|
|
|
|
√ |
√ |
√ |
|
|
513-404-10E |
513-404-10A |
513-404-10T |
0.8 |
9 |
0-40-0 |
0.3N 以下 |
|
|
|
|
√ |
|
|
√ |
|
|
513-474-10E |
— |
— |
0.8 |
9 |
0-40-0 |
0.3N 以下 |
|
|
|
|
√ |
|
|
|
√ |
|
513-464-10E |
— |
— |
|
9 |
0-40-0 |
0.3N 以下 |
|
|
|
|
|
|
√ |
√ |
|
|
513-415-10E |
513-415-10A |
513-415-10T |
1 |
10 |
0-50-0 |
0.2N 以下 |
|
|
√ |
|
|
|
|
√ |
|
|
513-477-10E |
— |
— |
1 |
10 |
0-50-0 |
0.2N 以下 |
|
|
√ |
|
|
|
|
|
√ |
|
513-426-10E |
513-426-10A |
|
1.5 |
16 |
0-25-0 |
0.4N 以下 |
|
√ |
|
|
|
√ |
|
√ |
|
|
513-405-10E |
513-405-10A |
513-405-10T |
0.002 |
0.2 |
4 |
0-100-0 |
0.3N 以下 |
|
|
|
|
√ |
|
|
√ |
|
513-475-10E |
— |
— |
0.2 |
4 |
0-100-0 |
0.3N 以下 |
|
|
|
|
√ |
|
|
|
√ |
|
513-465-10E |
— |
— |
0.2 |
4 |
0-100-0 |
0.3N 以下 |
|
|
|
|
|
|
√ |
√ |
|
|
513-425-10E |
513-425-10A |
— |
0.6 |
7 |
0-100-0 |
0.4N 以下 |
|
√ |
|
|
|
|
|
√ |
|
|
513-401-10E |
— |
— |
0.001 |
0.14 |
4 |
0-70-0 |
0.3N 以下 |
√ |
|
|
|
|
|
|
√ |
|
513-471-10E |
— |
— |
0.001 |
0.14 |
4 |
0-70-0 |
0.3N 以下 |
√ |
|
|
|
|
|
|
|
√ |
* 提供一个Φ2mm 宝石测针做为Φ2mm 硬质合金测针的替换。
产品尺寸:
水平型:
类型 |
货号 |
型号 |
L1 |
L2 |
水平型 |
513-401-10E |
TI-111EX |
14.7 |
11.2 |
513-471-10E |
TI-111ERX |
|||
513-405-10E |
TI-112EX |
18.7 |
15.2 |
|
513-425-10 |
TI-152EX |
|||
513-475-10E |
TI-112ERX |
|||
513-404-10E |
TI-113EX |
20.9 |
17.4 |
|
513-474-10E |
TI-113ERX |
|||
513-424-10E |
TI-133EX |
22.2 |
18.7 |
|
513-426-10E |
TI-153EX |
|||
513-478-10E |
TI-133ERX |
|||
513-414-10E |
TI-129EX |
37.4 |
33.9 |
|
513-415-10E |
TI-123EX |
44.5 |
41.0 |
|
513-477-10E |
TI-123ERX |
小型:
类型 |
货号 |
型号 |
L1 |
L2 |
小型 |
513-465-10E |
TI-412EX |
18.7 |
15.2 |
513-464-10E |
TI-413EX |
20.9 |
17.4 |
|
513-466-10E |
TI-433EX |
22.2 |
18.7 |

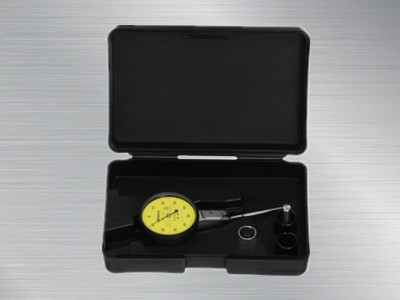

套装配置:公制型
