  • 日本三丰花键千分尺111-115
日本三丰花键千分尺111-115

日本三丰花键千分尺111-115,111系列SPM-25,测砧和心轴双侧小直径测头,可用于花键轴、槽和键沟等,带有恒定测力的装置。

全国热线

177-2781-6361

产品特点product feature
日本三丰花键千分尺111-115

日本三丰mitutoyo花键千分尺

日本三丰花键千分尺111-115,111系列SPM-25,测砧和心轴双侧小直径测头,可用于花键轴、槽和键沟等,带有恒定测力的装置。

产品展示Product show

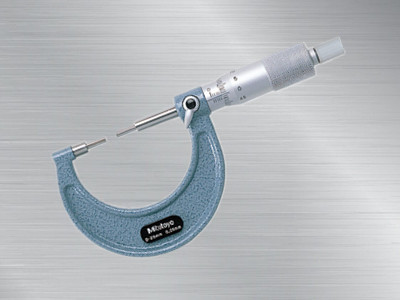

  • 日本三丰花键千分尺111-115日本三丰花键千分尺111-115

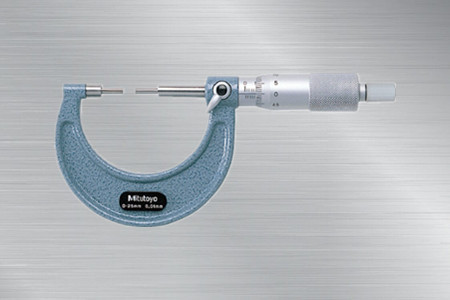

  • 日本三丰花键千分尺111-115111-115花键千分尺

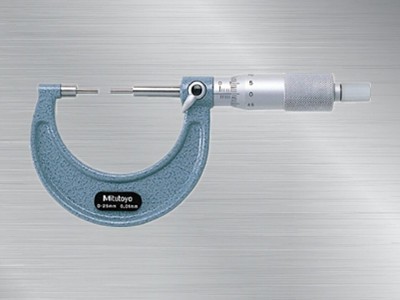

  • 日本三丰花键千分尺111-115 日本三丰花键千分尺
产品参数Product Parameter

 产品特点:
        1.测砧和测微螺杆都带有一个小直径测头,可用于测量花键轴、槽和键沟;
  2.测量面为硬质合金;
  3.带有恒定测力的装置。

产品参数:

普通型货号

型号

测量范围

分辨力

备注

111-215

SPM2-25

0-25mm

0.01mm

B

111-115

SPM-25

A

111-116

SPM-50

25-50mm

111-117

SPM-75

50-75mm

111-118

SPM-100

75-100mm

111-119

SPM-125

100-125mm

111-120

SPM-150

125-150mm

111-121

SPM-175

150-175mm

111-122

SPM-200

175-200mm

111-123

SPM-225

200-225mm

111-124

SPM-250

225-250mm

111-125

SPM-275

250-275mm

111-126

SPM-300

270-300mm

机械计数型

131-115

SPM-25K

0-25mm

0.01mm

A


注:关于SPM-MX/SPM2-MX的功能,MDC-MX,连接电缆(选件)只能使用防水专用型。

     产品尺寸:

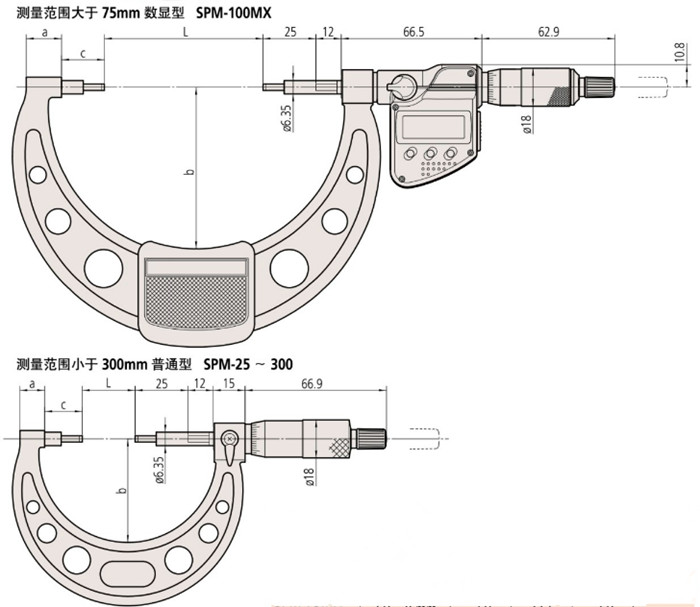

   日本三丰花键千分尺111-115尺寸图

货号

型号

L

a

b

c

SPM-25MX

0-25mm

0

7.3

32.5

17.5

SPM2-25MX

SPM-50MX

25-50mm

25

10.1

47

SPM2-50MX

SPM-75MX

50-75mm

50

11.5

60

SPM2-75MX

SPM-100MX

75-100mm

75

16.7

76

20.3

SPM2-100MX

SPM2-25

0-25mm

0

10

38

17.5

SPM-25

SPM-50

25-50mm

25

12

49

SPM-75

50-75mm

50

14

60

SPM-100

75-100mm

75

16.7

79

20.3

SPM-125

100-125mm

100

18.8

94

20.7

SPM-150

125-150mm

125

19.1

106

21.1

SPM-175

150-175mm

150

18.2

118

21.3

SPM-200

175-200mm

175

16.8

130

21.7

SPM-225

200-225mm

200

18

143

20.5

SPM-250

225-250mm

225

156

21.5

SPM-275

250-275mm

250

169

SPM-300

275-300mm

275

181

       产品规格:

        规格:

  平面度 :0.3μm

  平行度 :( 2 + 最大测量长度/100 ) μm ( 小数圆整)

        精度

  111系、131系列精度:

  ±( 2 + 最大测量长度/75 ) μm ( 小数圆整)

  不含量化误差
