  • 日本三丰孔径千分尺368-170
日本三丰孔径千分尺368-170

日本三丰孔径千分尺368-170,368系列三爪式孔径千分尺HT-63R,三爪孔径千分尺的钛涂层量爪具有良好的耐用性和抗冲击性,仪器可直达盲孔底端测量,三爪孔径千分尺适应于测量范围为6mm或者以上的类型,装配的恒压装置,减少了因操作人员水平的不同而引起的偏差,从而可进行稳定的测量。

全国热线

177-2792-5682

产品特点product feature

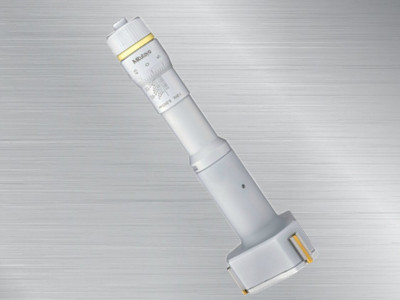

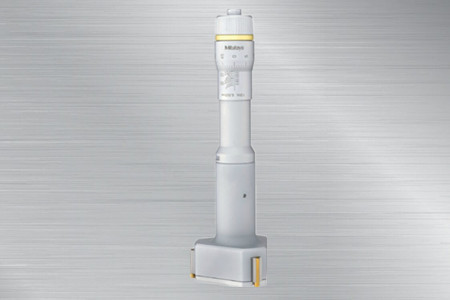

日本三丰孔径千分尺368-170

日本三丰mitutoyo孔径千分尺

日本三丰孔径千分尺368-170,368系列三爪式孔径千分尺HT-63R,三爪孔径千分尺的钛涂层量爪具有良好的耐用性和抗冲击性,仪器可直达盲孔底端测量,三爪孔径千分尺适应于测量范围为6mm或者以上的类型,装配的恒压装置,减少了因操作人员水平的不同而引起的偏差,从而可进行稳定的测量。

产品展示Product show
  • 日本三丰孔径千分尺368-170日本三丰孔径千分尺368-170
  • 日本三丰孔径千分尺368-170368-170孔径千分尺
  • 日本三丰mitutoyo孔径千分尺368-168日本三丰mitutoyo孔径千分尺
产品参数Product Parameter

 产品特点:

Holtest孔径千分尺

368系列二爪/三爪式孔径千分尺

D·E·HT-R

 1.三爪孔径千分尺的钛涂层量爪具有良好的耐用性和抗冲击性,仪器可直达盲孔底端测量;

  2.三爪孔径千分尺适应于测量范围为6mm或者以上的类型,通过自动居中可稳定的测量;

  3.可贴近盲孔底端进行测量,接长杆(选件)可用于测量深孔,此功能适于6mm以上型;

  4.装配的恒压装置,减少了因操作人员水平的不同而引起的偏差,从而可进行稳定的测量。

  5.环规(选件)可用于原点设置。

1

测量范围(mm

L3(mm

L4mm

L5mm

2-6

-

-

2

6-12

2或以下

-

2.5

12-20

0.3或以下

5.6

3.5

20-30

8.3

5.2

30-50

13.0

10.0

50-100

17.0

14.0

100-300

12.4或以下

21.0

13.8


规格:

货号

型号

测量范围(mm

分度值

精度*1

接长杆(选件)

二爪式

368-001

D1

2-2.5

0.001mm

±2μm(最大差值2μm

-

368-002

D2

2.5-3

368-003

E1

3-4

368-004

E2

4-5

368-005

E3

5-6

三爪式

368-161

HT-8R

6-8

952322100mm

368-162

HT-10R

8-10

368-163

HT-12R

10-12

368-164

HT-16R

12-16

0.005mm

952621150mm

368-165

HT-20R

16-20

368-166

HT-25R

20-25

±3μm(最大差值3μm

952622150mm

368-167

HT-30R

25-30

368-168

HT-40R

30-40

368-169

HT-50R

40-50

368-170

HT-63R

50-63

952623150mm

368-171

HT-75R

62-75

368-172

HT-88R

75-88

368-173

HT-100R

87-100

368-174

HT-125R

100-125

±5μm(最大差值5μm

368-175

HT-150R

125-150

368-176

HT-175R

150-175

368-177

HT-200R

175-200

368-178

HT-225R

200-225

368-179

HT-250R

225-250

368-180

HT-275R

250-275

368-181

HT-300R

275-300

*1不包括量化误差;
  精度:整个测量面测量到的值;
  最大差值:精度范围内最大值和最小值之差。
  *环规和接长杆:可选
  *不使用提供标配测头,而去使用其他测头;或者使用其他套装的副测头增加测量范围都是不可取的(不能保证测量精度的准确性)。

产品尺寸图:

日本三丰mitutoyo孔径千分尺368-168尺寸图

型号

测量范围

L2

L1

HT-8R,10R,12R

6-8,8-10,10-12mm

59

102-104

HT-16R20R

12-16,16-20mm

82

126-130

HT-25R30R

20-25,25-30mm

94

137-142

HT-40R50R

30-40,40-50mm

102

145-155

HT-63R,75R,88R100R

50-63,62-75,75-88,87-100mm

105

150-163

HT-125R,150R,175R200R225R,250R,275R,300R

100-125,125-150,150-175,175-200,200-225,225-250,250-275,275-300mm

161

227-252

测量范围不同,外观也不同。

产品案例额图:

案例图1

                                                                          选件接长杆的使用,特殊货号见详情。
