  • 日本三丰Mitutoyo指针式百分表1109S-10
日本三丰Mitutoyo指针式千分表1109S-10

日本三丰Mitutoyo指针式千分表1109S-10,1系列指示表S型便携式小表盘,紧凑型设计的指针式指示表,嵌入夹具内部也不占空间。所有型号都有限值爪和锁紧装置;高强度淬活不锈钢心轴,适于高强度测量,使用硬质合金测针。

全国热线

177-2792-5682

产品特点product feature
日本三丰Mitutoyo指针式千分表1109S-10

日本三丰Mitutoyo指针式千分表

日本三丰Mitutoyo指针式千分表1109S-10,1系列指示表S型便携式小表盘,紧凑型设计的指针式指示表,嵌入夹具内部也不占空间。所有型号都有限值爪和锁紧装置;高强度淬活不锈钢心轴,适于高强度测量,使用硬质合金测针。

产品展示Product show

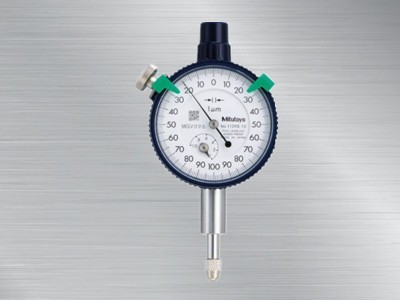

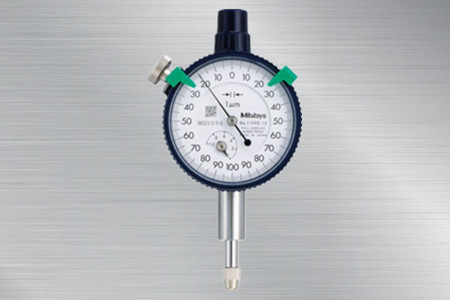

  • 日本三丰Mitutoyo指针式千分表1109S-10日本三丰Mitutoyo指针式千分表1109S-10
  • 日本三丰Mitutoyo指针式千分表1109S-101109S-10指针式千分表
  • 日本三丰Mitutoyo指针式千分表日本三丰Mitutoyo指针式千分表
产品参数Product Parameter

 产品特点:

1.紧凑型设计的指针式指示表,嵌入夹具内部也不占空间;

  2.所有型号都有限值爪和锁紧装置;

  3.表盘和0型圈一起密封,可有效防止水和油从正面入侵;

  4.高强度淬活不锈钢心轴,适于高强度测量;

  5.使用硬质合金测针;

  6.表蒙采用加硬图层具有良好的高度防划和耐化学腐蚀性能。


日本三丰Mitutoyo指针式百分表1044S特点表格


产品参数:

货号

分度值

测量范围(测量范围/每圈行程)

指示误差

重复精度

表盘读数值

测力

带耳后盖

平型后盖

全量程

返回

1/10圈行程

1圈行程

1013S-10

1013SB-10

0.002mm

1mm0.2mm

6μm

2.5μm

2.5μm

5μm

1μm

0-100-0

1.5N以下

1040S

1040SB

0.01mm

3.5mm0.5mm

13μm

4μm

8μm

11μm

3μm

±0-50

1.4N以下

1041S

1041SB

0.01mm

3.5mm0.5mm

13μm

4μm

8μm

11μm

3μm

0-25-0

1.4N以下

1044S

1044SB

0.01mm

5mm1mm

13μm

4μm

8μm

11μm

3μm

±0-100

1.4N以下

1044S-15

1044SB-15

0.01mm

5mm1mm

13μm

4μm

8μm

11μm

3μm

±0-100

0.4N以下

1044S-60

1044SB-60

0.01mm

5mm1mm

13μm

4μm

8μm

11μm

3μm

±0-100

2.0N以下

1045S

1045SB

0.01mm

5mm1mm

13μm

4μm

8μm

11μm

3μm

0-50-0

1.4N以下

1109S-10

1109SB-10

0.001mm

1mm0.2mm

5μm

2μm

2.5μm

4.5μm

1μm

0-100-0

1.5N以下

1124S

1124SB

0.005mm

3.5mm0.5mm

12μm

3.5μm

6μm

10μm

3μm

±0-50

1.4N以下

 *成品检查为纵向位置(测针向下的位置)进行可以保证精度。

产品尺寸图:


日本三丰Mitutoyo指针式百分表1044S尺寸图

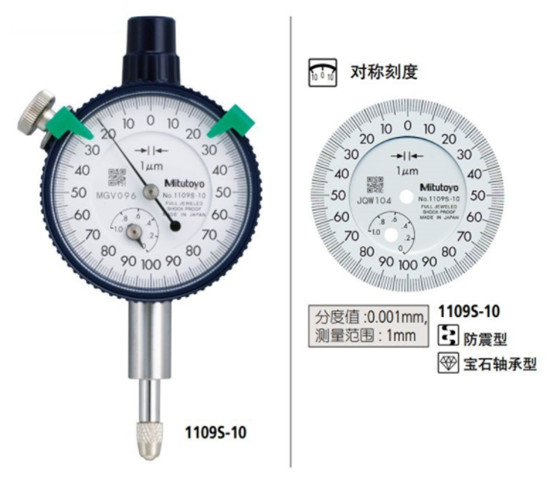

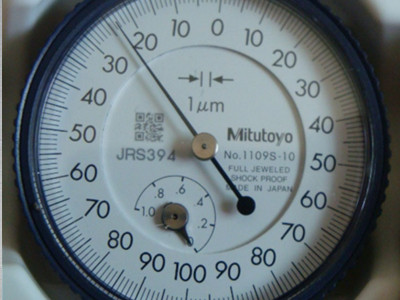

日本三丰Mitutoyo指针式千分表1109S-10表盘图



货号

A

B

C

D

E

F

G

H

I

本金重量(g)

带耳后盖

平型后盖

1040S

32.5

46

40

14.5

20

13.8

12.2

38

6.6

90

70

1041S

32.5

46

40

14.5

20

13.8

12.2

38

6.6

90

70

1044S

32.5

47.5

40

14.5

20

13.8

13.7

38

6.6

90

70

1044S-15

32.5

47.5

40

14.5

20

13.8

13.7

38

6.6

90

70

1045S

32.5

47.5

40

14.5

20

13.8

13.7

38

6.6

90

70

1109S-10

32.5

49

40

14.5

20

13.8

15.2

38

6.6

95

75

1013S-10

32.5

49

40

14.5

20

13.8

15.2

38

6.6

95

75

1124S

32.5

46

40

14.5

20

13.8

12.2

38

6.6

90

70

1044S-60

32.5

57

40

14.5

20

12.2

24.8

38

6.6

90

70
