  • 日本三丰mitutoyo深度指示表7211
日本三丰mitutoyo深度指示表7211

日本三丰mitutoyo深度指示表7211,7系列深度指示表,适合孔、窄沟槽、阶差测量。

全国热线

177-2781-6361

产品特点product feature
日本三丰mitutoyo深度指示表7211

日本三丰mitutoyo深度指示表

日本三丰mitutoyo深度指示表7211,7系列深度指示表,适合孔、窄沟槽、阶差测量。

产品展示Product show

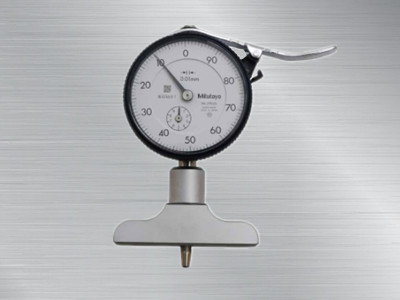

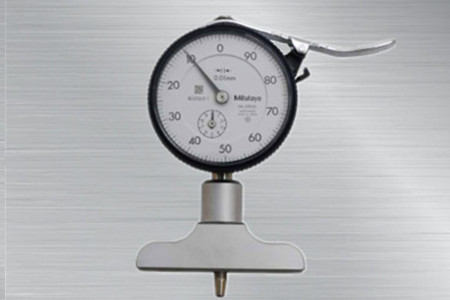

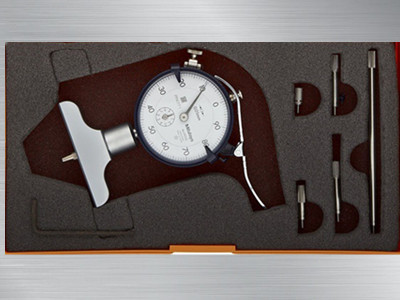

  • 日本三丰mitutoyo深度指示表7211日本三丰mitutoyo深度指示表7211
  • 日本三丰mitutoyo深度指示表72117211深度指示表
  • 日本三丰mitutoyo深度指示表7211日本三丰mitutoyo深度指示表
产品参数Product Parameter

 产品特点:

 7系列深度指示表

注释

  *1

  当更换深度指示表(指针式或数显指示表)请注意。

  ·当安装一个不同尺寸的测头时,测头距离基本测量面的位移会改变,因此,测量范围可能与原来不同。

  ·如果测头直径大于基础孔径时,测头不能安装到深度尺。

  ·当安装平面测头,如平面/针式或者硬质合金尖头测头时,要求对基准面的底面的平行度进行调整。

  *2

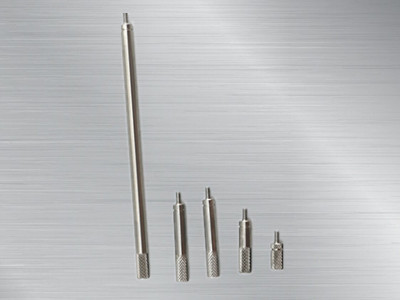

  使用接长杆时,请注意。

  ·当接长杆的总长超过110mm,竖向使用仪器(测头朝下)

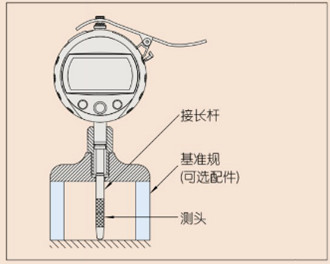

  ·当接长杆安装后,使用基准规(如量块)进行零点设置(基准规为可选配件)


                                                                     深度指示表7211..
  *3

       指示表

  ·用于深度指示表测量的指示表深度,当更换指示表和接长杆时,测头会大幅度倾斜。

  ·用于深度指示表的型号543-400B / 543-402B,测力小于1.5N。


规格:


货号

测量范围

分度值

精度

行程

测力

基座

测头*1

接长杆*2

指示表*3(指针式指示表)

W

T

平面度

指示表连接位置

7210

0 - 10mm

0.01mm

±15μm

10mm

1.4N

40mm

16mm

5μm

1

带有针形测头  (No.137413)

——

2902SB用于深度指示表

7211

0 - 200mm

63.5mm

带硬质合金的球形测头(No.21JAA224)

5个(10, 20, 30, 30, 100mm)

7212

101.6mm

7213

0 - 210mm

±30μm

30mm

2.5N

63.5mm

2

带硬质合金的球形测头(No.21JAA225)

3个(30, 60, 90mm)

2952SB用于深度指示表

7214

101.6mm

3

7220

0 - 200mm

±15μm

10mm

1.4N

100mm

18mm

1

带硬质合金的球形测头(No.21JAA224)

5个(10, 20, 30, 30, 100mm)

2902SB用于深度指示表

7221

150mm

7222

0 - 10mm

ø16mm

带有针形测头(No.137413)

——

7223

ø25mm

带硬质合金的球形测头(No.21JAA224: 17mm) (No.21JAA226: 22mm)

7224

ø40mm

7231

0 - 200mm

5mm

63.5mm

16mm

5个(10, 20, 30, 30, 100mm)

1162T(背置活塞型)用于深度指示表

产品尺寸:

日本三丰mitutoyo深度指示表7211尺寸图

      使用案例:


日本三丰mitutoyo深度指示表7222案例图
