  • 日本三丰mitutoyo数显高度卡尺570-304
日本三丰mitutoyo数显高度卡尺570-304

日本三丰mitutoyo数显高度卡尺570-304,570系列带有ABSOLUTE线性编码器的高度卡尺HDS-H60C,大型锁紧手柄确保实现锁紧动作,主标尺经过设计改良,保证了高耐久性及高精度,符合人体工程学设计,手握舒适。

全国热线

177-2792-5682

产品特点product feature
日本三丰mitutoyo数显高度卡尺570-304

日本三丰mitutoyo数显高度尺

日本三丰mitutoyo数显高度卡尺570-304,570系列带有ABSOLUTE线性编码器的高度卡尺HDS-H60C,大型锁紧手柄确保实现锁紧动作,主标尺经过设计改良,保证了高耐久性及高精度,符合人体工程学设计,手握舒适。

产品展示Product show

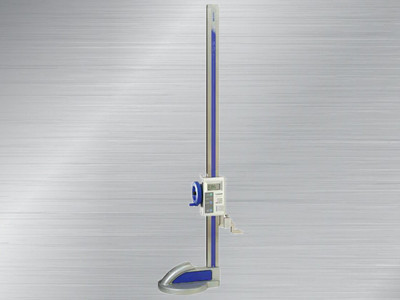

  • mitutoyo数显高度卡尺570-304mitutoyo数显高度卡尺570-304

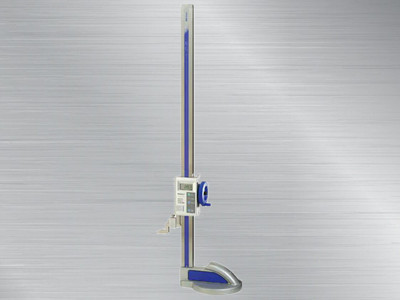

  • mitutoyo数显高度卡尺570-304570-304高度卡尺

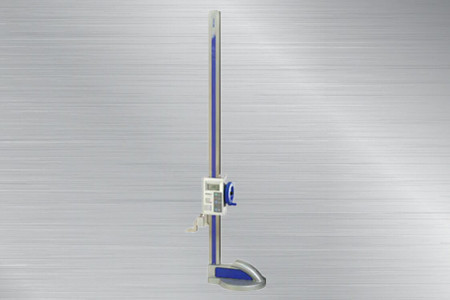

  • 日本三丰数显高度尺日本三丰数显高度卡尺
产品参数Product Parameter

 产品特点:

ABSOLUTE数显高度卡尺

   570系列带有ABSOLUTE线性编码器HDS-HC

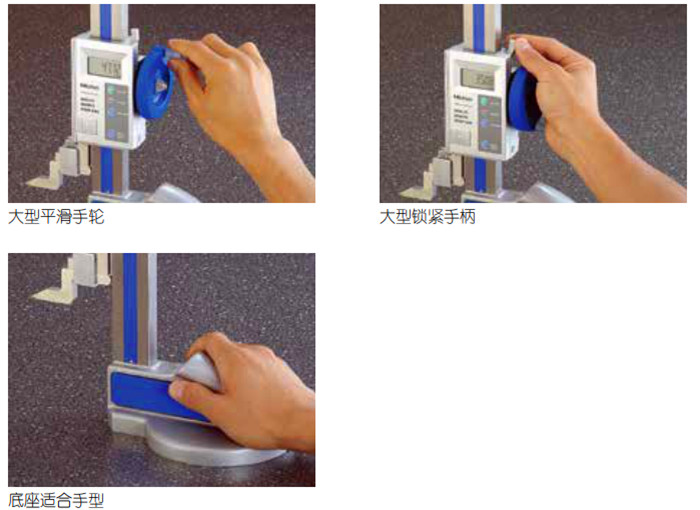

 1.与双立柱结构一样,使用手轮上下平滑移动。

  2.大型锁紧手柄确保实现锁紧动作。

  3.主标尺 (35x15mm) 经过设计改良,保证了高耐久性及高精度。

                                示意图

  4.LCD 液晶数字显示屏的字符高度为 10mm。

  5.符合人体工程学设计,手握舒适。

  6.内置绝对线性编码器,采用线性编码器无须每次开机都设置参考点。由于不会产生超速错误,有效增强了可靠性。


  7.可应用于统计过程控制和测量系统中。

  8.钮扣式电池 (SR44)(1 个),No.938882 用于数显显示 (标配)。

  9.电池寿命正常使用情况下电池寿命达到20,000 小时。

  10.精密黑色花岗岩平台可咨询。

规格:

货号

型号

测量范围

分辨力

精度 *

重复精度

最大响应速度

重量

570-302

HDS-H30C

0 - 300mm

0.01mm

±0.03mm

0.01mm

无限度

4.6Kg

570-304

HDS-H60C

0 - 600mm

±0.05mm

6.4Kg

* 不包括量化误差

产品尺寸:

日本三丰数显高度卡尺570-302尺寸图

产品功能:

  原点设置:在任意参考面,如平面,都可以设置为原点。

  绝对测量:电源打开后,如之前做过原点设置,则无需再进行原点设置,绝对原点可通过原点按钮改变。

  增量测量:可以在任意位置设置零位。此情况下,关闭电源后,零点位置不存储。

  数据保持:显示值可以保持。

  数据输出:可应用于统计过程控制和测量系统中。

  低压警报 : 如电池电压降低,测量不能再进行,显示屏上会出现“B”,警报用户电量低。在此警报前,会出现提醒电池                                更换忠告警报。

  粗/微调切换 高度可以通过旋钮和手轮来实现。尺框手轮可进行高度微调和粗调。

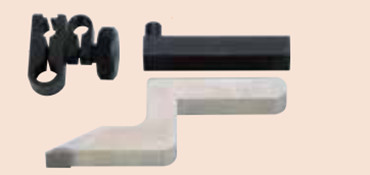

        标准附件

  夹钳 (带燕尾槽)*05GZA033

  杠杆指示表固定杆*(9×9×50)07GZA000


配件图


  *用于杠杆指示表

  划线器

  902053 和 953638 为选件

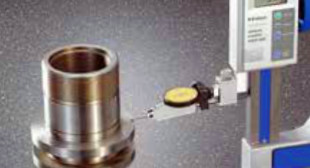

案例图


   示意


操作图

    选件

  用于 IT/DP/MUX 的连接电缆

  05GZA033: 划线器夹钳

  905338: 带有数据开关的 SPC 电缆 (1m)

  905409: 带有数据开关的 SPC 电缆 (2m)

  USB Input Tool Direct

  06AFM380F: SPC 电缆 USB-ITN-F (2m)

  U-WAVE-T 连线

  02AZD790F: 用于 U-WAVE 的 SPC 线 (160mm)

  02AZE140F: 用于脚踏开关的 SPC 线
