  • 日本三丰mitutoyo数显千分表543-491B
日本三丰mitutoyo数显千分表543-491B

日本三丰mitutoyo数显千分表543-491B,543系列高度规ID-C150MXB,分辨力为0.001mm,测量范围为50.8mm,平型后盖,指示表打开后,absolute传感器可恢复最后的原点位置,通过设定上限和下限值,可进行公差判定测量,仅一块电池就能实现连续使用约7000小时的使用寿命。

全国热线

177-2781-6361

产品特点product feature
日本三丰mitutoyo数显千分表543-491B

日本三丰mitutoyo数显千分表

日本三丰mitutoyo数显千分表543-491B,543系列高度规ID-C150MXB,分辨力为0.001mm,测量范围为50.8mm,平型后盖,指示表打开后,absolute传感器可恢复最后的原点位置,通过设定上限和下限值,可进行公差判定测量,仅一块电池就能实现连续使用约7000小时的使用寿命。

产品展示Product show

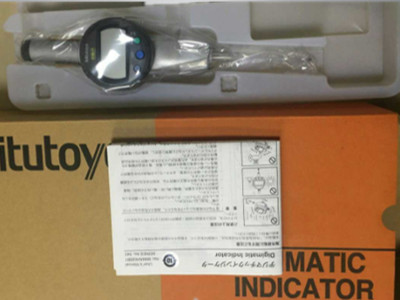

  • 日本三丰mitutoyo数显千分表543-491B日本三丰mitutoyo数显千分表543-491B

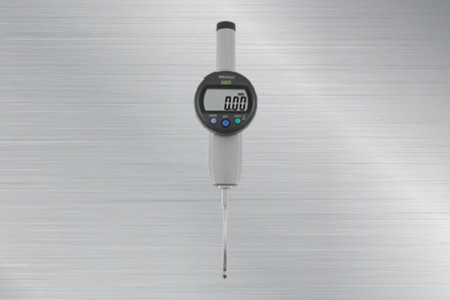

  • 日本三丰mitutoyo数显千分表543-491B543-491B数显千分表

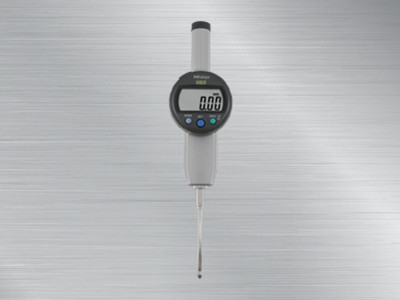

  • 日本三丰mitutoyo数显千分表543-491B日本三丰mitutoyo数显千分表
产品参数Product Parameter

 产品特点:

543系列标准型

  ID-CX ABSOLUTE数显指示表

1.指示表打开后,ABS (absolute) 传感器可恢复最后的原点位置;

  2.ABSOLUTE 线性编码器,因消除了超速误差而使可靠性得以提高;

  3.通过设定上限和下限值,可进行公差判定测量;

  4.仅一块电池就能实现连续使用约7000小时的使用寿命。

  5.配有数据输出端口,使其能连入测量网络系统和统计过程控制系统。


产品特点:

 大型号液晶显示屏


1


  大型号液晶显示屏可显示 11mm 字符,该字符的面积是现有产品 (显示 8.5mm 字符) 字符面积的 1.5 倍,从而测量值极易

读取。

       三大按钮


2
流行的三大按钮设计,用在像 ABS ID-N/ID-B 抗冷冻数显指示表,使按钮和操作变得更容易。

计算 : f (x) = Ax


3

  在测量夹具上放置 ID-CX,设置乘数系数 (任意值),可以不使用换算表直接得到测量结果 (见下图示例),使测量效率得到

提高。

        330°旋转显示

4


显示表盘可以旋转33 0°,可以从所需角度轻松读取测量结果。

函数锁定

5

设置函数锁定可以防止由于疏忽改变预置函数的设置,保证测量结果的可性。


规格:

货号

型号

分辨力

测量范围

全量程精度*

测力

备注

带耳后盖

平型后盖

543-390

543-390B

ID-C112X

ID-C112XB

0.001mm

12.7mm

0.003mm

1.5N 以下

543-394

543-394B

ID-C112CX

ID-C112CXB

0.001mm

12.7mm

0.003mm

0.4N - 0.7N

低测力

543-470B

ID-C125XB

0.001mm

25.4mm

0.003mm

1.8N 以下

543-490B

ID-C150XB

0.001mm

50.8mm

0.005mm

2.3N 以下

543-400

543-400B

ID-C1012X

ID-C1012XB

0.01mm

12.7mm

0.02mm

0.9N 以下

543-404

543-404B

ID-C1012CX

ID-C1012CXB

0.01mm

12.7mm

0.02mm

0.2N - 0.5N

低测力

543-474B

ID-C1025XB

0.01mm

25.4mm

0.02mm

1.8N 以下

543-494B

ID-C1050XB

0.01mm

50.8mm

0.04mm

2.3N 以下


*不包括量化误差

产品尺寸:

日本三丰数显千分表543-490B尺寸图

注 :货号后加“B”的型号为平型后盖,其它为带耳后盖

规格

  精度 : 参见规格 (不包括量化误差)

  分辨力 : 0.01mm 型 0.01mm

  0.001mm 型 0.01mm/0.001mm

  显示 : 6 位 LCD 指示

  长度基准 : ABSOLUTE 静电电容式线性编码器

  最大反应速度 : 无限制 (不支持扫描型测量)

  测力 : 参见规格

  轴套直径 : 8mm (ISO/JIS 型)

  电池 : SR44 (1 个), 938882 用于数显显示

  (标准附件)

  电池寿命 : 正常使用情况下约为 7,000 小时

  尘 / 水防护等级 : 达到 IP42 防护等级

  功能

  原点设置、调零、GO/±NG 判断、计数方向转换、自动

  电源开 / 关、内置计算、函数锁定、数据保持、数据输

  出

  警告 : 低电压、计算误差、溢出错误、

  公差极限设置错误

  选件

  21EZA198: 测杆提升杆 (12.7mm ISO/JIS 型)

  21EZA105: 测杆提升旋钮 (12.7mm ISO/JIS 型)*

  21EZA197: 测杆提升旋钮 (25.4mm 型)

  21EZA200: 测杆提升旋钮 (50.8mm 型)

  540774: 测杆提升线缆 12.7mm 和 25.4mm

  02ACA571: 附加测杆弹簧 (25.4mm 型)**

  02ACA773: 附加测杆弹簧 (50.8mm 型)**

  101040: 带中心耳后盖 (25.4mm 和50.8mm, ISO/JIS 型)

  137693: 测杆提升杆(测量范围 : 25.4 和 50.8mm)

  (25.4mm 和 50.8mm 型号作为标准配置)

  * 不适于低测力型

  ** 指示表反向定位时使用

  U-WAVE-T 连接电缆 (160mm): 02AZD790F

  脚踏开关 : 02AZE140F

  SPC电缆 :

  1m (905338)

  2m (905409)

  USB-ITN-F (2m) : 06AFM380F

  三丰 Digimatic 微型处理器

  DP-1VA LOGGER: 264-505DC

  三丰指针式指示表测针

  2系列可更换后盖

  测量台架

         规格

  回程误差 : 分辨力为 0.01mm :0.02mm 以下

  分辨力为 0.001mm :0.002mm 以下

  重复精度 : 分辨力为 0.01mm :0.01mm 以下

  分辨力为 0.001mm :0.002mm 以下

  低测力型测力的设置

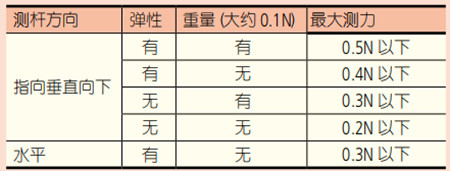

543-404/404B

       数据1
  注释)上表显示以外的其它组合不能保证。

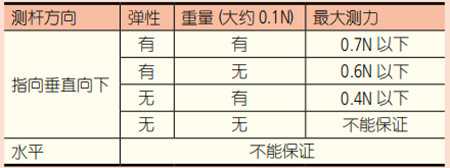

 543-394/394B
       数据2
  注释)上表显示以外的其它组合不能保证。
