  • 日本三丰mitutoyo游标卡尺530-118
日本三丰mitutoyo游标卡尺530-118

日本三丰mitutoyo游标卡尺518-118,M型标准卡尺,测量范围为0-200mm,分度值为0.02mm,阶梯式刻度面板能防止灰尘侵入主标尺和游标尺之间,可测量外径、内径、深度和阶差,带有硬质合金量爪的卡尺是测量粗加工产品,铸造件及研磨石等的好选择。

全国热线

177-2781-6361

产品特点product feature
日本三丰mitutoyo游标卡尺530-118

日本三丰Mitutoyo游标卡尺

日本三丰mitutoyo游标卡尺530-118,M型标准卡尺,测量范围为0-200mm,分度值为0.02mm,阶梯式刻度面板能防止灰尘侵入主标尺和游标尺之间,可测量外径、内径、深度和阶差,带有硬质合金量爪的卡尺是测量粗加工产品,铸造件及研磨石等的好选择。

产品展示Product show

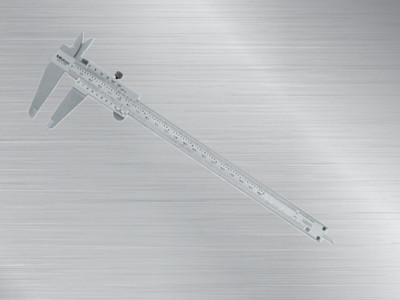

  • 日本三丰mitutoyo游标卡尺530-118日本三丰mitutoyo游标卡尺530-118

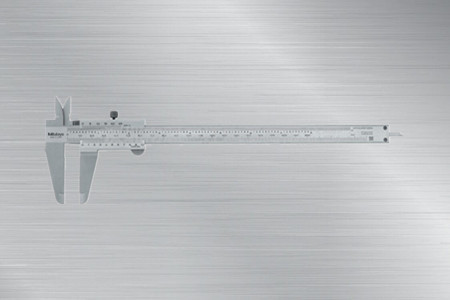

  • 日本三丰mitutoyo游标卡尺530-118530-118游标卡尺

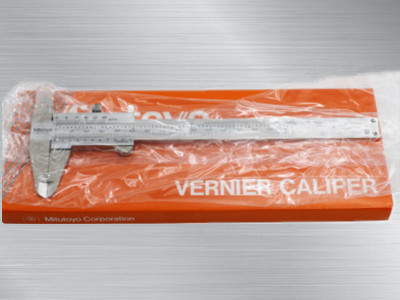

  • 日本三丰mitutoyo游标卡尺日本三丰游标卡尺
产品参数Product Parameter

 产品特点:

 530系列-M/N型标准卡尺

  1.简洁、基本的设计;

  2.阶梯式刻度面板能防止灰尘侵入主标尺和游标尺之间;

  3.较小的游标面角度(14°)、便于读数;

  4.可测量外径,内径、深度和阶差;

  5.带有硬质合金量爪的卡尺是测量粗加工产品,铸造件及研磨石等的选择。

产品参数:

货号

型号

测量范围

分度值

精度

深度测量杆

备注

530-100

N10R

0-100mm

0.05mm

±0.05mm

Φ1.9mm

-

530-102

N15R

0-150mm

-

530-101

N15

薄片

-

530-320

N15W

用于外径测量的硬质合金头量爪

530-335

N15WW

用于外径和内径测量的硬质合金头量爪

530-122*

N15P

高精度型:±0.03mm

530-108

N20

0-200mm

-

530-321

N20W

用于外径测量的硬质合金头量爪

530-123*

N20P

高精度型:±0.03mm

530-109

N30

0-300mm

±0.08mm

-

530-322

N30W

用于外径测量的硬质合金头量爪

530-124*

N30P

高精度型:±0.04mm

530-501

N60

0-600mm

±0.10mm

-

-

530-502

N100

0-1000mm

±0.15mm

  * 分度值 : 0.02mm

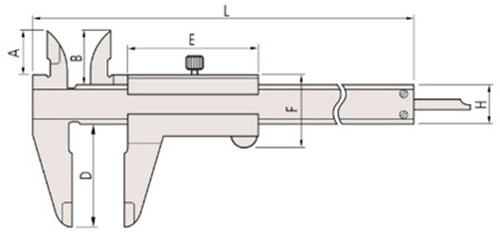

     产品尺寸图:

日本三丰游标卡尺530-100



型号

测量范围

外径量爪厚度

N10R

0-100mm

3

N15/20

0-150mm    0-200mm

N30

0-300mm

3.8

N60

0-600mm

6

N100

0-1000mm

8

测量范围:

型号

测量范围

A

B

D

E

F

H

L

N10R

0-100mm

17

21.5

40

53.5

30

16

182

N15/N15R

0-150mm

17

21.5

40

53.5

30

16

229

N20

0-200mm

20.5

25

50

53.5

30

16

288

N30

0-300mm

22

27.5

64

66.5

36

20

404

N60

0-600mm

38

47

90

89

50

25

780

N100

0-1000mm

50

60

130

111

61

32

1240

*货号530-100(N10R)和530-102(N15R)都带有圆形深度测量杆(Φ1.9mm),上图中显示的深度杆与此处的深度杆是不同的类型。

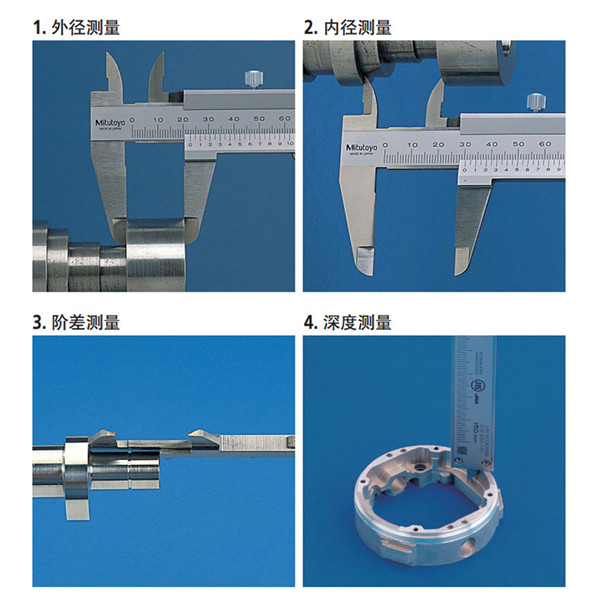

  测量应用实例

日本三丰游标卡尺530-100案例图
