  • 日本三丰mitutoyo薄片千分尺122-141
日本三丰mitutoyo薄片千分尺122-141

日本三丰mitutoyo薄片千分尺122-141,122系列BLM-25W/.4T带硬质合金头千分尺,测量范围为:0~25mm,分度值为0.01mm,测砧和测微螺杆的端面为薄片型,可用于测量花键轴、键槽等不易测量位置的凹槽尺寸,带有恒定测力的装置。

全国热线

177-2781-6361

产品特点product feature
日本三丰mitutoyo薄片千分尺

日本三丰mitutoyo薄片型千分尺

日本三丰mitutoyo薄片千分尺122-141,122系列BLM-25W/.4T带硬质合金头千分尺,测量范围为:0~25mm,分度值为0.01mm,测砧和测微螺杆的端面为薄片型,可用于测量花键轴、键槽等不易测量位置的凹槽尺寸,带有恒定测力的装置。

产品展示Product show

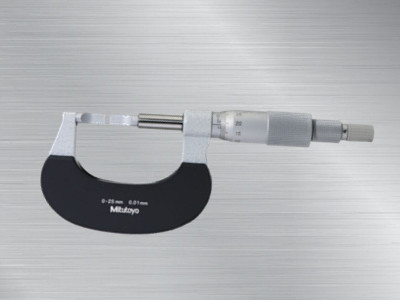

  • 日本三丰mitutoyo薄片千分尺122-141日本三丰mitutoyo薄片千分尺122-141

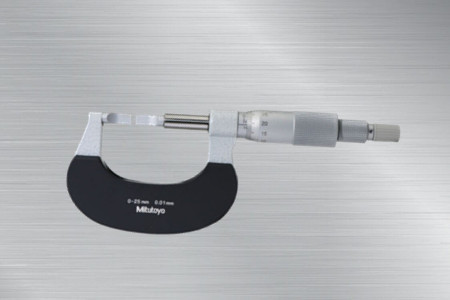

  • 日本三丰mitutoyo薄片千分尺122-141122-141薄片型千分尺

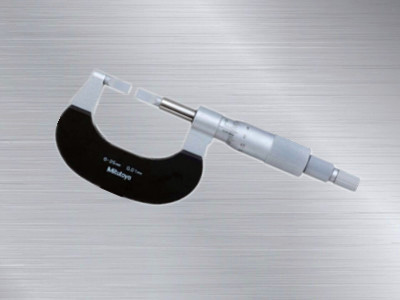

  • 日本三丰薄片千分尺122-111 日本三丰薄片型千分尺
产品参数Product Parameter

 产品特点:

1.测砧和测螺杆的端面为端面为薄片型,可用于测量花键轴、键槽等不易测量位置的凹槽尺寸;

  2.可用硬质合金测量面;

  3.直径式测螺杆型;

  4.带有恒定测力的装置。

产品参数:

普通型货号

型号

测量范围

分辨力

备注

122-101

BLM-25

0-25mm

0.01mm

A

122-102

BLM-50

25-50mm

122-103

BLM-75

50-75mm

122-104

BLM-100

75-100mm

122-105

BLM-125

100-125mm

122-106

BLM-150

125-150mm

122-107

BLM-175

150-175mm

122-108

BLM-200

175-200mm

122-109

BLM-225

200-225mm

122-110

BLM-250

225-250mm

122-115

BLM-275

250-275mm

122-116

BLM-300

275-300mm

122-111

BLM-25/.4T

0-25mm

B

122-112

BLM-50/.4T

25-50mm

普通测微螺杆(带硬质合金头)

122-161

BLM-25W

0-25mm

0.01mm

c

122-162

BLM-50W

25-50mm

122-141

BLM-25W/.4T

0-25mm

D

122-142

BLM-50W/.4T

25-50mm

数显型Quickmike型(LCD)(带硬质合金头)

422-270-30

BLM-25MXW

0-25mm

0.001mm

c

422-271-30

BLM-25MXW/.4T

D

注:1)数显型和422-230-30型提供一个隔热罩作为标准配件。
  本类型不属于防水规格。

     产品尺寸图:

日本三丰薄片型千分尺122-101尺寸图


型号

测量范围

L

a

b

c

BLM-25MX

0-25mm

0

11

31

12.5

BLM-50MX

25-50mm

25

12.2

50

12.6

BLM-75MX

50-75mm

50

14.6

57

13

BLM-100MX

75-100mm

75

16.7

76

16

BLM-25MX/.4T

0-25mm

0

11

31

12.5

BLM-50MX/.4T

25-50mm

25

.12.2

50

12.6

BLM-25MXW

0-25mm

0

11

31

12.5

BLM-25MXW/.4T

0-25mm

0

11

31

12.5

BLM-25

0-25mm

0

7.8

32

15

BLM-50

25-50mm

25

12.2

49

14.5

BLM-75

50-75mm

50

14.6

60

14.5

BLM-100

75-100mm

75

16.7

79

17.5

BLM-125

100-125mm

100

18.8

94

17.9

BLM-150

125-150mm

125

19.1

106

18.3

BLM-175

150-175mm

150

18.2

118

18.5

BLM-200

175-200mm

175

16.8

130

18.9

BLM-225

200-225mm

200

18

143

17.7

BLM-250

225-250mm

225

156

18.7

BLM-275

250-275mm

250

169

BLM-300

275-300mm

275

181

BLM-30QM

0-30mm

0

8.5

36

BLM-55QM

25-55mm

25

10.3

47

13.5


产品规格:

精度:

±(2+ 最大测量长度 )μm (小数圆整)

  平行度 : 测量范围小于 75mm 型为 3μm

  测量范围大于 100mm 型为

  100 (3+ 最大测量长度 )μm (小数圆整)

  * 422 系列不包含量化误差

  类型与尺寸


                                                                    1

 选件:

  连接电缆

  1m: 05CZA662

  2m: 05CZA663

  USB Input Tool

  USB-ITN-E (2m): 06AFM380E

  U-WAVE-T 连接电缆

  02AZD790E(160mm)

  02AZE140E:脚踏开关用

  Quickmike

  Quickmike的快速进给速度可达10mm/rev

  可快速测量不同形状的工件。

  垂直方向上的测砧和测微螺杆之间的偏差。
