  • 日本三丰mitutoyo内径表511-804
日本三丰mitutoyo内径表511-804

日本三丰mitutoyo内径表511-804,511系列带测微头内径表CGM-160X,带测微头可进行更为精准的尺寸设置,柱塞行程不会影响准确性,使用一个带有海绵结构的大握柄来辅助高精度测量,有效降低50%的操作者手热传递;使用副测头可进行大范围测量。

全国热线

177-2781-6361

产品特点product feature

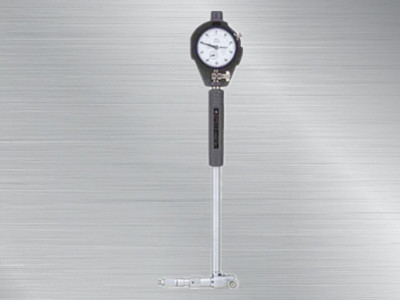

日本三丰mitutoyo内径表511-804

日本三丰mitutoyo内径表

日本三丰mitutoyo内径表511-804,511系列带测微头内径表CGM-160X,带测微头可进行更为精准的尺寸设置,柱塞行程不会影响准确性,使用一个带有海绵结构的大握柄来辅助高精度测量,有效降低50%的操作者手热传递;使用副测头可进行大范围测量。

产品展示Product show

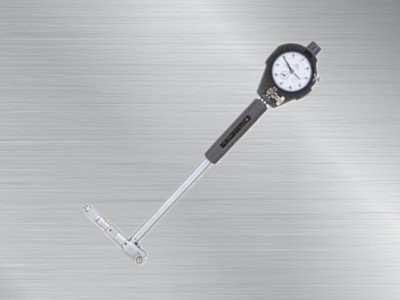

  • 日本三丰mitutoyo内径表511-804日本三丰mitutoyo内径表511-804

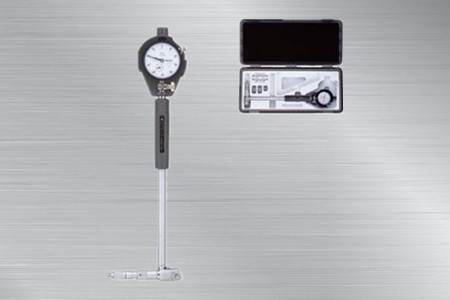

  • 日本三丰mitutoyo内径表511-804511-804内径表

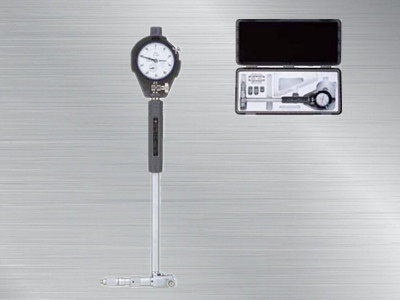

  • 日本三丰mitutoyo内径表511-804日本三丰mitutoyo内径表
产品参数Product Parameter

 产品特点:

内径表

  511系列带测微头CGM-X

1.带测微头可进行更为精准的尺寸设置;

  2.柱塞行程不会影响准确性;

  3.接触点使用碳化合金,确保高耐用性和耐磨性

  4.使用一个带有海绵结构的大握柄来辅助高精度测量,有效降低50%的操作者手热传递;

  5.使用副测头可进行大范围测量;

  6.选用接长杆选件,可进行深孔测量;

  7.指针式指示表和防护罩都是选件,有一些指示表不能和内径表或者保护罩不一起使用;

  8.有内径表检测器和一系列的环规可选。用于测量前,帮助内径表精确设置。

规格

货号

型号

测量范围

活动测头行程

测力

导轨测力

套装内容

测量深度

内径表

指针式指示表

指示表保护罩

测微头

副测头

扳手

511-803

CGM-100X

60-100mm

1.6mm

5N或更少

10N或更少

511-803

不提供

不提供

1个

2个

3个

150mm

511-804

CGM-160X

100-160mm

511-804

3个

2个

511-805

CGM-250X

150-250mm

6N或更少

15N或更少

511-805

4个

250mm

511-806

CGM-400X

250-400mm

511-806

3个

511-807

CGM-600X

400-600mm

20N或更少

511-807

2个

511-808

CGM-800X

600-800mm

511-808

2个

511-823

-

60-100mm

1.6mm

5N或更少

10N或更少

511-803

2109SB-10(分度值:0.001mm)

21DZA000

1个

2个

3个

150mm

511-824

-

100-160mm

511-804

3个

2个

511-825

-

150-250mm

6N或更少

15N或更少

511-805

4个

250mm

511-826

-

250-400mm

511-806

3个

511-827

-

400-600mm

20N或更少

511-807

2个

511-828

-

600-800mm

511-808

2个

511-813

-

60-100mm

1.6mm

5N或更少

10N或更少

511-803

2046SB-10(分度值:0.01mm)

21DZA000

1个

2个

3个

150mm

511-814

-

100-160mm

511-804

3个

2个

511-815

-

150-250mm

6N或更少

15N或更少

511-805

4个

250mm

511-816

-

250-400mm

511-806

3个

511-817

-

400-600mm

20N或更少

511-807

2个

511-818

-

600-800mm

511-808

2个


注:1)511-807/808型为木制存放盒,其它型为塑料存放盒。
  2)不使用提供的标配测头,而去使用其它测头或者使用其它多个副测头增加测量范围都是不可取的。(不能保证测量精度的准确性)。

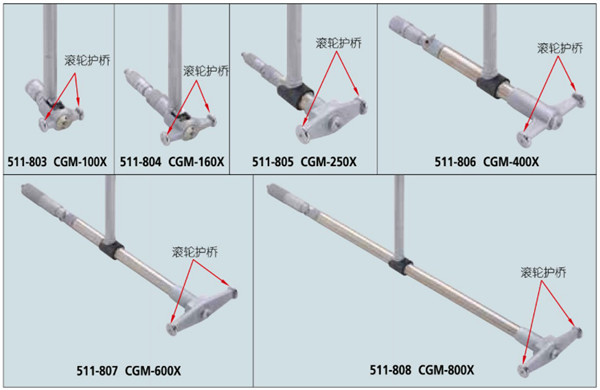

活动测头

活动测头

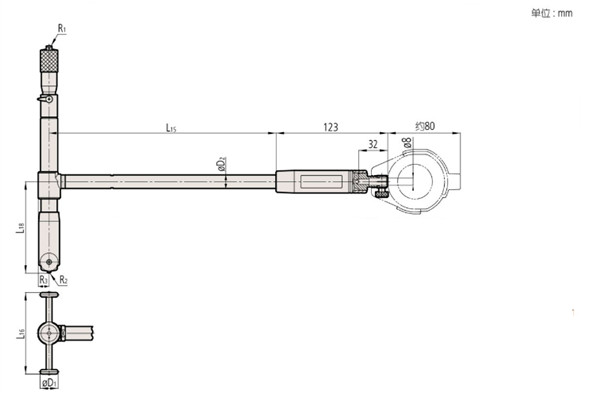

产品尺寸图:

日本三丰511-803内径表尺寸图

型号

测量范围

L15

R1

L18

R2

R3

L16

ΦD1

ΦD2

CGM-100X

60-100mm

150

SR8

28.9

SR1.0

9

38

Φ12.8

Φ12

CGM-160X

100-160mm

SR10

50

CGM-250X

150-250mm

250

70.3

SR1.5

12

78

Φ19.8

Φ15

CGM-400X

250-400mm

100.9

90

CGM-600X

400-600mm

200.9

16

120

CGM-800X

600-800mm

300.9

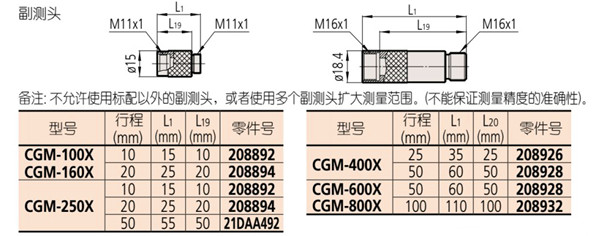

副测头

副测头

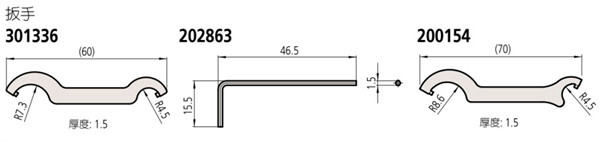

      扳手

扳手

型号

零件号

CGM-100X

301336(2个) 202863(1个)

CGM-160X

301336(2个)

CGM-250X

301336(2个)

CGM-400X

200154(2个)

CGM-600X

200154(2个)

CGM-800X

200154(2个)

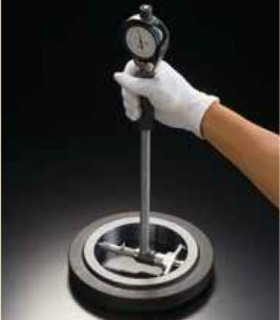

实物案例图:

案例图

 规格:

  精度:2μm精度:2μm

  重复精度:0.5μm

  相邻误差:1μm

     选件:

  -:指针式指示表

  21DZA000:指示表保护罩

       推荐指针式指示表:

  公制型:

  ·2046SB  (0.01mm)

  ·2972TB (0.01mm-单转型)

  ·2109SB-10 (0.001mm)

  ·2900SB-10(0.001mm-单转型)

  推荐数显指示表

  公制型:543-310B(ID-C112GXB:0.001mm)

  *装有橡胶波纹管的防水型指示表不能使用。
